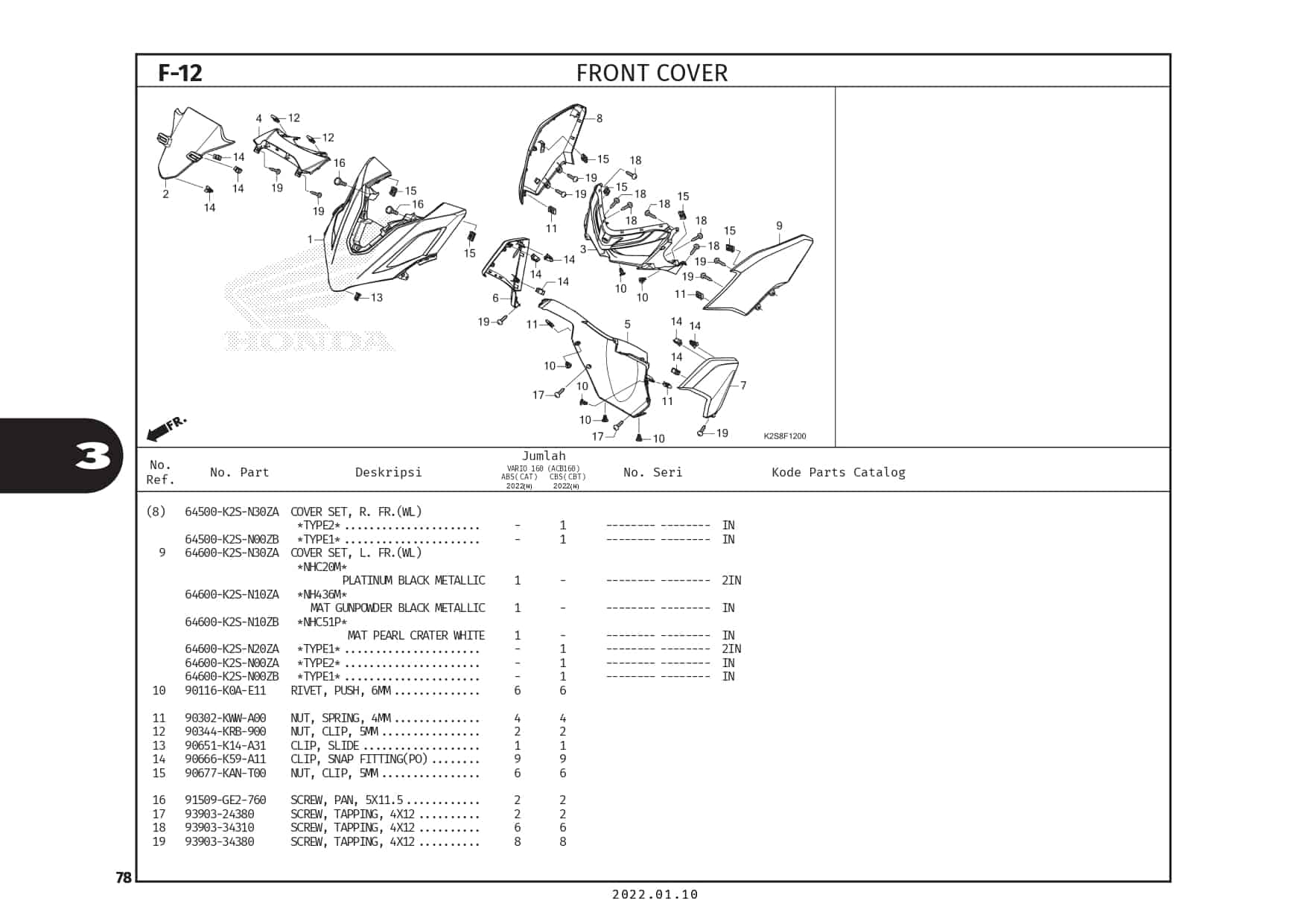

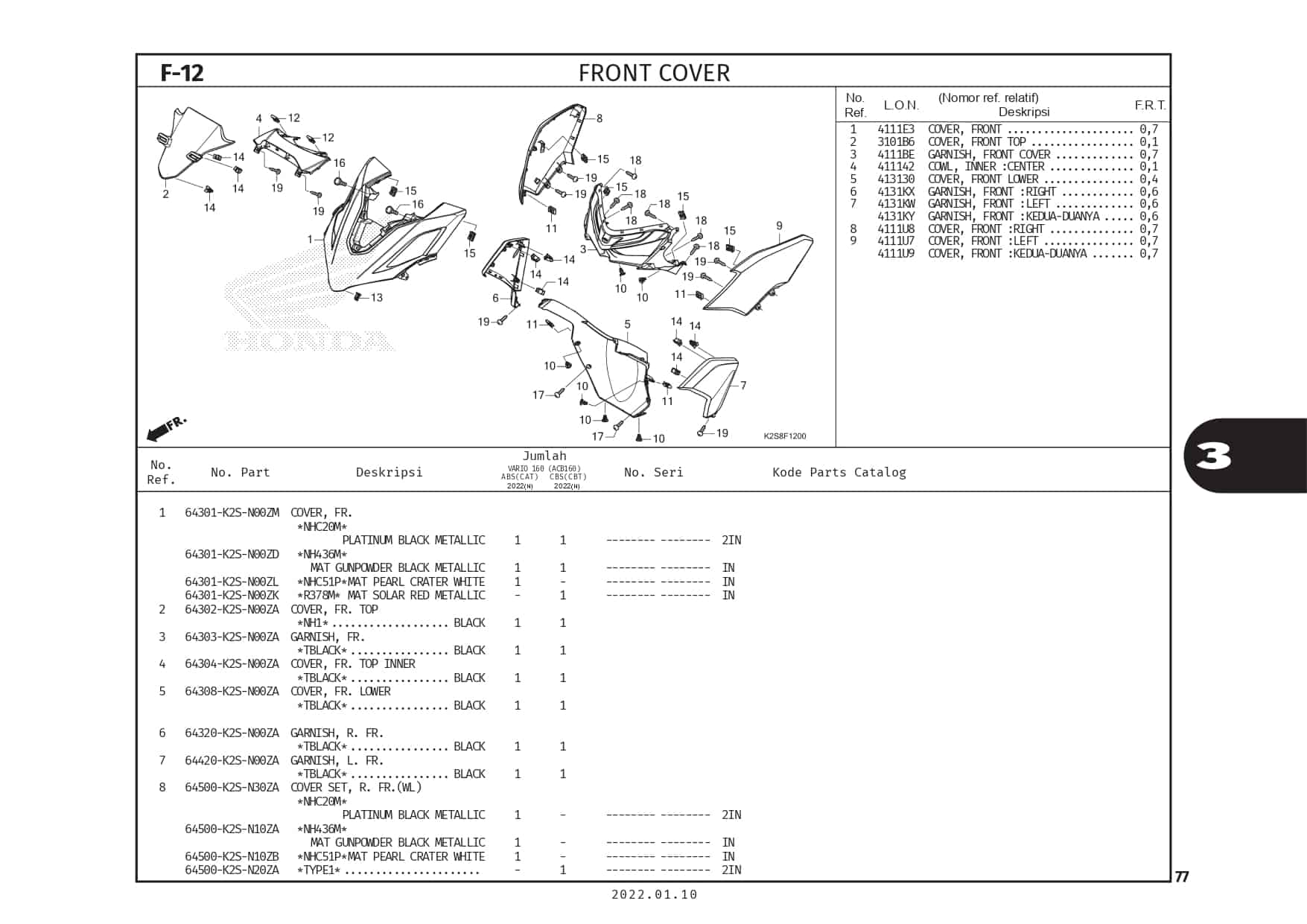

F12 – Front Cover – Katalog Honda Vario 160
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Cover Front (MA BL MT)
Part Number : 64301K2SN00ZN
Cover Front (MA BL MT)
1
COVER,FRONT (PL BL ME)
Part Number : 64301K2SN00ZM
COVER,FRONT (PL BL ME)
1
COVER,FRONT (MT GN BL)
Part Number : 64301K2SN00ZD
COVER,FRONT (MT GN BL)
1
COVER,FRONT (MA PR CR)
Part Number : 64301K2SN00ZL
COVER,FRONT (MA PR CR)
1
COVER,FRONT (MT SO RED)
Part Number : 64301K2SN00ZK
COVER,FRONT (MT SO RED)
2
COVER,FRONT TOP (BLK)
Part Number : 64302K2SN00ZA
COVER,FRONT TOP (BLK)
3
GARNISH,FR (BLK)
Part Number : 64303K2SN00ZA
GARNISH,FR (BLK)
4
INNER, FRONT TOP (BLK)
Part Number : 64304K2SN00ZA
INNER, FRONT TOP (BLK)
5
COVER,FR LOWER (BLK)
Part Number : 64308K2SN00ZA
COVER,FR LOWER (BLK)
6
GARNISH,R FR (BLK)
Part Number : 64320K2SN00ZA
GARNISH,R FR (BLK)
7
GARNISH,L FR (BLK)
Part Number : 64420K2SN00ZA
GARNISH,L FR (BLK)
8
Cover R Front (MA BL MT)
Part Number : 64501K2SN00ZN
Cover R Front (MA BL MT)
8
Set Illust R FR Cover Type 1
Part Number : 64500K2SH10ZC
Set Illust R FR Cover Type 1
8
Set Illust R FR Cover Type 2
Part Number : 64500K2SH10ZB
Set Illust R FR Cover Type 2
8
Set Illust R FR Cover Type 3
Part Number : 64500K2SH10ZA
Set Illust R FR Cover Type 3
8
Set Illust R FR Cover Type 2
Part Number : 64500K2SH00ZC
Set Illust R FR Cover Type 2
8
Set Illust R FR Cover Type 1
Part Number : 64500K2SH00ZB
Set Illust R FR Cover Type 1
9
Cover L Front (MA BL MT)
Part Number : 64601K2SN00ZN
Cover L Front (MA BL MT)
9
Set Illust L FR Cover Type 3
Part Number : 64600K2SH00ZA
Set Illust L FR Cover Type 3
9
Set Illust L Front Cover Type 1
Part Number : 64600K2SH00ZB
Set Illust L Front Cover Type 1
9
Set Illust L FR Cover Type 1
Part Number : 64600K2SH10ZC
Set Illust L FR Cover Type 1
9
Set Illust L FR Cover Type 2
Part Number : 64600K2SH10ZB
Set Illust L FR Cover Type 2
9
Set Illust L FR Cover Type 3
Part Number : 64600K2SH10ZA
Set Illust L FR Cover Type 3
10
RIVET PUSH 6MM
Part Number : 90116K0AE11
RIVET PUSH 6MM
11
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
12
NUT,CLIP 5MM
Part Number : 90344KRB900
NUT,CLIP 5MM
13
SLIDE CLIP
Part Number : 90651K14A31
SLIDE CLIP
14
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
15
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
16
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
17
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
18
SCREW TAPPING 4X12
Part Number : 9390334310
SCREW TAPPING 4X12
19
SCREW TAPPING 4X12
Part Number : 9390334380
SCREW TAPPING 4X12
