F-14-1 Floor Step – Katalog Suku Cadang Honda Vario 125 K2V

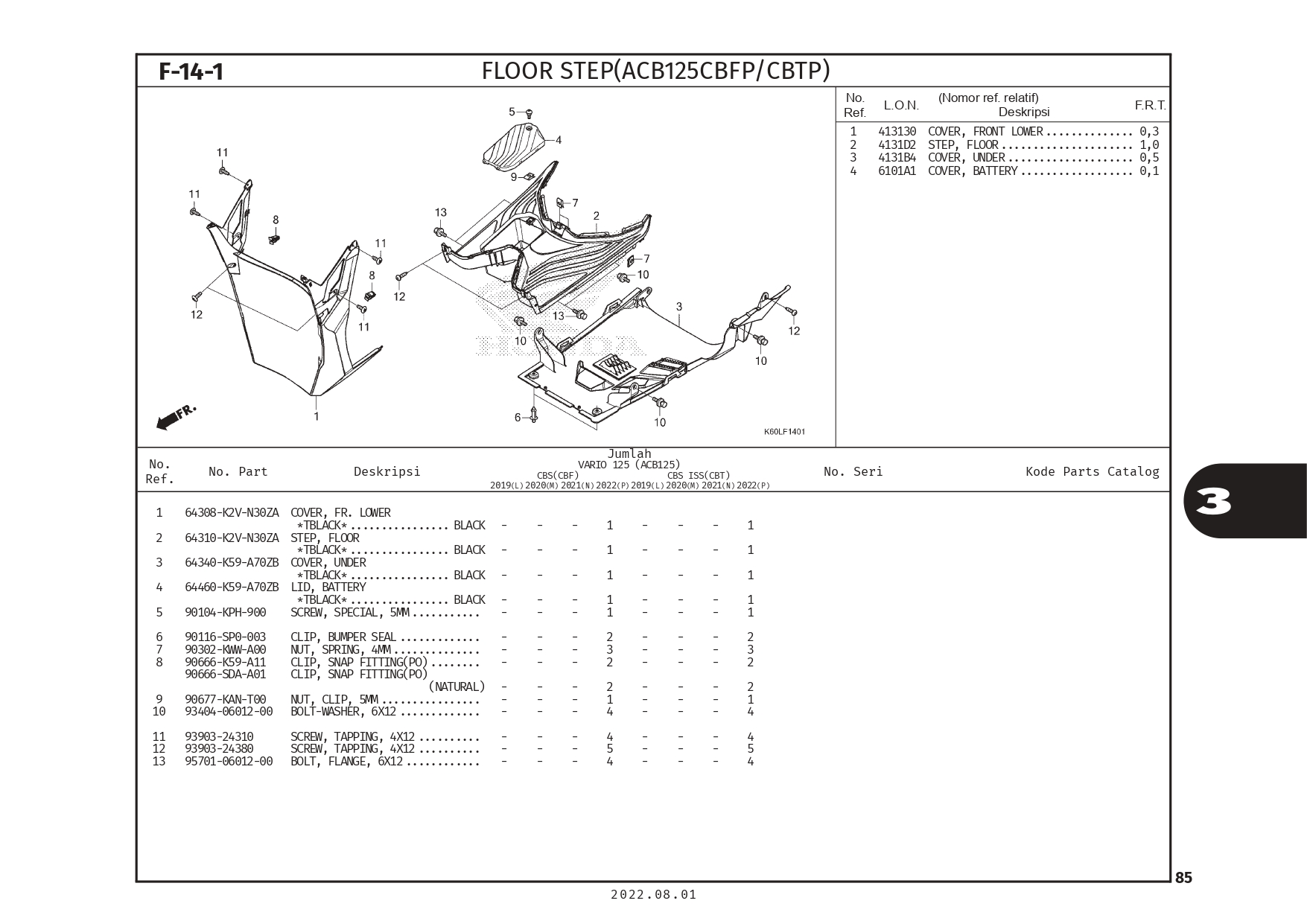

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COVER,FR LOWER (BLACK)
Part Number : 64308K2VN30ZA
COVER,FR LOWER (BLACK)
2
STEP,FLOOR (BLACK)
Part Number : 64310K2VN30ZA
STEP,FLOOR (BLACK)
3
COVER,UNDER
Part Number : 64340K59A70ZB
COVER,UNDER
4
LID,BATTERY
Part Number : 64460K59A70ZB
LID,BATTERY
5
SCREW, SPECIAL, 5MM
Part Number : 90104KPH900
SCREW, SPECIAL, 5MM
6
Clip Bumper Seal
Part Number : 90116SP0003
Clip Bumper Seal
6
Clip Bumper Seal
Part Number : 90116K2PV61
Clip Bumper Seal
7
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
8
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
8
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
9
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
10
BOLT WASHER 6X12
Part Number : 934040601200
BOLT WASHER 6X12
11
SCREW TAPPING 4X12
Part Number : 9390324310
SCREW TAPPING 4X12
12
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
13
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
