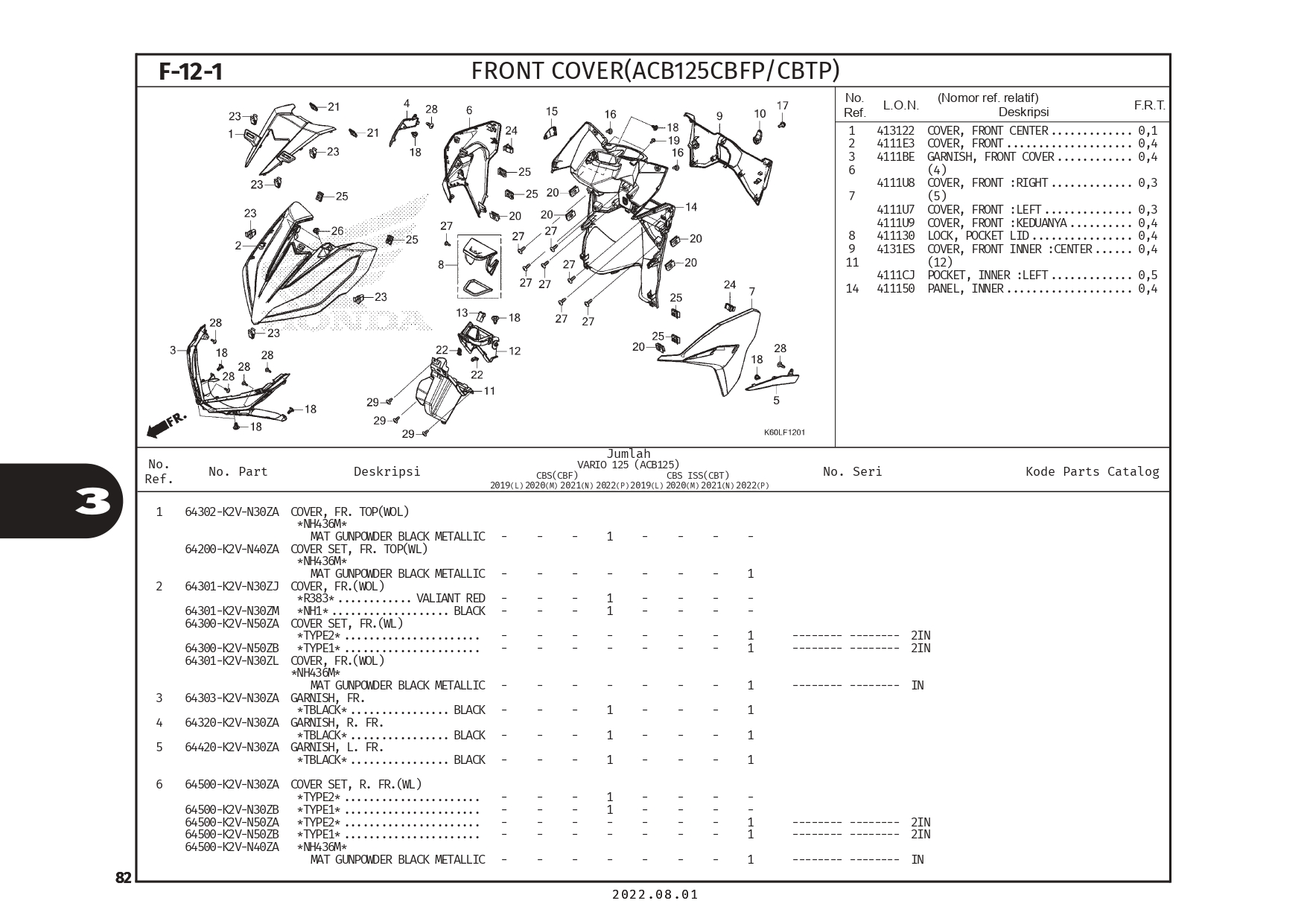

F-12-1 Front Cover – Katalog Suku Cadang Honda Vario 125 K2V
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COVER,FRONT TOP (MT GN BL)
Part Number : 64302K2VN30ZA
COVER,FRONT TOP (MT GN BL)
1
COVER,FRONT TOP TYPE 2
Part Number : 64200K2VV10ZB
COVER,FRONT TOP TYPE 2
2
COVER, FRONT (VA RD)
Part Number : 64301K2VN30ZJ
COVER, FRONT (VA RD)
2
COVER, FRONT (MA PR CR)
Part Number : 64301K2VN30ZN
COVER, FRONT (MA PR CR)
2
COVER, FRONT (MA BL MT)
Part Number : 64301K2VN30ZK
COVER, FRONT (MA BL MT)
2
COVER, FRONT (BLK)
Part Number : 64301K2VN30ZM
COVER, FRONT (BLK)
2
COVER, FRONT (MT GN BL)
Part Number : 64301K2VN30ZL
COVER, FRONT (MT GN BL)
3
GARNISH,FR (BLACK)
Part Number : 64303K2VN30ZA
GARNISH,FR (BLACK)
4
GARNISH,R FR (BLACK)
Part Number : 64320K2VN30ZA
GARNISH,R FR (BLACK)
5
GARNISH,L FR (BLACK)
Part Number : 64420K2VN30ZA
GARNISH,L FR (BLACK)
6
Cover Kanan Front (MT SO RED)
Part Number : 64501K2VN30MSR
Cover Kanan Front (MT SO RED)
6
COVER,R FR (VA RD)
Part Number : 64501K2VN30VRD
COVER,R FR (VA RD)
6
COVER,R FR (MA PR CR)
Part Number : 64501K2VN30MPC
COVER,R FR (MA PR CR)
6
COVER,R FR (MA BL MT)
Part Number : 64501K2VN30MIB
COVER,R FR (MA BL MT)
6
COVER,R FR (MT GN BL)
Part Number : 64501K2VN30MGB
COVER,R FR (MT GN BL)
6
COVER,R FR (BLK)
Part Number : 64501K2VN30FMB
COVER,R FR (BLK)
7
Cover L FR (MT SO RED)
Part Number : 64601K2VN30MSR
Cover L FR (MT SO RED)
7
COVER,L FR (VA RD)
Part Number : 64601K2VN30VRD
COVER,L FR (VA RD)
7
COVER,L FR (MA PR CR)
Part Number : 64601K2VN30MPC
COVER,L FR (MA PR CR)
7
COVER,L FR (MA BL MT)
Part Number : 64601K2VN30MIB
COVER,L FR (MA BL MT)
7
COVER,L FR (MT GN BL)
Part Number : 64601K2VN30MGB
COVER,L FR (MT GN BL)
7
COVER,L FR (BLK)
Part Number : 64601K2VN30FMB
COVER,L FR (BLK)
8
LID ASSY,INNER POCKET (BLACK)
Part Number : 81130K2VN30ZA
LID ASSY,INNER POCKET (BLACK)
9
COVER, RACK (VA RD)
Part Number : 81131K2VN30ZJ
COVER, RACK (VA RD)
9
COVER, RACK (BLK)
Part Number : 81131K2VN30ZM
COVER, RACK (BLK)
9
COVER, RACK (MA BL MT)
Part Number : 81131K2VN30ZK
COVER, RACK (MA BL MT)
9
COVER, RACK (MA PR CR)
Part Number : 81131K2VN30ZN
COVER, RACK (MA PR CR)
9
COVER, RACK (MT GN BL)
Part Number : 81131K2VN30ZL
COVER, RACK (MT GN BL)
10
HOOK LUGGAGE
Part Number : 81132GAH000YV
HOOK LUGGAGE
11
POCKET,L INNER
Part Number : 81132K2VN30
POCKET,L INNER
12
BOX INNER,UPPER
Part Number : 81136K2VN30
BOX INNER,UPPER
13
LATCH
Part Number : 81137K2CV01
LATCH
14
COVER,INNER (BLACK)
Part Number : 81141K2VN30ZA
COVER,INNER (BLACK)
14
COVER,INNER (BLACK)
Part Number : 81141K2VN40ZB
COVER,INNER (BLACK)
15
LID, SMART EMERGENCY
Part Number : 81145K59A70ZB
LID, SMART EMERGENCY
16
SCREW,PAN 5X13.5
Part Number : 90101K2FN00
SCREW,PAN 5X13.5
17
BOLT SPECIAL 6MM
Part Number : 90107KVB900
BOLT SPECIAL 6MM
18
RIVET PUSH 6MM
Part Number : 90116K0AE11
RIVET PUSH 6MM
19
SCREW TAPPING (PO) 5X16 (TORX)
Part Number : 90133K59A70
SCREW TAPPING (PO) 5X16 (TORX)
20
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
21
NUT,CLIP 5MM
Part Number : 90344KRB900
NUT,CLIP 5MM
22
SLIDE CLIP
Part Number : 90651K14A31
SLIDE CLIP
23
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
23
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
24
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
25
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
26
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
27
Screw Tapping 4x12
Part Number : 9390324380
Screw Tapping 4x12
28
SCREW TAPPING 4X12
Part Number : 9390334310
SCREW TAPPING 4X12
29
SCREW TAPPING 5X12
Part Number : 9390335210
SCREW TAPPING 5X12
