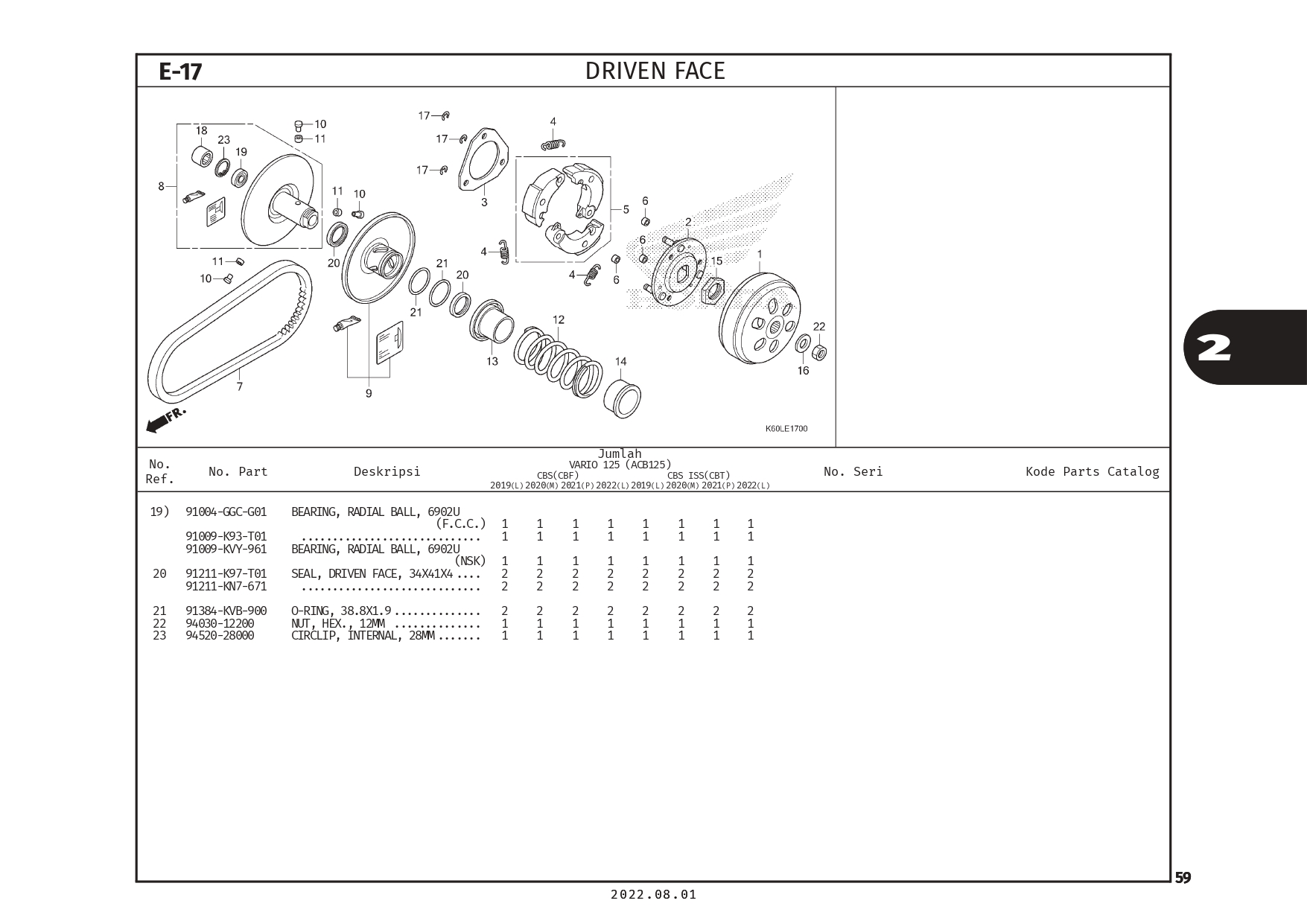

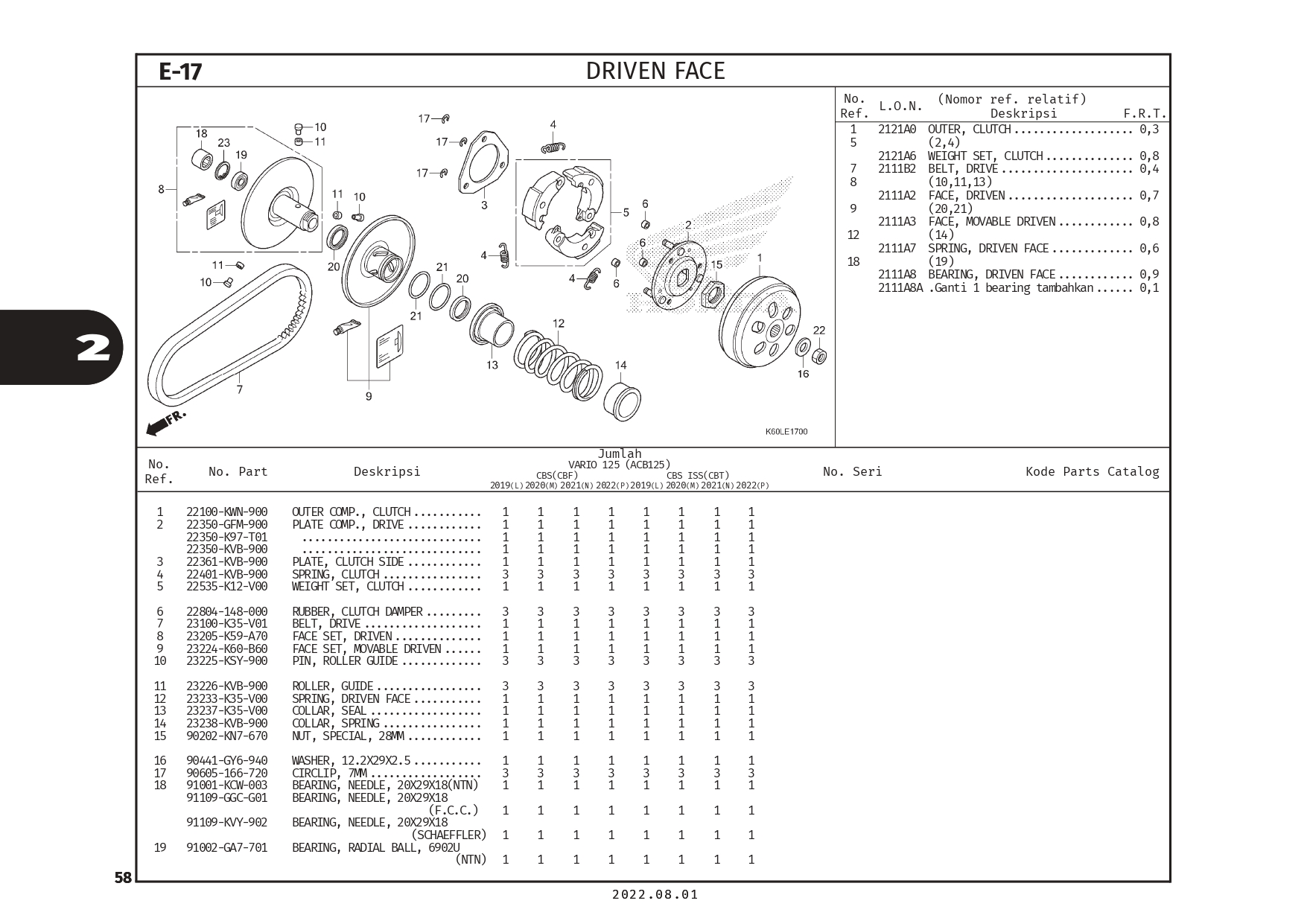

E-17 Driven Face – Katalog Suku Cadang Honda Vario 125 K2V
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
OUTER COMP CLUTCH
Part Number : 22100KWN900
OUTER COMP CLUTCH
1
OUTER COMP CLUTCH
Part Number : 22100KVB900
OUTER COMP CLUTCH
2
PLATE COMP DRIVE
Part Number : 22350GFM900
PLATE COMP DRIVE
2
PLATE COMP DRIVE E
Part Number : 22350K97T01
PLATE COMP DRIVE E
2
PLATE COMP DRIVE
Part Number : 22350KVB900
PLATE COMP DRIVE
3
PLATE CLUTCH SIDE
Part Number : 22361KVB900
PLATE CLUTCH SIDE
4
SPRING CLUTCH
Part Number : 22401KVB900
SPRING CLUTCH
5
WEIGHT SET CLUTCH
Part Number : 22535K12V00
WEIGHT SET CLUTCH
5
WEIGHT SET CLUTCH
Part Number : 22535KWN901
WEIGHT SET CLUTCH
5
WEIGHT SET CLUTCH
Part Number : 22535KVB900
WEIGHT SET CLUTCH
5
WEIGHT SET CLUTCH
Part Number : 22535GGC900
WEIGHT SET CLUTCH
6
RUBBER CLUTCH DUMPER
Part Number : 22804148000
RUBBER CLUTCH DUMPER
6
RUBBER CLUTCH DUMPER
Part Number : 22804GB2880
RUBBER CLUTCH DUMPER
7
BELT DRIVE
Part Number : 23100K35V01
BELT DRIVE
8
FACE SET,DRIVEN
Part Number : 23205K59A70
FACE SET,DRIVEN
9
FACE SET,MOVABLE DRIVEN
Part Number : 23224K60B60
FACE SET,MOVABLE DRIVEN
10
PIN ROLLER GUIDE
Part Number : 23225KSY900
PIN ROLLER GUIDE
11
ROLLER GUIDE
Part Number : 23226KVB900
ROLLER GUIDE
12
SPRING DRIVEN FACE
Part Number : 23233K35V00
SPRING DRIVEN FACE
13
COLLAR SEAL
Part Number : 23237K35V00
COLLAR SEAL
14
COLLAR SPRING
Part Number : 23238KVB900
COLLAR SPRING
15
NUT SPECIAL 30MM
Part Number : 90202KN7670
NUT SPECIAL 30MM
16
WASHER 12.2X29X2.5
Part Number : 90441GY6940
WASHER 12.2X29X2.5
17
CIRCLIP 7MM
Part Number : 90605166720
CIRCLIP 7MM
18
BEARING, NEEDLE, 20X29X18
Part Number : 91001KCW003
BEARING, NEEDLE, 20X29X18
18
BRG NEEDLE 20X29
Part Number : 91109GGCG01
BRG NEEDLE 20X29
18
BEARING, NEEDLE, 20X29X18
Part Number : 91109KVY902
BEARING, NEEDLE, 20X29X18
18
BEARING, NEEDLE, 20X29X18
Part Number : 91109KVY901
BEARING, NEEDLE, 20X29X18
19
BEARING RAD BALL 6902U
Part Number : 91002GA7701
BEARING RAD BALL 6902U
19
BRG BALL RADIAL 6902U
Part Number : 91004GGCG01
BRG BALL RADIAL 6902U
19
BRG BALL RADIAL 6902U
Part Number : 91009KVY961
BRG BALL RADIAL 6902U
19
BRG BALL RADIAL 6902U
Part Number : 91009KVY961
BRG BALL RADIAL 6902U
20
SEAL DRIVEN FACE 34X41X4
Part Number : 91211K97T01
20
SEAL DRIVEN FACE 34X41X4
Part Number : 91211KN7671
SEAL DRIVEN FACE 34X41X4
21
O-RING 38.8X1.9
Part Number : 91384KVB900
O-RING 38.8X1.9
22
NUT HEX 12MM
Part Number : 9403012200
NUT HEX 12MM
23
CIRCLIP INTERNAL 28MM
Part Number : 9452028000
CIRCLIP INTERNAL 28MM
