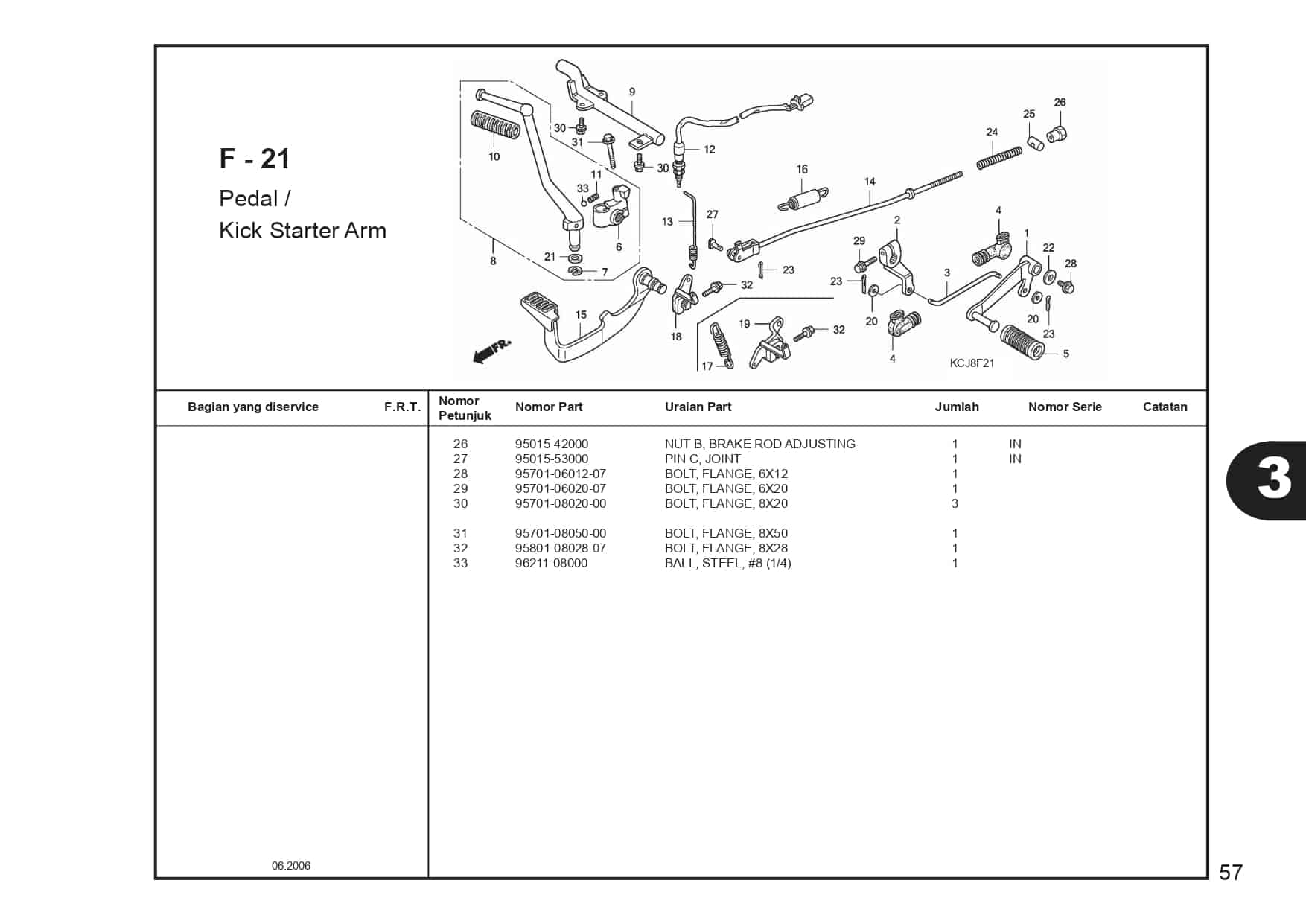

F – 21 Pedal / Kick Starter Arm – Katalog Suku Cadang Honda Tiger Revo KCJ
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
2
ARM GEAR CHANGE
Part Number : 24711KCJ690
ARM GEAR CHANGE
3
TIE ROD
Part Number : 24720KBW900
TIE ROD
4
COVER CHANGE PEDAL
Part Number : 24721KW1900
COVER CHANGE PEDAL
5
RUBBER CHANGE PEDAL
Part Number : 24781KR3770
RUBBER CHANGE PEDAL
7
CLIP KICK STARTER
Part Number : 28293333000
CLIP KICK STARTER
8
ARM ASSY KICK STARTER
Part Number : 28300KCJ690
ARM ASSY KICK STARTER
9
STOPPER KICK ARM
Part Number : 28307KCJ690
STOPPER KICK ARM
10
RUBBER KICK START
Part Number : 28311KC5000
RUBBER KICK START
11
SPRING,KICK START LBL
Part Number : 28333KK0000
SPRING,KICK START LBL
13
SPRING SWITCH
Part Number : 35357KCJ690
SPRING SWITCH
14
ROD COMP RR BRAKE
Part Number : 43451KCJ880
ROD COMP RR BRAKE
15
PEDAL BRAKE
Part Number : 46500KCJ660
16
SPRING ASSY RR BRAKE
Part Number : 46510KCJ690
SPRING ASSY RR BRAKE
17
SPRING BRAKE PEDAL
Part Number : 46514KN5670
SPRING BRAKE PEDAL
18
SHAFT COMP RR BRK
Part Number : 46515KBW900
19
ARM COMP MIDDLE
Part Number : 46515KCJ670
ARM COMP MIDDLE
20
WASHER PLAIN 7MM
Part Number : 90502155000
WASHER PLAIN 7MM
21
WASHER,13X20
Part Number : 90505116670
22
WASHER, PLAIN, 6MM
Part Number : 9410306700
WASHER, PLAIN, 6MM
23
PIN COTTER 2.0X15
Part Number : 9420120150
PIN COTTER 2.0X15
24
SPRING A BRAKEROD
Part Number : 9501473100
SPRING A BRAKEROD
25
JOINT BRAKE ARM
Part Number : 9501532001
JOINT BRAKE ARM
26
NUT ADJUST
Part Number : 9501542000
NUT ADJUST
27
PIN C, JOINT
Part Number : 9501553000
PIN C, JOINT
28
BOLT FLANGE 6X12
Part Number : 957010601207
BOLT FLANGE 6X12
29
BOLT FLANGE 6X20
Part Number : 957010602007
BOLT FLANGE 6X20
30
BOLT FLANGE 8X20
Part Number : 957010802000
BOLT FLANGE 8X20
31
BOLT FLANGE 8X50
Part Number : 957010805000
BOLT FLANGE 8X50
32
BOLT FLANGE 3X28
Part Number : 958010802807
33
BALL,STEEL 8
Part Number : 9621108000
BALL,STEEL 8
