Diagram Bagian

F-2 Meter – Katalog Suku Cadang Honda Tiger 2000

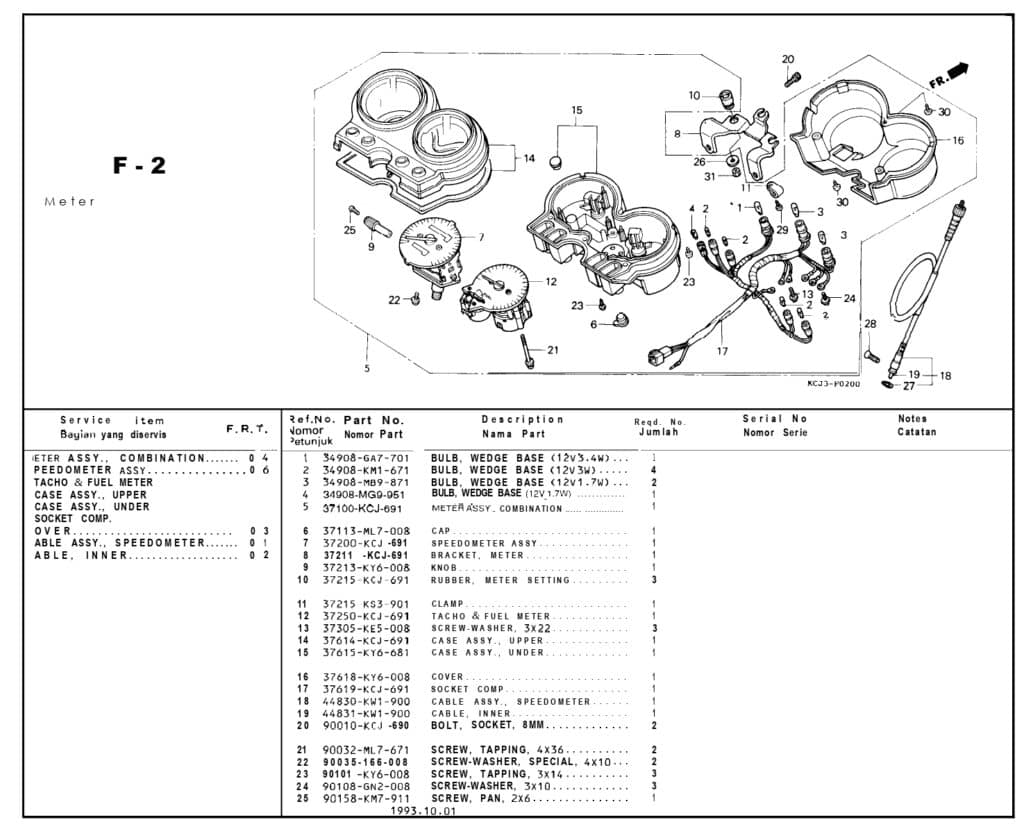

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
BULB W BASE
Part Number : 34908GA7701
BULB W BASE
2
BULB W BASE (T10)
Part Number : 34908KM1671
BULB W BASE (T10)
3
BULB W BASE
Part Number : 34908MB9871
BULB W BASE
4
BULB W BASE (12V 1.7W)
Part Number : 34908MG9951
BULB W BASE (12V 1.7W)
5
37100KCJ691
Part Number : 37100KCJ691
6
37113ML7008
Part Number : 37113ML7008
7
SPEEDOMETER ASSY
Part Number : 37200KCJ691
8
BRACKET METER
Part Number : 37211KCJ691
9
KNOB
Part Number : 37213KY6008
KNOB
10
RUBBER METER SET
Part Number : 37215KCJ691
11
CLAMP
Part Number : 37215KS3901
CLAMP
12
TACHOMETER & FUEL METER
Part Number : 37250KCJ691
13
SCREW WASHER (3X22)
Part Number : 37305KE5008
SCREW WASHER (3X22)
14
CASE ASSY UPPER
Part Number : 37614KCJ691
15
CASE ASSY UNDER
Part Number : 37615KY6681
16
37618KY6008
Part Number : 37618KY6008
17
SOCKET COMP
Part Number : 37619KCJ691
18
CABLE,SPEEDOMTR
Part Number : 44830KW1900
19
44831KW1900
Part Number : 44831KW1900
20
BOLT,SOCKET 8MM
Part Number : 90010KCJ690
21
90032ML7671
Part Number : 90032ML7671
22
SCREW WASHER (4X10)
Part Number : 90035166008
SCREW WASHER (4X10)
23
90101 KY6008
Part Number : 90101 KY6008
24
90108GN2008
Part Number : 90108GN2008
25
SCREW,TRIP K 2X6
Part Number : 90158KM7911
SCREW,TRIP K 2X6
26
WASHER B (L)
Part Number : 90525030000
WASHER B (L)
27
O-RING, 12X1,5
Part Number : 91256KK3840
O-RING, 12X1,5
28
SCREW OVAL 5X16
Part Number : 93700050160A
29
SCREW TAPPING 4X16
Part Number : 9390324420
30
SCREW, TAPPING, 4X16
Part Number : 9390324480
SCREW, TAPPING, 4X16
31
NUT HEX 6MM
Part Number : 94001060000S
NUT HEX 6MM
