Diagram Bagian

E-6 Clutch – Katalog Suku Cadang Honda Tiger 2000

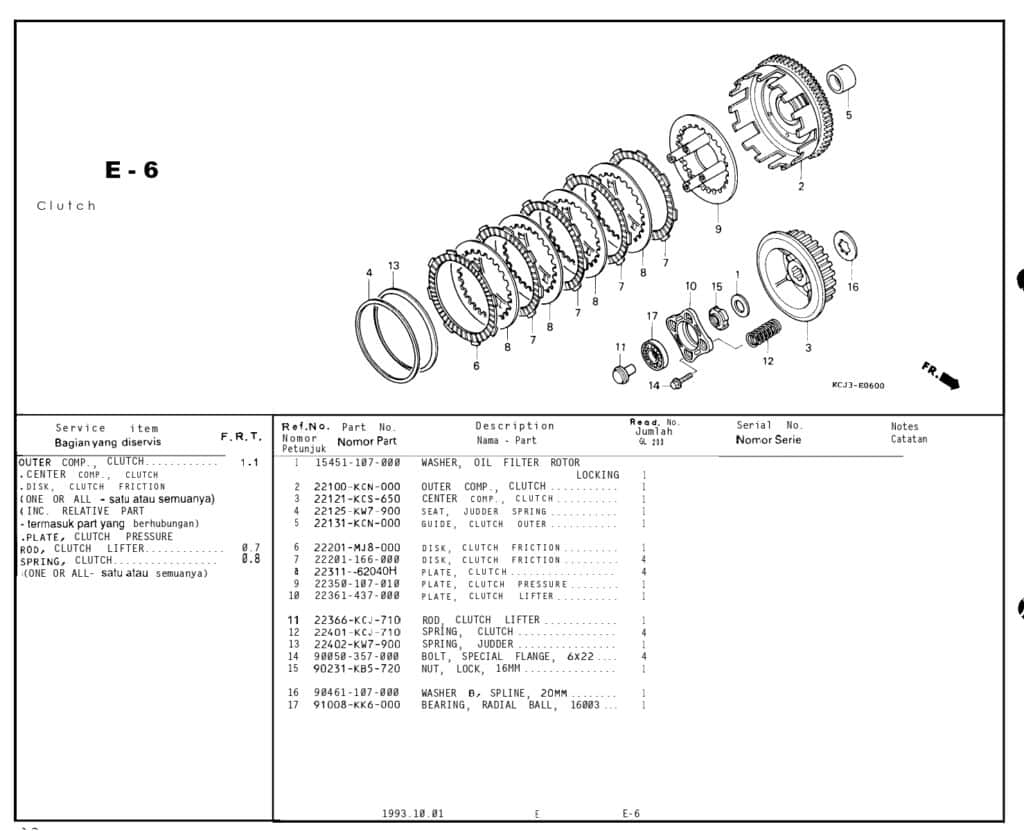

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
WASHER,LOCK ROTOR
Part Number : 15451107001
2
OUTER COMP,CLUTCH LBL
Part Number : 22100KCN000
OUTER COMP,CLUTCH LBL
3
CENTER CLUTCH
Part Number : 22121KCS651
CENTER CLUTCH
4
SEAT JUDDER SPG
Part Number : 22125KW7901
SEAT JUDDER SPG
5
GUIDE CLUTCH
Part Number : 22131KCN001
GUIDE CLUTCH
6
DISK CLUTCH FRICTION
Part Number : 22201MJ8001
DISK CLUTCH FRICTION
7
DISK,CLUTCH LBL
Part Number : 22201MR8000
DISK,CLUTCH LBL
7
DISK CLUTCH FRICTION
Part Number : 22201MR8001
DISK CLUTCH FRICTION
7
DISK,CLUTH FRICTION SET
Part Number : 22201166001
DISK,CLUTH FRICTION SET
8
PLATE CLUTCH
Part Number : 22311KN4681
PLATE CLUTCH
9
PLATE PRESSURE
Part Number : 22350107011
PLATE PRESSURE
10
PLATE CLUTCH LIFTER
Part Number : 22361437001
PLATE CLUTCH LIFTER
11
ROD,CLUTCH LIFTER LBL
Part Number : 22366KCN000
12
SPRING CLUTCH
Part Number : 22401KCJ711
SPRING CLUTCH
13
SPRING JUDDER
Part Number : 22402KW7901
SPRING JUDDER
14
BOLT SPECIAL 6X22
Part Number : 90050357000
BOLT SPECIAL 6X22
15
NUT LOCK 16MM
Part Number : 90231KCS651
16
WASHER B,SPLINE
Part Number : 90461107001
17
BRG BALL 17X35X8
Part Number : 91008KK6000
BRG BALL 17X35X8
