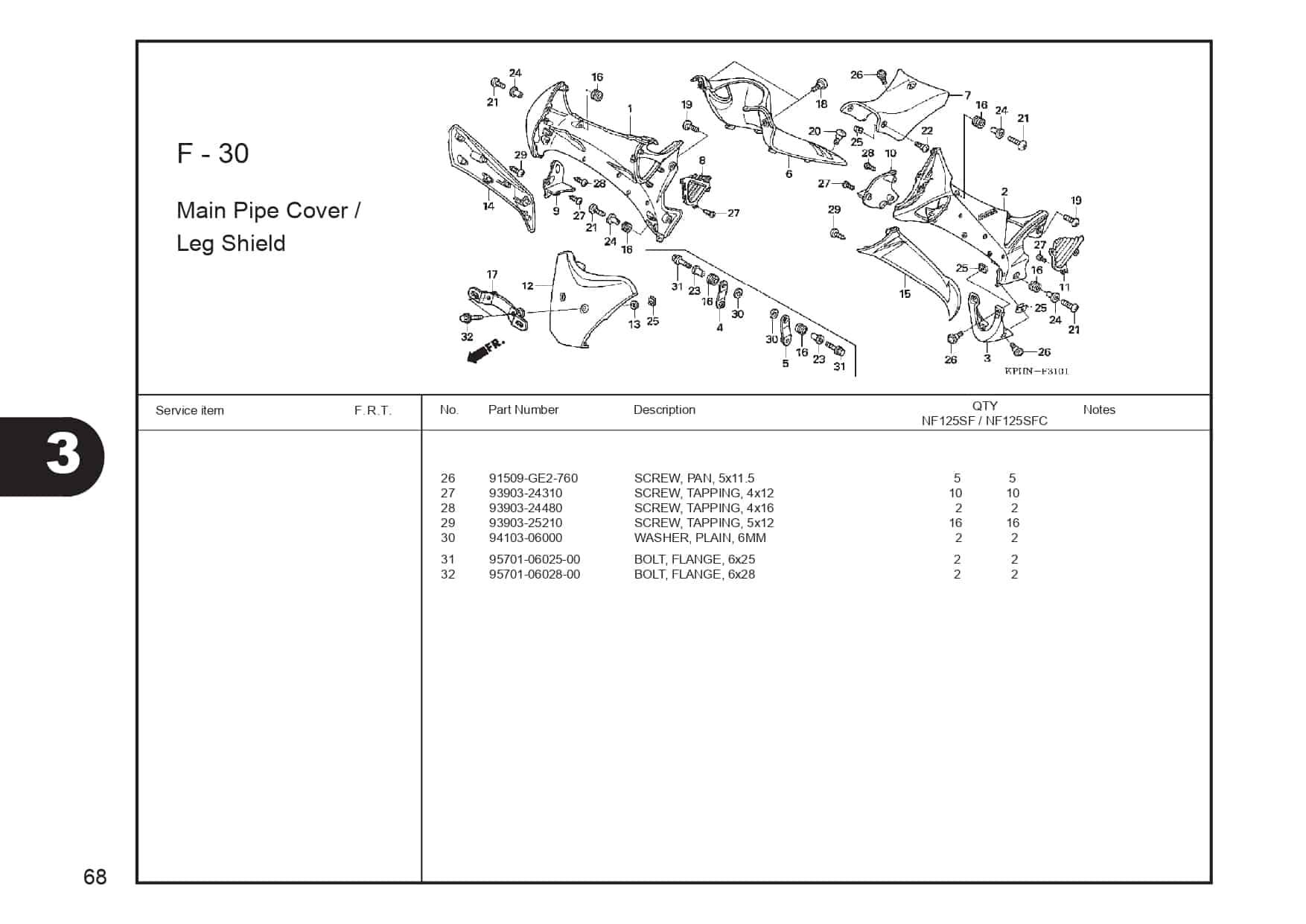

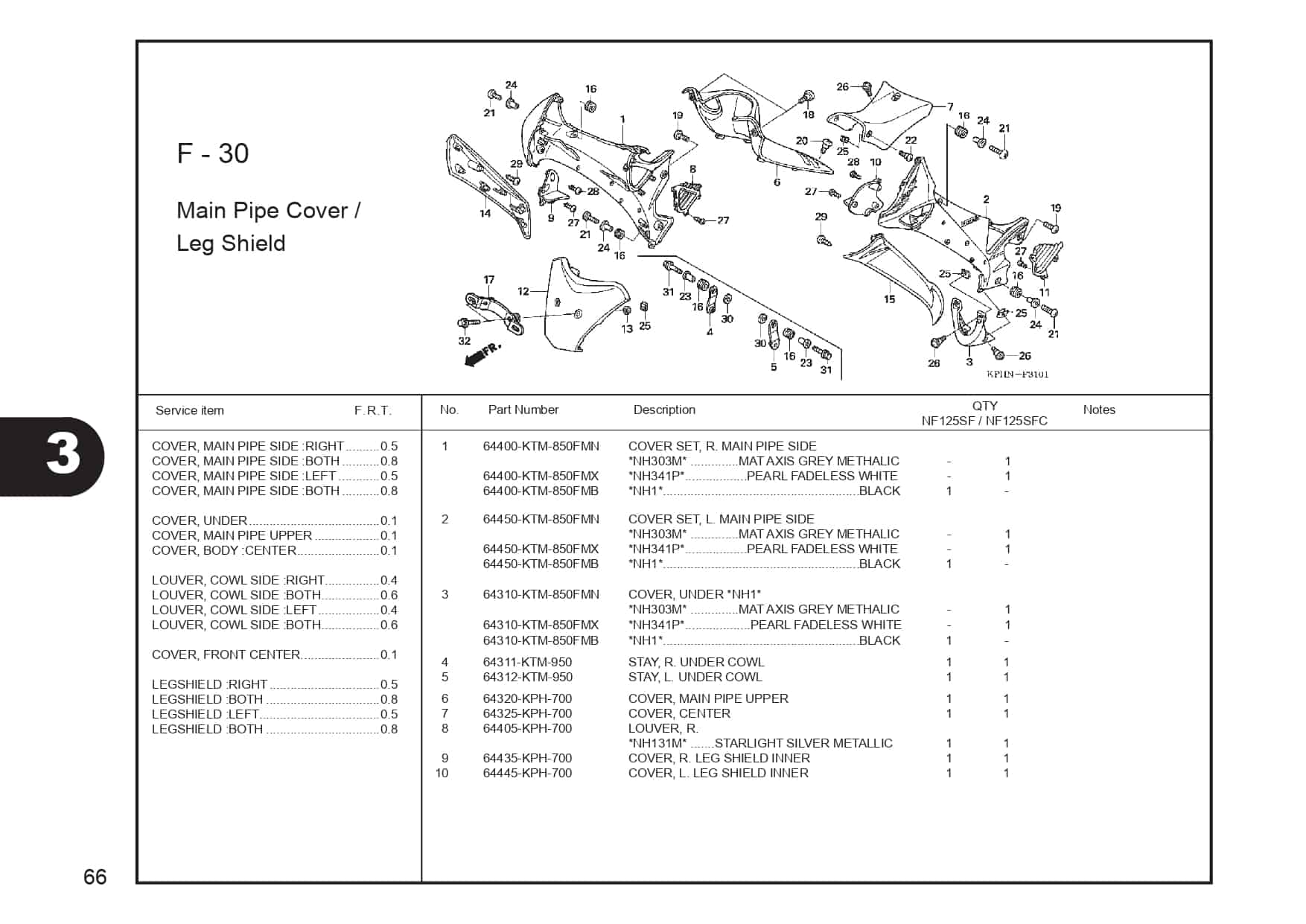

F-30 Main Pipe Cover/ Leg Shield – Katalog Suku Cadang Honda Supra X 125 PGM-FI
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COVER R M/P(AN GY MET)
Part Number : 64400KTM850FMN
COVER R M/P(AN GY MET)
1
COVER R M/P SD(PF WH)
Part Number : 64400KTM850FMX
1
COVER R M/P SD(BLK)
Part Number : 64400KTM850FMB
2
COVER L M/P(AN GY MET)
Part Number : 64450KTM850FMN
COVER L M/P(AN GY MET)
2
COVER L M/P SD(PF WH)
Part Number : 64450KTM850FMX
COVER L M/P SD(PF WH)
2
COVER L M/P SD( BLK)
Part Number : 64450KTM850FMB
3
COVER UNDER(AN GY MET)
Part Number : 64310KTM850FMN
COVER UNDER(AN GY MET)
3
COVER UNDER(PF WH)
Part Number : 64310KTM850FMX
COVER UNDER(PF WH)
3
COVER UNDER(BLK)
Part Number : 64310KTM850FMB
COVER UNDER(BLK)
4
6431AKTM850
Part Number : 64311KTM950
5
STAY L UNDER COWL
Part Number : 64312KTM950
6
COVER M/P UPPER
Part Number : 64320KPH700
COVER M/P UPPER
7
COVER CENTER
Part Number : 64325KPH700
8
LOUVER R (SLV)
Part Number : 64405KPH700
9
COVER R INNER
Part Number : 64435KPH700
COVER R INNER
10
COVER L INNER
Part Number : 64445KPH700
11
LOUVER L(SLV)
Part Number : 64455KPH700
LOUVER L(SLV)
12
COVER FR TOP(BLK)
Part Number : 64500KTM850FMB
12
COVER FR TOP(TP BLUE)
Part Number : 64500KTM850FMT
12
COVER FR TOP(PF WHT)
Part Number : 64500KTM850FMX
COVER FR TOP(PF WHT)
12
COVER FR TOP(PB ORG)
Part Number : 64500KTM850FMR
COVER FR TOP(PB ORG)
13
CUSHION FR TOP COVER
Part Number : 64510KEV900
14
SHIELD R LEG(BLK)
Part Number : 64430KTM850FMB
15
SHIELD L LEG(BLK)
Part Number : 64440KTM850FMB
16
RUBBER SEAT LOCK BAR
Part Number : 77228GBG850
RUBBER SEAT LOCK BAR
17
BRACKET FR NUMBER PLATE
Part Number : 81110KTM850
BRACKET FR NUMBER PLATE
18
SCREW, SPECIAL, 5MM
Part Number : 90104KPH900
SCREW, SPECIAL, 5MM
20
SCREW 6X12
Part Number : 90107KGH600
SCREW 6X12
21
BOLT, COWL SETTING
Part Number : 90107KPH700
22
SCREW VISOR SPC.
Part Number : 90115KW7900
SCREW VISOR SPC.
23
COLLER RR FENDER
Part Number : 90502GG2000
COLLER RR FENDER
24
COLLAR SIDE COVER SETTING
Part Number : 90522KPH700
COLLAR SIDE COVER SETTING
25
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
26
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
27
SCREW TAPPING 4X12
Part Number : 9390324310
SCREW TAPPING 4X12
28
SCREW, TAPPING, 4X16
Part Number : 9390324480
SCREW, TAPPING, 4X16
29
SCREW TAPPING 5X12
Part Number : 9390325210
SCREW TAPPING 5X12
30
WASHER PLAIN 6MM
Part Number : 9410306000
WASHER PLAIN 6MM
31
BOLT FLANGE 6X25
Part Number : 957010602500
BOLT FLANGE 6X25
32
BOLT FLANGE 6X28
Part Number : 957010602800
BOLT FLANGE 6X28
