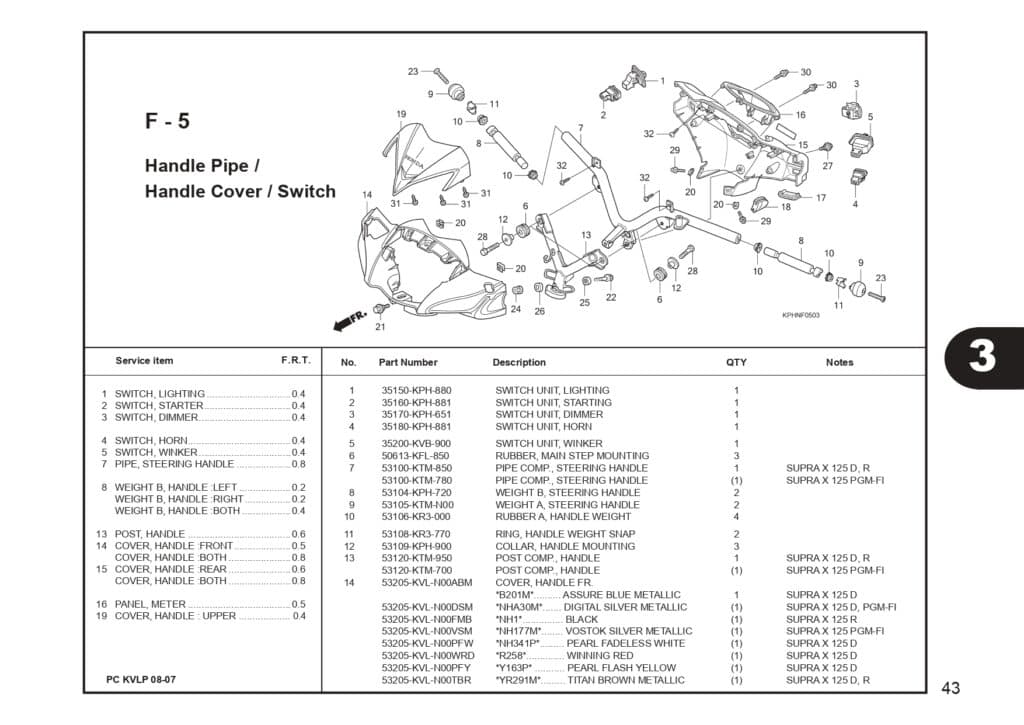

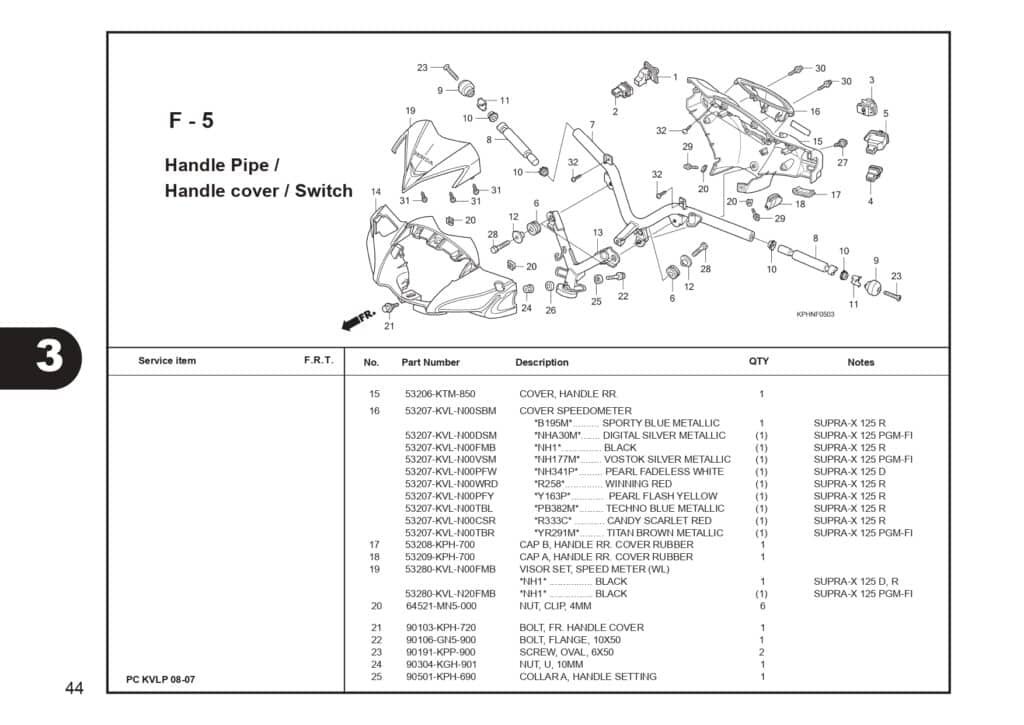

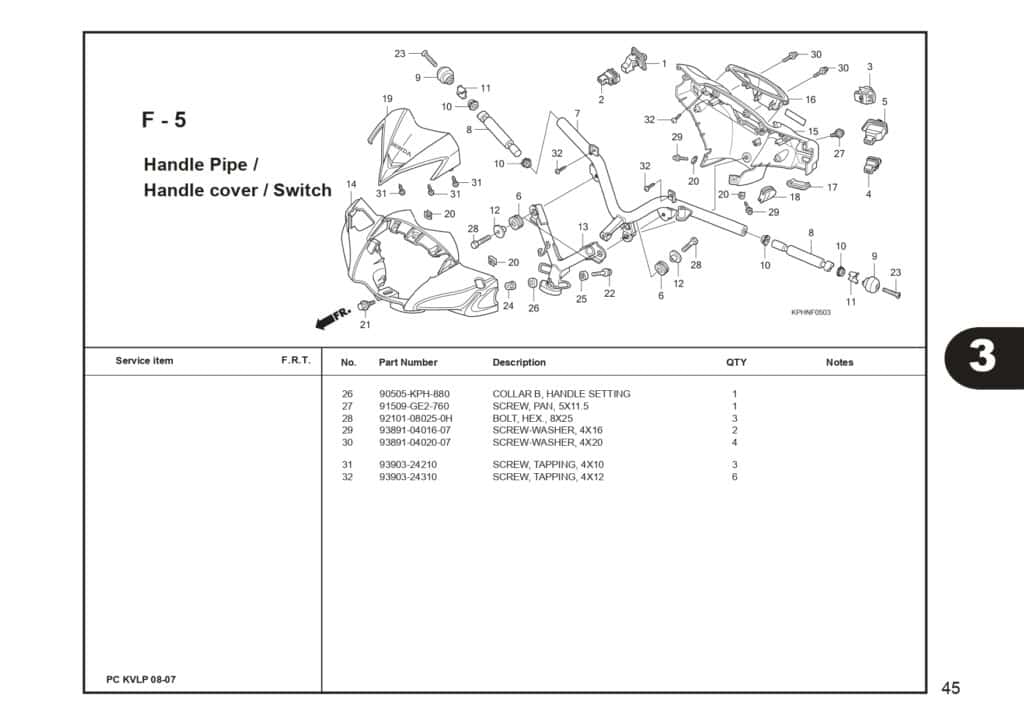

F-5 Handle Pipe Handle Cover Switch – Katalog Suku Cadang Honda Supra X 125 KVL
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SWITCH UNIT LIGHTING
Part Number : 35150KPH880
SWITCH UNIT LIGHTING
2
SWITCH UNIT START
Part Number : 35160KPH881
SWITCH UNIT START
3
SWITCH UNIT DIMMER
Part Number : 35170KPH651
SWITCH UNIT DIMMER
4
SWITCH UNIT HORN
Part Number : 35180KPH881
SWITCH UNIT HORN
5
SWITCH UNIT WINKER
Part Number : 35200KVB900
SWITCH UNIT WINKER
6
RUBBER MAIN STEP MOUNT
Part Number : 50613KFL850
RUBBER MAIN STEP MOUNT
7
PIPE COMP STRG HANDLE
Part Number : 53100KTM850
PIPE COMP STRG HANDLE
8
53100KTM780
Part Number : 53100KTM780
53100KTM780
9
WEIGHT B ASSY STRG HDL(Y)
Part Number : 53104KPH720
10
WEIGHT A STRG HDL(CROM)
Part Number : 53105KTMN00
WEIGHT A STRG HDL(CROM)
10
RUBBER A HANDLE WEIGHT
Part Number : 53106KR3000
RUBBER A HANDLE WEIGHT
11
RING HDL WHT SNAP
Part Number : 53108KR3770
RING HDL WHT SNAP
12
COLLAR HDL MOUNTING
Part Number : 53109KPH900
COLLAR HDL MOUNTING
13
POST COMP HDL
Part Number : 53120KTM950
POST COMP HDL
13
53120KTM700
Part Number : 53120KTM700
14
53205KVLN00ABM
Part Number : 53205KVLN00ABM
14
COVER HDL FR(DG SL MT)
Part Number : 53205KVLN00DSM
14
COVER HDL FR(BK)-R
Part Number : 53205KVLN00FMB
14
COVER HDL FR(VO SL MT)
Part Number : 53205KVLN00VSM
14
COVER HDL FR(PL FD WH)
Part Number : 53205KVLN00PFW
14
COVER HDL FR(WN RD)
Part Number : 53205KVLN00WRD
COVER HDL FR(WN RD)
14
COVER HDL FR(PL FL YL)
Part Number : 53205KVLN00PFY
14
COVER HDL FR(TN BR MT)
Part Number : 53205KVLN00TBR
15
COVER HANDLE RR
Part Number : 53206KTM850
16
53207KVLN00SBM
Part Number : 53207KVLN00SBM
16
53207KVLN00DSM
Part Number : 53207KVLN00DSM
16
53207KVLN00FMB
Part Number : 53207KVLN00FMB
16
53207KVLN00VSM
Part Number : 53207KVLN00VSM
16
53207KVLN00PFW
Part Number : 53207KVLN00PFW
16
53207KVLN00WRD
Part Number : 53207KVLN00WRD
16
53207KVLN00PFY
Part Number : 53207KVLN00PFY
16
53207KVLN00TBL
Part Number : 53207KVLN00TBL
16
53207KVLN00CSR
Part Number : 53207KVLN00CSR
16
53207KVLN00TBR
Part Number : 53207KVLN00TBR
17
RUBBER CAP B HDL RR COVER
Part Number : 53208KPH700
18
RUBBER CAP A HDL RR COVER
Part Number : 53209KPH700
RUBBER CAP A HDL RR COVER
19
53280KVLN00FMB
Part Number : 53280KVLN00FMB
19
53280KVLN20FMB
Part Number : 53280KVLN20FMB
20
NUT CLIP 4MM
Part Number : 64521MN5000
NUT CLIP 4MM
21
BOLT FR HDL COVER(Y)
Part Number : 90103KPH721
BOLT FR HDL COVER(Y)
22
BOLT FLANGE 10X50
Part Number : 90106GN5900
BOLT FLANGE 10X50
23
90191KPP900
Part Number : 90191KPP900
24
NUT U10MM
Part Number : 90304KGH901
NUT U10MM
25
COLLAR A HDL SET
Part Number : 90501KPH690
COLLAR A HDL SET
26
COLLAR B HDL SET
Part Number : 90505KPH880
COLLAR B HDL SET
27
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
28
BOLT HEX 8X25
Part Number : 92101080250H
29
SCREW WASHER 4X16
Part Number : 938910401608
SCREW WASHER 4X16
30
SCREW WASHER 4X20
Part Number : 938910402007
31
SCREW TAPPING 4X10
Part Number : 9390324210
SCREW TAPPING 4X10
32
SCREW TAPPING 4X12
Part Number : 9390324310
SCREW TAPPING 4X12
