F11 – Front Fork – Katalog Honda Supra X 125 FI K41

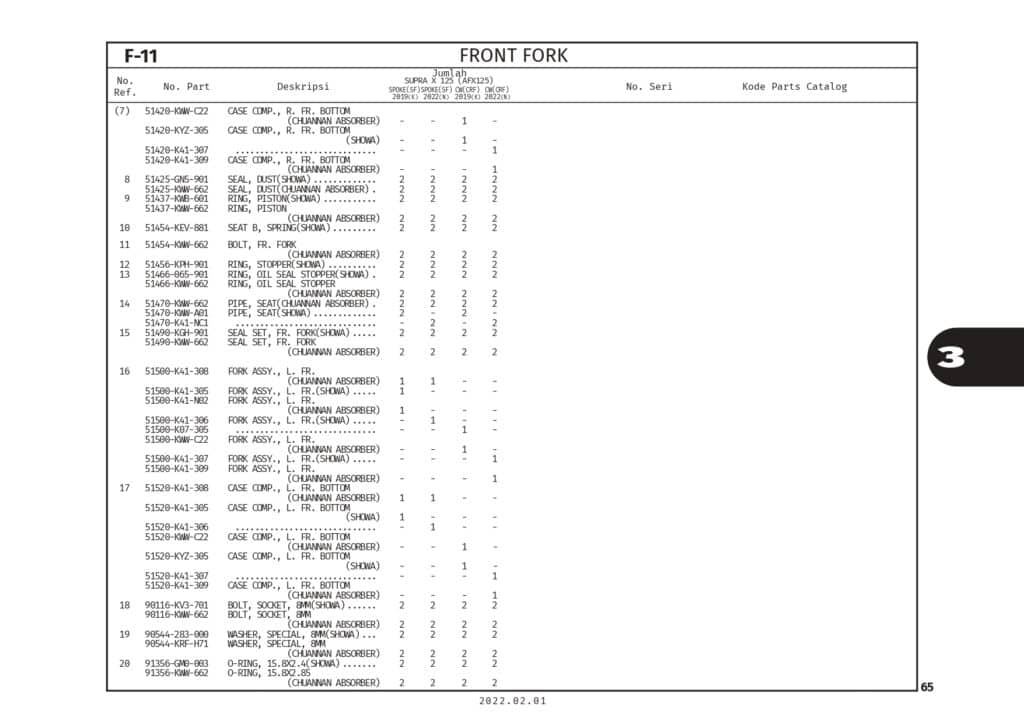

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
FORK ASSY,R FRONT
Part Number : 51400K41307
1
FORK ASSY,R FRONT
Part Number : 51400K41N01
FORK ASSY,R FRONT
1
FORK ASSY,R FRONT
Part Number : 51400K41306
1
FORK ASSY,R FRONT
Part Number : 51400K07971
FORK ASSY,R FRONT
1
FORK ASSY,R FRONT
Part Number : 51400KWWA92
FORK ASSY,R FRONT
1
FORK ASSY,R FRONT
Part Number : 51400K41307
1
FORK ASSY,R FRON
Part Number : 51400KWWA81
FORK ASSY,R FRON
2
SPRING FR FORK
Part Number : 51401KWW641
SPRING FR FORK
2
SPRING, FR FORK
Part Number : 51401KWW662
3
PIPE COMP FR FORK
Part Number : 51410KWW641
PIPE COMP FR FORK
3
PIPE COMP., FR. FORK
Part Number : 51410KWW662
4
SPG REBOUND
Part Number : 51412GN5901
SPG REBOUND
4
SPRING, REBOUND
Part Number : 51412KWW662
SPRING, REBOUND
4
RING BACK UP
Part Number : 51412KWB601
RING BACK UP
5
RING, BACK UP
Part Number : 51413KWW662
RING, BACK UP
6
BUSH, GUIDE
Part Number : 51414KWW662
BUSH, GUIDE
7
CASE COMP,R FR BOTTOM
Part Number : 51420K41N01
CASE COMP,R FR BOTTOM
7
CASE COMP,R FR BOTTOM
Part Number : 51420K41306
7
CASE COMP,R FR BOTTOM
Part Number : 51420KWWA31
7
CASE COMP,R FR BOTTOM
Part Number : 51420KWWA81
CASE COMP,R FR BOTTOM
7
CASE COMP,R FR BOTTOM
Part Number : 51420KWWA92
7
CASE COMP,R FR BOTTOM
Part Number : 51420KYZ901
CASE COMP,R FR BOTTOM
7
CASE COMP,R FR BOTTOM
Part Number : 51420KYZ912
7
CASE COMP,R FR BOTTOM
Part Number : 51420K41307
7
CASE COMP,R FR BOTTOM
Part Number : 51420K41309
8
DUST SEAL FR FORK
Part Number : 51425GN5901
DUST SEAL FR FORK
8
SEAL, DUST
Part Number : 51425KWW662
SEAL, DUST
9
RING PISTON
Part Number : 51437KWB601
RING PISTON
9
RING, PISTON
Part Number : 51437KWW662
RING, PISTON
10
SEAT B SPRING
Part Number : 51454KEV881
SEAT B SPRING
10
BOLT, FR. FORK
Part Number : 51454KWW662
BOLT, FR. FORK
11
RIMG,STOPPER
Part Number : 51456KPH901
RIMG,STOPPER
12
RING OIL SEAL
Part Number : 51466065901
RING OIL SEAL
13
RING, OIL SEAL STOPPER
Part Number : 51466KWW662
RING, OIL SEAL STOPPER
14
PIPE, SEAT
Part Number : 51470KWW662
14
PIPE,SEAT
Part Number : 51470KWWA01
PIPE,SEAT
14
PIPE, SEAT
Part Number : 51470K41NC1
15
SEAL SET, FR. FORK
Part Number : 51490KWW662
SEAL SET, FR. FORK
15
SEAL SET, FR. FORK
Part Number : 51490KGH902
SEAL SET, FR. FORK
16
FORK ASSY L FR
Part Number : 51500K41N01
16
FORK ASSY,L FRONT
Part Number : 51500K41306
16
FORK ASSY,L FRONT
Part Number : 51500K07971
FORK ASSY,L FRONT
16
FORK ASSY,L FRONT
Part Number : 51500KWWA81
FORK ASSY,L FRONT
16
FORK ASSY,L FRONT
Part Number : 51500KWWA92
FORK ASSY,L FRONT
16
FORK ASSY,L FRONT
Part Number : 51500K41307
17
CASE COMP,L FR BOTTOM
Part Number : 51520K41N01
17
CASE COMP,L FR BOTTOM
Part Number : 51520K41306
17
CASE COMP,L FR BOTTOM
Part Number : 51520KWWA81
CASE COMP,L FR BOTTOM
17
CASE COMP,L FR BOTTOM
Part Number : 51520KYZ901
CASE COMP,L FR BOTTOM
17
CASE COMP,L FR BOTTOM
Part Number : 51520K41307
17
CASE COMP,L FR BOTTOM
Part Number : 51520K41309
17
O-RING, 15.8X2.85
Part Number : 91356KWW662
O-RING, 15.8X2.85
18
BOLT,SOCKET 8MM
Part Number : 90116KV3701
BOLT,SOCKET 8MM
19
WASHER SPECIAL (8MM)
Part Number : 90544283000
WASHER SPECIAL (8MM)
19
WASHER, SPECIAL, 8MM
Part Number : 90544KRFH71
WASHER, SPECIAL, 8MM
20
O RING
Part Number : 91356GM0003
O RING
