Diagram Bagian

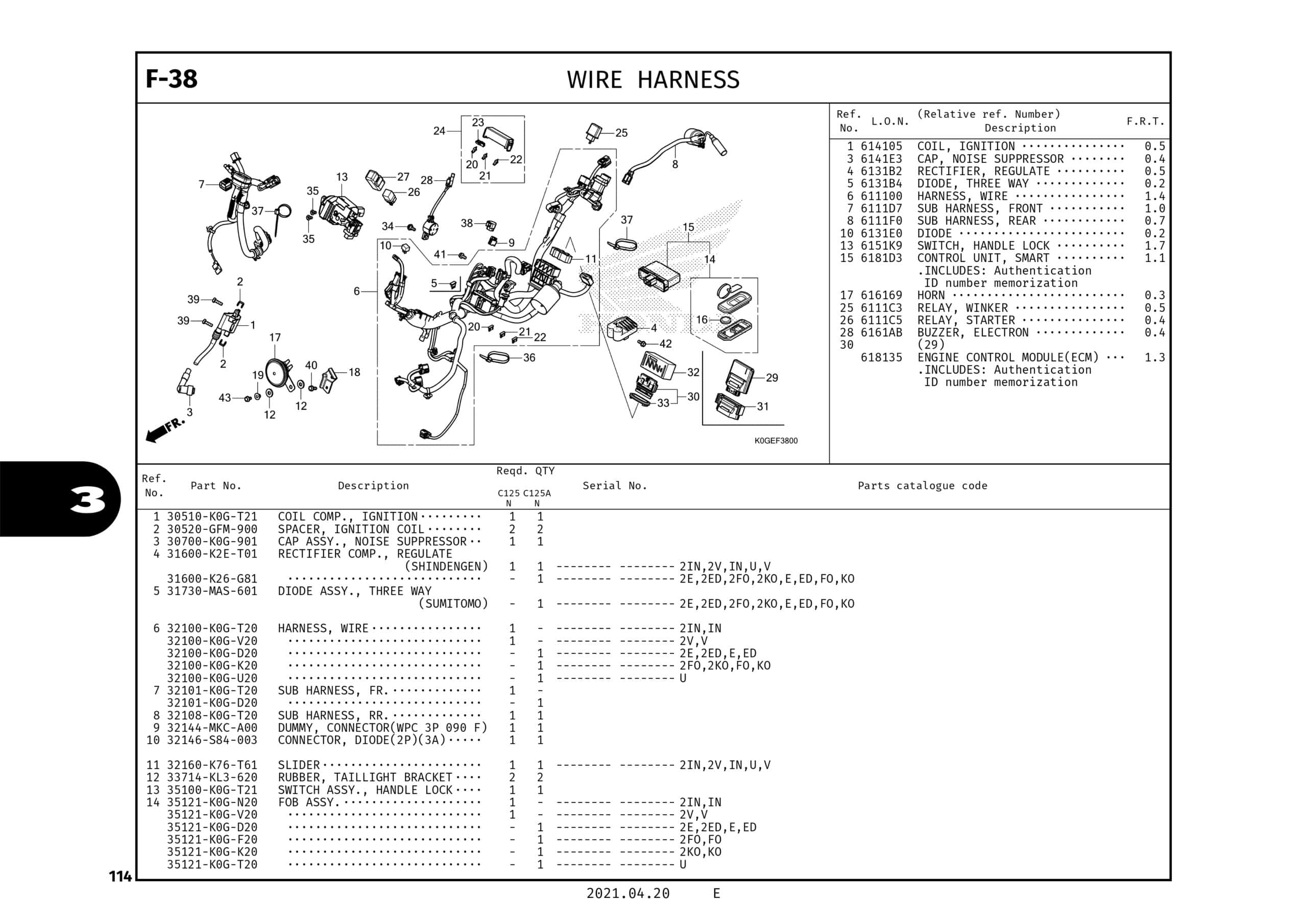

F-38 Wire Harness – Katalog Honda Super Cub 125
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COIL COMP IGN(MP3
Part Number : 30510K0GT21
2
SPACER IGN COIL
Part Number : 30520GFM900
SPACER IGN COIL
3
CAP ASSY NOISE SU
Part Number : 30700K0G901
4
REG RECT COMP
Part Number : 31600K2ET01
4
31600K26G81
Part Number : 31600K26G81
5
DIODE ASSY,3WAY
Part Number : 31730MAS601
DIODE ASSY,3WAY
6
HARNESS WIRE
Part Number : 32100K0GT20
6
32100K0GV20
Part Number : 32100K0GV20
6
32100K0GD20
Part Number : 32100K0GD20
6
32100K0GK20
Part Number : 32100K0GK20
6
32100K0GU20
Part Number : 32100K0GU20
7
SUB HARNESS FR
Part Number : 32101K0GT20
7
32101K0GD20
Part Number : 32101K0GD20
8
SUB HARNESS RR
Part Number : 32108K0GT20
9
DUMMY WPC 3P 090
Part Number : 32144MKCA00
10
CONNECTOR DIODE(2P)(3A)
Part Number : 32146S84003
CONNECTOR DIODE(2P)(3A)
11
SLIDER
Part Number : 32160K76T61
12
RUBTAIL/LT BRKT.
Part Number : 33714KL3620
RUBTAIL/LT BRKT.
13
SWITCH ASSY HNDL
Part Number : 35100K0GT21
14
SET FOB ASSY
Part Number : 35121K0GN20
14
35121K0GV20
Part Number : 35121K0GV20
14
35121K0GD20
Part Number : 35121K0GD20
14
35121K0GF20
Part Number : 35121K0GF20
14
35121K0GK20
Part Number : 35121K0GK20
14
35121K0GT20
Part Number : 35121K0GT20
15
SET SMART CONTROL
Part Number : 35141K0GN20
15
35141K0GV20
Part Number : 35141K0GV20
15
35141K0GD20
Part Number : 35141K0GD20
15
35141K0GF20
Part Number : 35141K0GF20
15
35141K0GK20
Part Number : 35141K0GK20
15
35141K0GT20
Part Number : 35141K0GT20
16
35148K78N10
Part Number : 35148K1WD00
17
HORN COMP (HIGH) TLE
Part Number : 38110K0G901
17
HORN COMP (HIGH)
Part Number : 38110K44J01
18
STAY, HORN
Part Number : 38111K0G900
19
COLLAR HORN SET
Part Number : 38117KYZT00
20
FUSE, BLADE(7.5A)
Part Number : 38221SNAA31
FUSE, BLADE(7.5A)
21
FUSE, BLADE(10A)
Part Number : 38221SNAA41
FUSE, BLADE(10A)
22
FUSE, BLADE(15A)
Part Number : 38221SNAA51
FUSE, BLADE(15A)
23
PULLER MINI FUSE
Part Number : 38235SNAA01
PULLER MINI FUSE
24
COVER FUSE BOX
Part Number : 38255K0GT21
24
35141K0GV20
Part Number : 35141K0GV20
25
RELAY COMP,LED WIN
Part Number : 35141K0GD20
26
RELAY COMP,START
Part Number : 35141K0GF20
27
SUSPENSION START RELAY
Part Number : 35141K0GK20
28
BUZZER ASSY
Part Number : 35141K0GT20
29
38770K0GD22
Part Number : 38770K0GD22
29
38770K0GF22
Part Number : 38770K0GF22
29
38770K0GJ22
Part Number : 38770K0GJ22
30
UNIT COMP PGM-FI/
Part Number : 38770K0GN22
30
38770K0GV22
Part Number : 38770K0GV22
30
38770K0GU22
Part Number : 38770K0GU22
31
38771K26G80
Part Number : 38771K26G80
32
SUSP ENG CONTROL
Part Number : 38771K76T60
33
SEAL RING
Part Number : 38775K76T61
34
BOLT SPECIAL 6MM
Part Number : 90107KVB900
BOLT SPECIAL 6MM
35
SCREW U-LOCK FLAT 6X12
Part Number : 90164KZLA00
SCREW U-LOCK FLAT 6X12
36
BAND, WIRE HARNESS
Part Number : 90620SB2003
37
BAND WIRE
Part Number : 90651KV6003
BAND WIRE
38
DUMMY WPC 6P 025M
Part Number : 91771MKKH11
DUMMY WPC 6P 025M
39
BOLT HEX 6X20
Part Number : 92101060204J
BOLT HEX 6X20
40
BOLT FLANGE 6X10
Part Number : 957010601007
BOLT FLANGE 6X10
41
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
42
BOLT FLANGE 6X14
Part Number : 957010601400
BOLT FLANGE 6X14
43
BOLT FLANGE 6X16
Part Number : 957010601600
BOLT FLANGE 6X16
