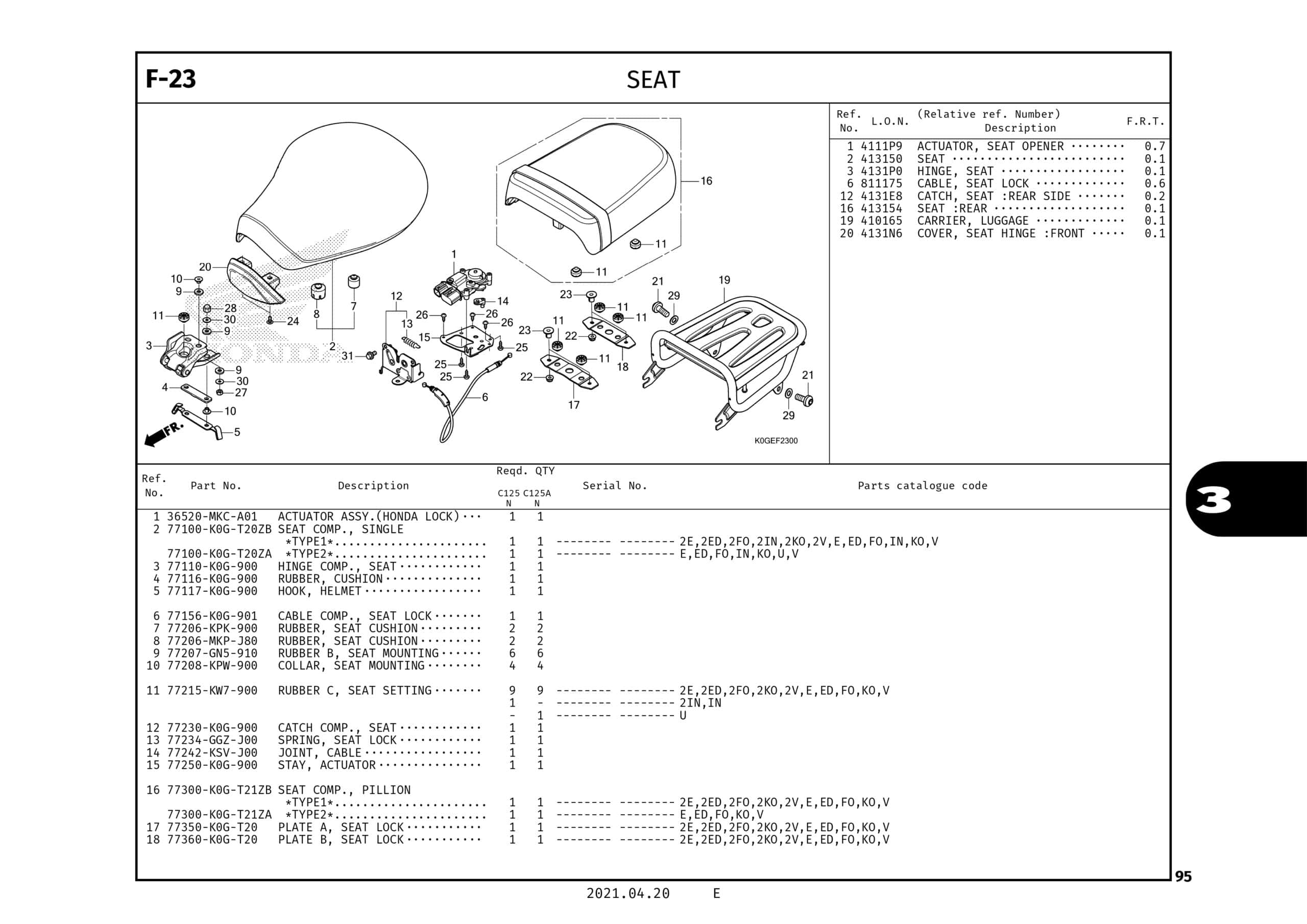

F-23 Seat – Katalog Honda Super Cub 125

Gambar Bagian

Section Image Section Image

Daftar Suku Cadang

# Nama Part Nomor Part Gambar
1 ACTUATOR ASSY 36520MKCA01 -
2 SEAT COMP SINGLE 77100K0GT20ZB -
2 SEAT COMP SINGLE 77100K0GT20ZA -
3 HINGE COMP SEAT 77110K0G900 -
4 RUBBER CUSHION 77116K0G900 -
5 HOOK HELMET 77117K0G900 -
6 CABLE COMP SEAT L 77156K0G901 -
7 RUBBER,SEAT CUSH 77206KPK900 -
8 RUBBER SEAT 77206MKPJ80 -
9 RUBBER SEAT 77207GN5910 -
10 COLLAR SEAT MOUNT 77208KPW900 -
11 RUBR.C SEAT SET 77215KW7900 RUBR.C SEAT SET
12 SEAT CATCH COMP (WL) 77230K0G900 -
13 SPRING, SEAT LOCK 77234GGZJ00 SPRING, SEAT LOCK
14 JOINT CABLE 77242KSVJ00 -
15 STAY ACTUATOR 77250K0G900 -
16 SEAT COMP,PILLION 77300K0GT21ZB -
16 SEAT COMP,PILLION 77300K0GT21ZA -
17 77350K0GT20 77350K0GT20 -
18 77360K0GT20 77360K0GT20 -
19 CARRIER,LUGGAGE 81200K0G940ZE -
19 CARRIER LUGGAGE 81200K0G940ZA -
19 CARRIER LUGGAGE 81200K0G940ZB -
19 CARRIER LUGGAGE 81200K0G940ZC -
20 COVER,SEAT HINGE 83405K0GT30 -
20 COVER HINGE SEAT 83405K0G900 -
21 BOLT SOCKET SPL 8 90108K0G901 -
22 NUT U 6MM 90301KGH901 NUT U 6MM
23 90505K0GT20 90505K0GT20 -
24 SCREW TAPPING 4X12 9390324310 SCREW TAPPING 4X12
25 SCREW.4X20 9390334510 -
26 SCREW TAPPING4X12 9391314220 -
27 NUT HEX 6MM 94001060000S NUT HEX 6MM
28 NUT,BLIND 6MM 94021060000S -
29 WASHER,PLAIN 8MM 9410208000 WASHER,PLAIN 8MM
30 WASHER PLAIN 6MM 9410306000 WASHER PLAIN 6MM
31 BOLT FLANGE 6X12 957010601208 BOLT FLANGE 6X12
