Diagram Bagian

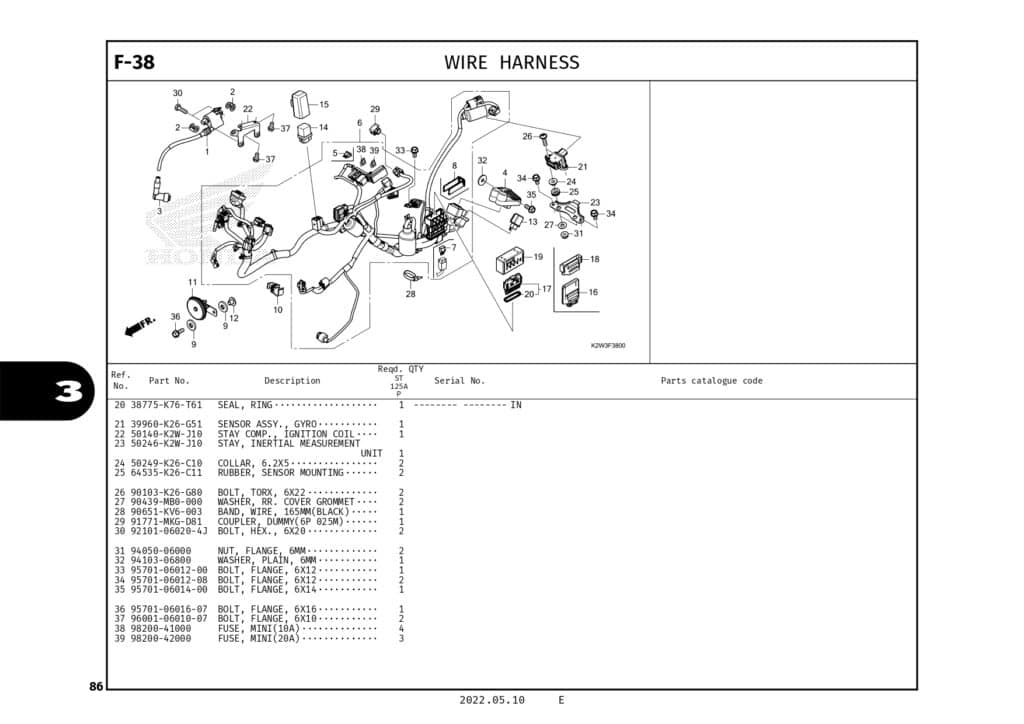

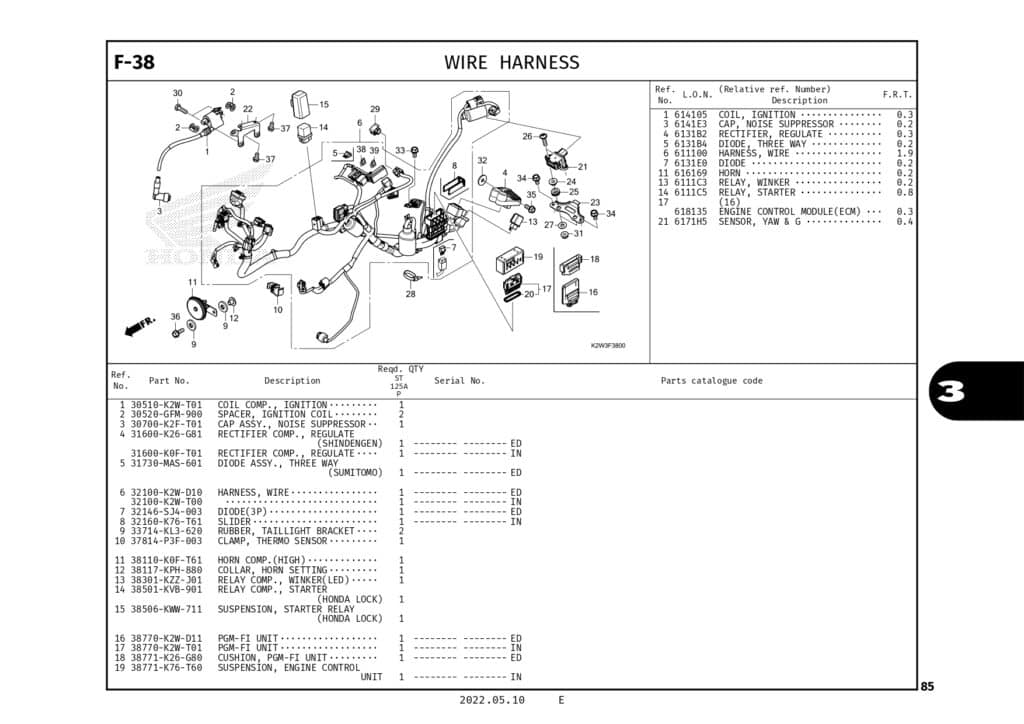

F-38 Wire Harness – Katalog Suku Cadang Honda ST 125 DAX
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COIL COMP IGN(MP3
Part Number : 30510K2WT01
2
SPACER IGN COIL
Part Number : 30520GFM900
SPACER IGN COIL
3
CAP ASSY NOISE SU
Part Number : 30700K2FT01
4
31600K26G81
Part Number : 31600K26G81
4
REG RECT COMP
Part Number : 31600K0FT01
5
DIODE ASSY,3WAY
Part Number : 31730MAS601
DIODE ASSY,3WAY
6
32100K2WD10
Part Number : 32100K2WD10
6
HARNESS WIRE
Part Number : 32100K2WT00
7
32146SJ4003
Part Number : 32146SJ4003
8
SLIDER
Part Number : 32160K76T61
9
RUBTAIL/LT BRKT.
Part Number : 33714KL3620
RUBTAIL/LT BRKT.
10
CLAMP ASSY THERMO
Part Number : 37814P3F003
11
HORN COMP(HIGH)
Part Number : 38110K0FT61
12
COLLAR HORN SETTING
Part Number : 38117KPH880
COLLAR HORN SETTING
13
RELAY COMP,LED WIN
Part Number : 38301KZZJ01
RELAY COMP,LED WIN
14
RELAY COMP,START
Part Number : 38501KVB901
RELAY COMP,START
15
SUSPENSION START RELAY
Part Number : 38506KWW711
SUSPENSION START RELAY
16
38770K2WD11
Part Number : 38770K2WD11
17
UNIT COMP PGM-FI/
Part Number : 38770K2WT01
18
38771K26G80
Part Number : 38771K26G80
19
SUSP ENG CONTROL
Part Number : 38771K76T60
20
SEAL RING
Part Number : 38775K76T61
21
SENSOR ASSY 1GYRO
Part Number : 39960K26G51
22
STAY COMP IGN COI
Part Number : 50140K2WJ10
23
STAY IMU
Part Number : 50246K2WJ10
24
COLLAR, 6.2X5
Part Number : 50249K26C10
25
RUBBER, SENSOR MOUNTING
Part Number : 64535K26C11
26
BOLT TROX 6X22
Part Number : 90103K26G80
27
WASHER GROMMET RE
Part Number : 90439MB0000
28
BAND WIRE
Part Number : 90651KV6003
BAND WIRE
29
DUMMY WPC 6P 025M
Part Number : 91771MKGD81
30
BOLT HEX 6X20
Part Number : 92101060204J
BOLT HEX 6X20
31
NUT,FLANGE 6MM
Part Number : 9405006000
NUT,FLANGE 6MM
32
WASHER, PLAIN, 6MM
Part Number : 9410306800
WASHER, PLAIN, 6MM
33
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
34
BOLT FLANGE 6X12
Part Number : 957010601208
BOLT FLANGE 6X12
35
BOLT FLANGE 6X14
Part Number : 957010601400
BOLT FLANGE 6X14
36
BOLT FLANGE 6X16
Part Number : 957010601607
BOLT FLANGE 6X16
37
BOLT,FLANGE,SH 6X10
Part Number : 960010601007
BOLT,FLANGE,SH 6X10
38
FUSE, MINI(10A)
Part Number : 9820041000
FUSE, MINI(10A)
39
FUSE F20A (MINI)
Part Number : 9820042000
FUSE F20A (MINI)
