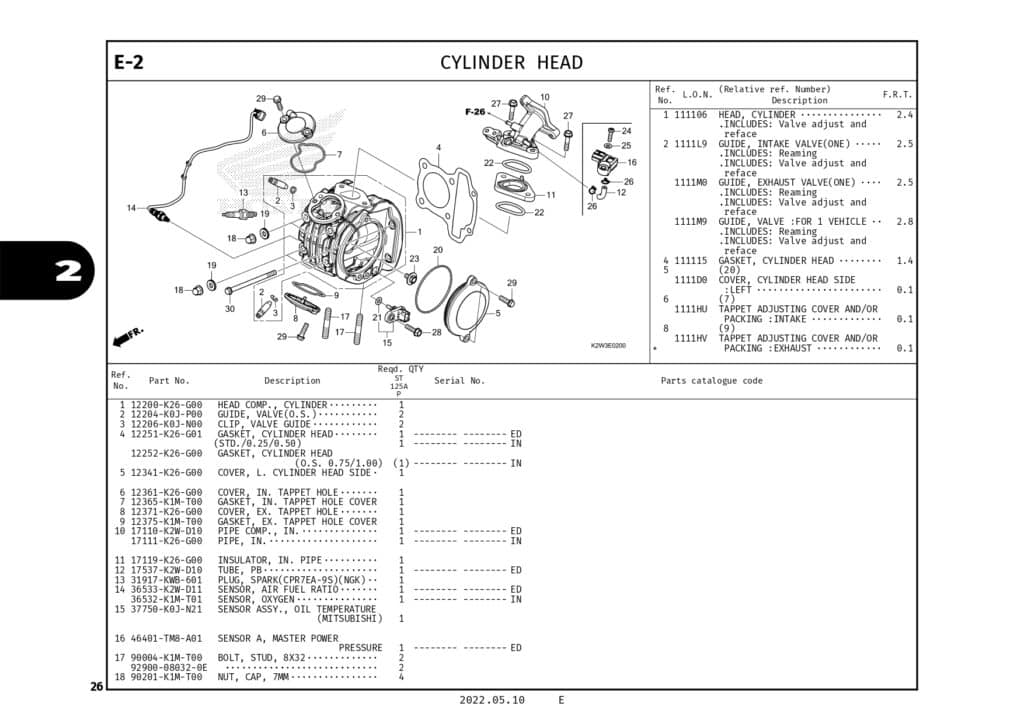

E-2 Cylinder Head – Katalog Suku Cadang Honda ST 125 DAX
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
HEAD COMP,CYLINDE
Part Number : 12200K26G00
2
GUIDE,VALVE(OVER SIZE)
Part Number : 12204K0JP00
GUIDE,VALVE(OVER SIZE)
3
CLIP,VALVE GUIDE
Part Number : 12206K0JN00
CLIP,VALVE GUIDE
4
GASKET CYLINDER H
Part Number : 12251K26G01
4
GASKET CYLINDER H
Part Number : 12252K26G00
5
COVER,L CYLINDER
Part Number : 12341K26G00
6
COVER IN,TAPPET H
Part Number : 12361K26G00
7
GASKET IN TAPPET
Part Number : 12365K1MT00
8
COVER EXH,TAPPET
Part Number : 12371K26G00
9
GASKET EXH TAPPET
Part Number : 12375K1MT00
10
17110K2WD10
Part Number : 17110K2WD10
10
PIPE INLET
Part Number : 17111K26G00
11
INSULATOR INLET P
Part Number : 17119K26G00
12
17537K2WD10
Part Number : 17537K2WD10
13
SPARK PLUG CPR7EA
Part Number : 31917KWB601
14
36533K2WD11
Part Number : 36533K2WD11
14
SENSOR OXYGEN
Part Number : 36532K1MT01
15
SENSOR ASSY,T-OIL
Part Number : 37750K0JN21
SENSOR ASSY,T-OIL
16
SENSOR,M/P PRESSURE
Part Number : 46401TM8A01
SENSOR,M/P PRESSURE
17
BOLT STUD 8X25
Part Number : 90004K1MT00
17
BOLT,STUD 8X32
Part Number : 92900080320E
BOLT,STUD 8X32
18
NUT CAP 7MM
Part Number : 90201K1MT00
19
WASHER A SEALING
Part Number : 90443GGNJ00
20
O-RING 74.5X2.5
Part Number : 91301K73V81
O-RING 74.5X2.5
21
O-RING
Part Number : 91304K0JN21
22
O-RING 31.5X2.4
Part Number : 91304K1MT00
23
BOLT WASHER 6X12
Part Number : 934040601200
BOLT WASHER 6X12
24
93500050180H
Part Number : 93500050180H
25
WASHER PLAIN 5MM
Part Number : 9410105800
WASHER PLAIN 5MM
26
CLIP B7 TUBE
Part Number : 9500202071
CLIP B7 TUBE
27
BOLT FLANGE 6X28
Part Number : 957010602800
BOLT FLANGE 6X28
28
BOLT FLANGE SH 6X16
Part Number : 960010601600
BOLT FLANGE SH 6X16
29
BOLT FLANGE 6X20
Part Number : 960010602000
BOLT FLANGE 6X20
30
BOLT,FLANGE,6X95
Part Number : 960010609500
