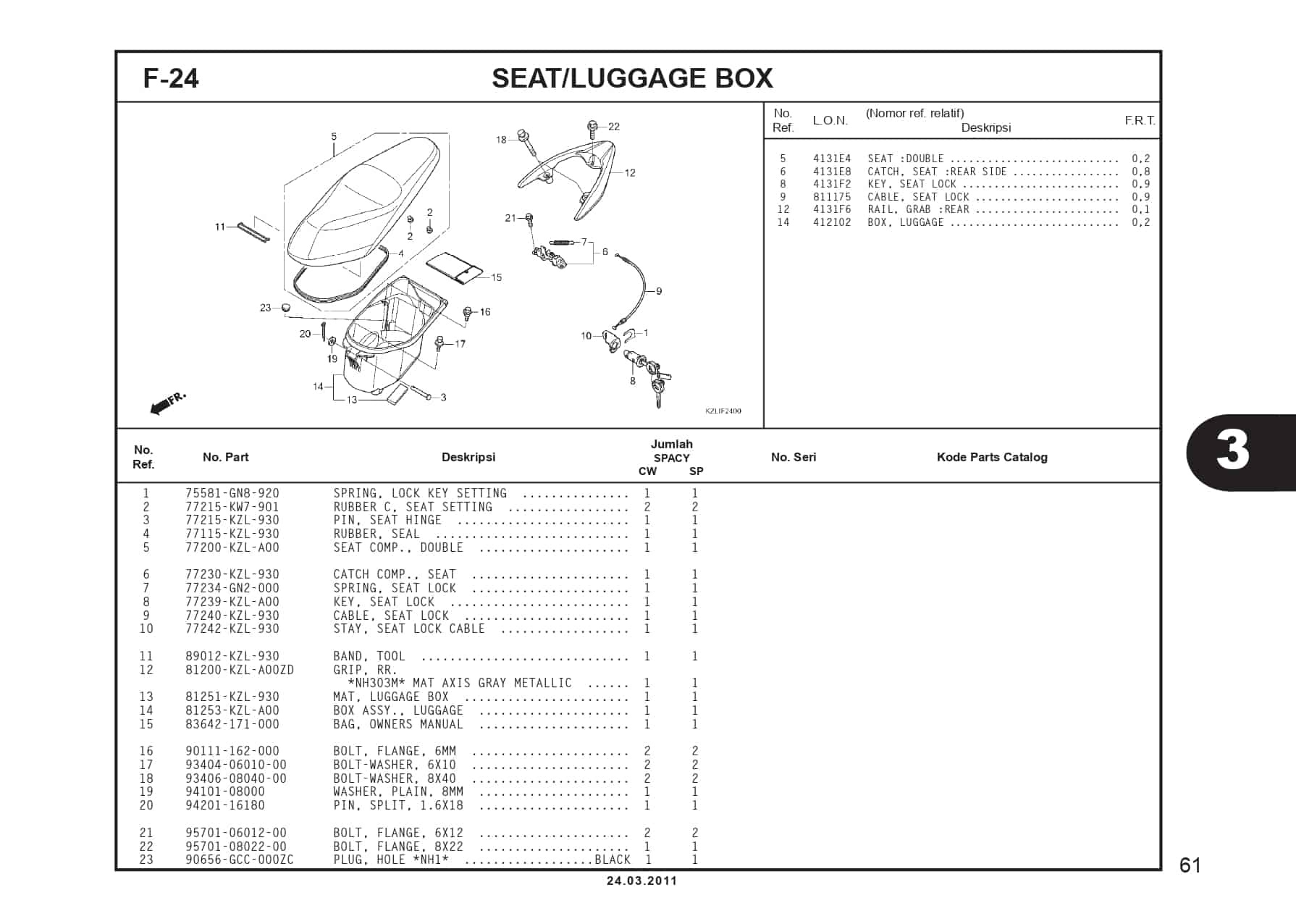

F-24 Seat/Luggage Box – Katalog Suku Cadang Honda Spacy
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SPRING LOCK KEY
Part Number : 75581GN8920
SPRING LOCK KEY
2
RUBBER C SEAT SET
Part Number : 77215KW7901
RUBBER C SEAT SET
3
PIN SEAT HINGE
Part Number : 77215KZL930
PIN SEAT HINGE
4
RUBBER SEAL
Part Number : 77115KZL930
RUBBER SEAL
5
SEAT COMP DOUBLE
Part Number : 77200KZLA00
SEAT COMP DOUBLE
6
CATCH COMP. SEAT
Part Number : 77230KZL930
CATCH COMP. SEAT
7
SPRING SEAT LOCK
Part Number : 77234GN2000
SPRING SEAT LOCK
8
KEY SEAT LOCK
Part Number : 77239KZLA00
KEY SEAT LOCK
9
CABLE, SEAT LOCK
Part Number : 77240KZL930
CABLE, SEAT LOCK
10
STAY SEAT LOCK CABLE
Part Number : 77242KZL930
STAY SEAT LOCK CABLE
11
BAND TOOL
Part Number : 89012KZL930
BAND TOOL
12
GRIP RR
Part Number : 81200KZLA00ZG
13
MAT LUGGAGE BOX
Part Number : 81251KZL930
MAT LUGGAGE BOX
14
BOX ASSY LUGGAGE
Part Number : 81253KZLA00
15
BAG,OWNERS MANUAL
Part Number : 83642171000
BAG,OWNERS MANUAL
16
BOLT FLANGE 6MM
Part Number : 90111162000
BOLT FLANGE 6MM
17
BOLT WASHER 6X10
Part Number : 934040601000
BOLT WASHER 6X10
18
BOLT FLANGE 8X40
Part Number : 934060804000
18
BOLT WASHER 8X40
Part Number : 957010804007
BOLT WASHER 8X40
19
WASHER PLAIN 8MM
Part Number : 9410108000
WASHER PLAIN 8MM
20
PIN SPLIT 1.6X18
Part Number : 9420116180
PIN SPLIT 1.6X18
21
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
22
BOLT FLANGE 8X22
Part Number : 957010802200
BOLT FLANGE 8X22
23
Plug Hole
Part Number : 90656GCC000ZE
Plug Hole
