F-4 Handle Lever/ Switch Cable – Katalog Suku Cadang Honda Scoopy FI – 2

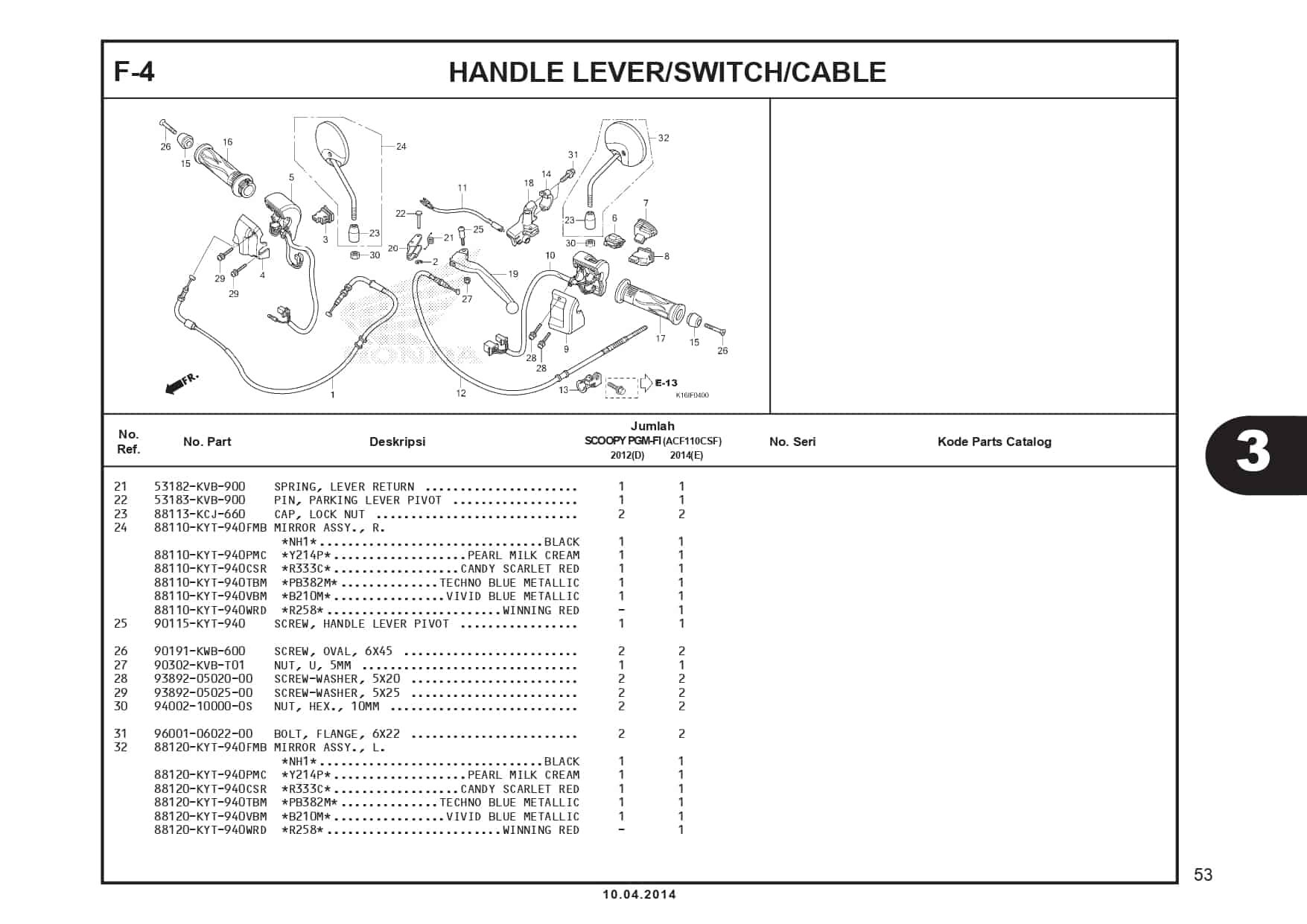

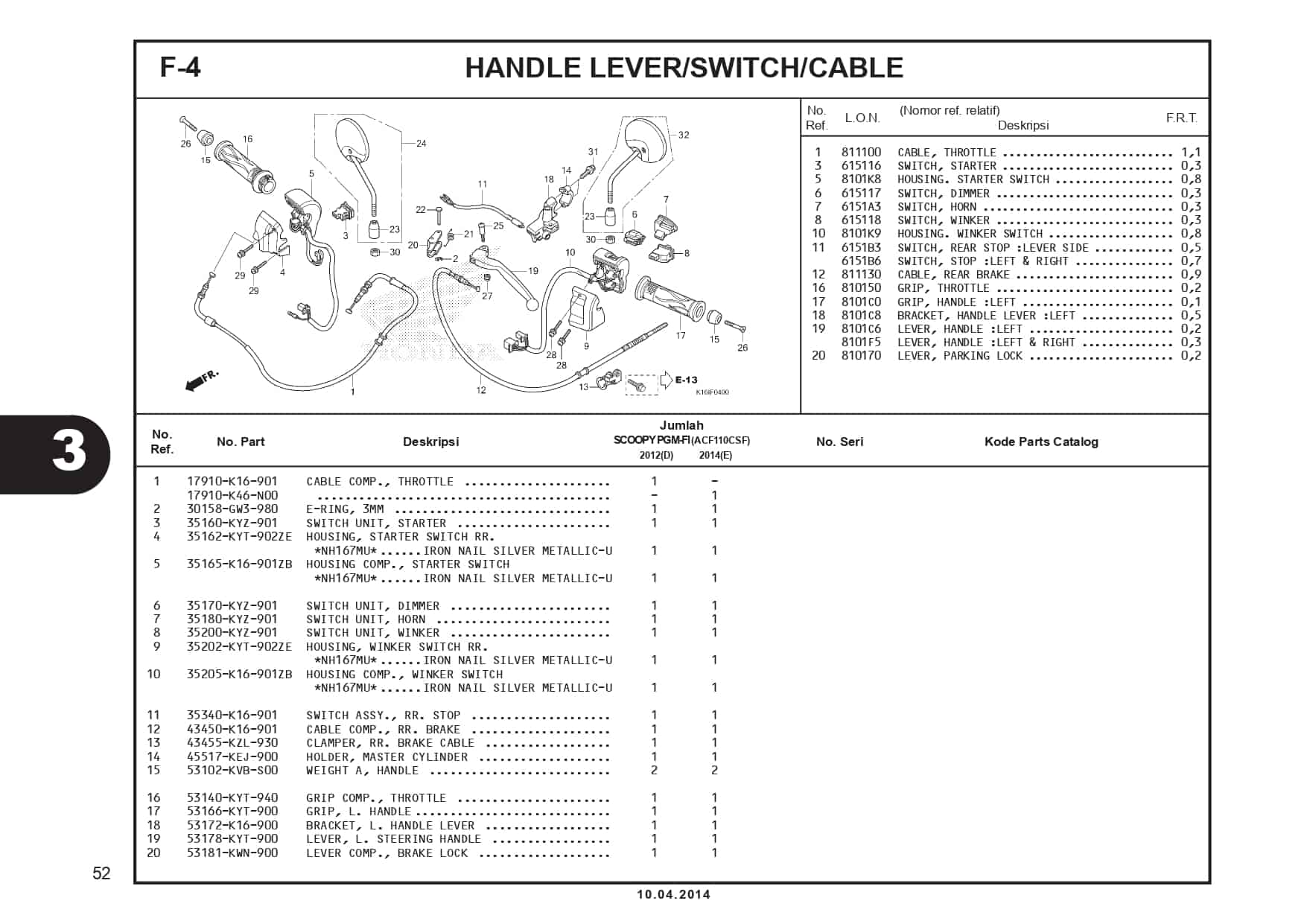

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CABLE COMP THROTTLE
Part Number : 17910K16901
CABLE COMP THROTTLE
1
CABLE COMP THROTTLE
Part Number : 17910K46N01
CABLE COMP THROTTLE
2
E-RING 3MM
Part Number : 30158GW3980
E-RING 3MM
3
SWITCH UNIT START
Part Number : 35160K20T21
SWITCH UNIT START
4
HOUSING, STARTER SWITCH RR
Part Number : 35162KYT902ZE
HOUSING, STARTER SWITCH RR
5
HOUSING, STARTER SWITCH
Part Number : 35162KYT902ZE
HOUSING, STARTER SWITCH
6
SWITCH UNIT DIMMER
Part Number : 35170KYZ901
SWITCH UNIT DIMMER
7
SWITCH UNIT HORN
Part Number : 35180KYZ901
SWITCH UNIT HORN
8
SWITCH UNIT WINKER
Part Number : 35200KYZ901
SWITCH UNIT WINKER
9
HOUSING, WINKER SWITCH RR.
Part Number : 35202KYT902ZE
HOUSING, WINKER SWITCH RR.
10
HOUSING, WINKER SWITCH
Part Number : 35202KYT902ZE
HOUSING, WINKER SWITCH
11
SWITCH ASSY., RR. STOP
Part Number : 35340K16901
SWITCH ASSY., RR. STOP
12
CABLE COMP RR BRK
Part Number : 43450K16901
CABLE COMP RR BRK
13
CLAMPER RR BRAKE CABLE
Part Number : 43455KZL930
CLAMPER RR BRAKE CABLE
14
HOLDER M/C
Part Number : 45517KEJ900
HOLDER M/C
15
WEIGHT A HDL
Part Number : 53102KVBS00
WEIGHT A HDL
16
GRIP COMP THROT
Part Number : 53140KYT940
GRIP COMP THROT
17
GRIP L HDL
Part Number : 53166KYT900
GRIP L HDL
18
BRACKET, L. HANDLE LEVER
Part Number : 53172K16900
BRACKET, L. HANDLE LEVER
19
LEVER L STRG HDL
Part Number : 53178KYT900
LEVER L STRG HDL
20
LEVER COMP. BRAKE LOCK
Part Number : 53181KWN900
LEVER COMP. BRAKE LOCK
21
SPRING RETURN LEVER
Part Number : 53182KVB900
SPRING RETURN LEVER
22
PIN PARKING LEVER PIVOT
Part Number : 53183KVB900
PIN PARKING LEVER PIVOT
23
CAP, LOCK NUT
Part Number : 88113KCJ660
CAP, LOCK NUT
24
MIRROR ASSY R BLACK
Part Number : 88110KYT940FMB
MIRROR ASSY R BLACK
24
MIRROR ASSY R PEARL
Part Number : 88110KYT940PMC
MIRROR ASSY R PEARL
24
MIRROR ASSY R RED
Part Number : 88110KYT940CSR
MIRROR ASSY R RED
24
MIRROR ASSY R TC BLUE
Part Number : 88110KYT940TBM
MIRROR ASSY R TC BLUE
24
MIRROR ASSY R VD BLUE
Part Number : 88110KYT940VBM
24
MIRROR ASSY R WINNING RED
Part Number : 88110KYT940WRD
MIRROR ASSY R WINNING RED
25
SCREW HDL LEVER PIVOT
Part Number : 90115KYT940
SCREW HDL LEVER PIVOT
26
SCREW OVAL 6X45
Part Number : 90191KWB600
SCREW OVAL 6X45
27
NUT,U,5MM
Part Number : 90302KVBT01
NUT,U,5MM
28
SCREW WASHER 5X20
Part Number : 938920502000
SCREW WASHER 5X20
29
SCREW WASHER 5X25
Part Number : 938920502500
SCREW WASHER 5X25
30
NUT HEX 10MM
Part Number : 94002100000S
NUT HEX 10MM
31
BOLT FLANGE 6X22
Part Number : 960010602200
BOLT FLANGE 6X22
32
MIRROR ASSY L BLACK
Part Number : 88120KYT940FMB
MIRROR ASSY L BLACK
32
MIRROR ASSY L PEARL
Part Number : 88120KYT940PMC
MIRROR ASSY L PEARL
32
MIRROR ASSY L RED
Part Number : 88120KYT940CSR
MIRROR ASSY L RED
32
MIRROR ASSY L TC BLUE
Part Number : 88120KYT940TBM
MIRROR ASSY L TC BLUE
32
MIRROR ASSY L VD BLUE
Part Number : 88120KYT940VBM
MIRROR ASSY L VD BLUE
32
MIRROR ASSY L WINNING RED
Part Number : 88120KYT940WRD
MIRROR ASSY L WINNING RED
