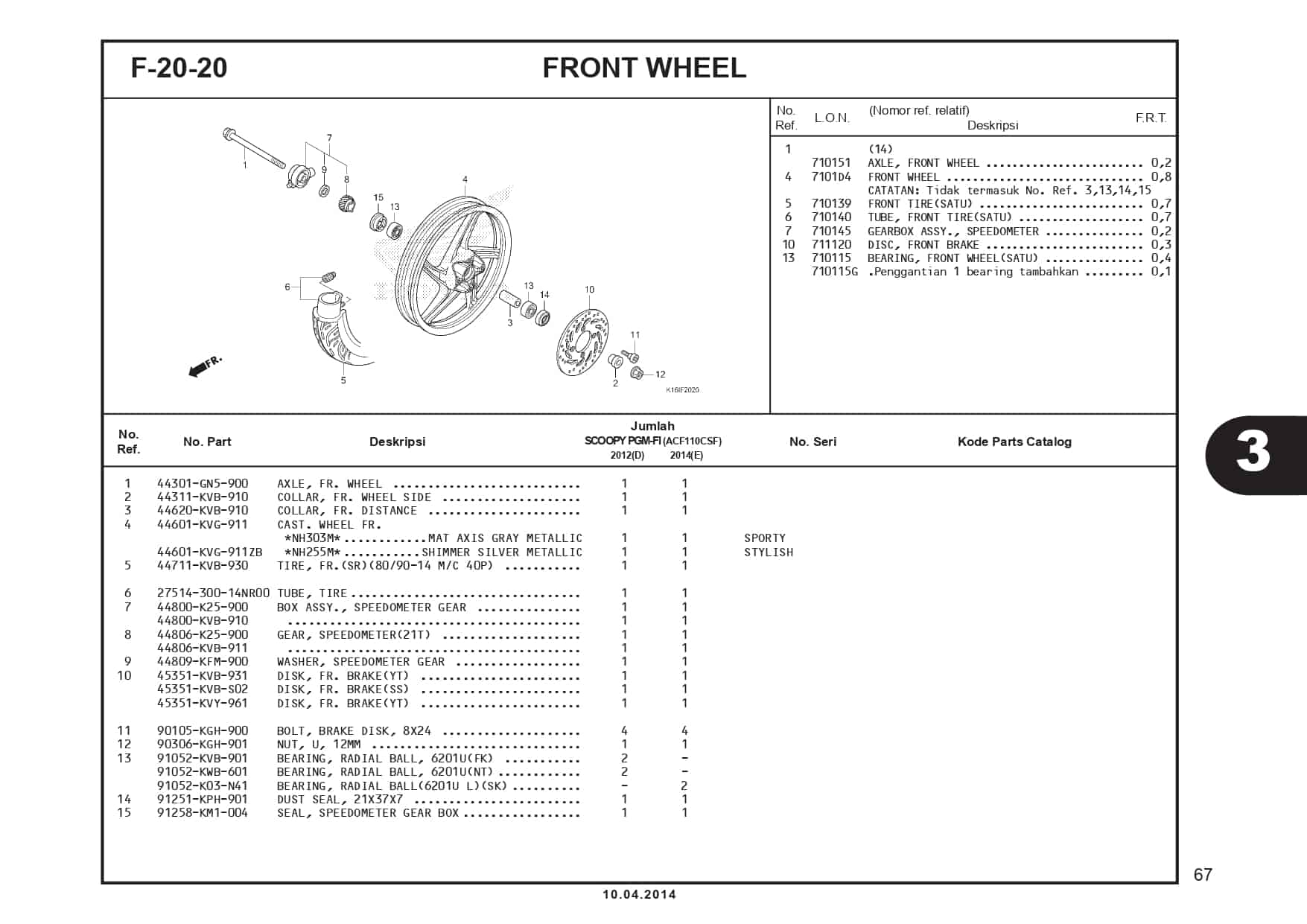

F-20-20 Front Wheel – Katalog Suku Cadang Honda Scoopy FI – 2
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
AXLE FR WHEEL
Part Number : 44301GN5900
AXLE FR WHEEL
2
COLLAR FR WHEEL SIDE
Part Number : 44311KVB910
COLLAR FR WHEEL SIDE
3
COLLAR FR DISTANCE
Part Number : 44620KVB910
COLLAR FR DISTANCE
4
CAST, WHEEL FR (MA AX GY)
Part Number : 44601KVG911
CAST, WHEEL FR (MA AX GY)
4
CAST, WHEEL FR (SR SL MT)
Part Number : 44601KVG911ZB
5
TIRE FR (80/90-14)
Part Number : 44711KVB931
TIRE FR (80/90-14)
5
Tire Fr (80/90-14 Ft235)
Part Number : 44711K59A12
Tire Fr (80/90-14 Ft235)
6
TUBE TIRE
Part Number : 44712KZT901
TUBE TIRE
7
BOX ASSY., SPEEDOMETER GEAR
Part Number : 44800K25900
BOX ASSY., SPEEDOMETER GEAR
7
BOX SPEEDOMETER GEAR
Part Number : 44800KVB910
BOX SPEEDOMETER GEAR
8
GEAR, SPEEDOMETER(21T)
Part Number : 44806K25900
GEAR, SPEEDOMETER(21T)
8
GEAR, SPEEDOMETER(21T)
Part Number : 44806KVB911
9
WASHER,SPDMT GEAR
Part Number : 44809KFM900
WASHER,SPDMT GEAR
10
DISK FR BRAKE
Part Number : 45351KVB931
DISK FR BRAKE
10
DISK FR BRAKE
Part Number : 45351KVBS02
DISK FR BRAKE
10
DISK FR BRAKE
Part Number : 45351KVY961
DISK FR BRAKE
11
BOLT BRK DISK 8X24
Part Number : 90105KGH900
BOLT BRK DISK 8X24
12
NUT,U,12MM
Part Number : 90306KGH901
NUT,U,12MM
13
BEARING,RADIAL BALL 6201
Part Number : HB6201
BEARING,RADIAL BALL 6201
13
BEARING,RADIAL BALL 6201(U)
Part Number : HB6201RS
BEARING,RADIAL BALL 6201(U)
13
BRG BALL RADIAL 6201U L
Part Number : 91052K03N41
BRG BALL RADIAL 6201U L
14
DUST SEAL 21 X 37 X 7
Part Number : 91251KPH901
DUST SEAL 21 X 37 X 7
14
DUST SEAL 21 X 37 X 7
Part Number : 91251K40F01
14
DUST SEAL 21X37X7(ARAI)
Part Number : 91251K35V01
DUST SEAL 21X37X7(ARAI)
15
SEAL SPEEDOMETER GEAR BOX
Part Number : 91258KM1004
SEAL SPEEDOMETER GEAR BOX
