Diagram Bagian

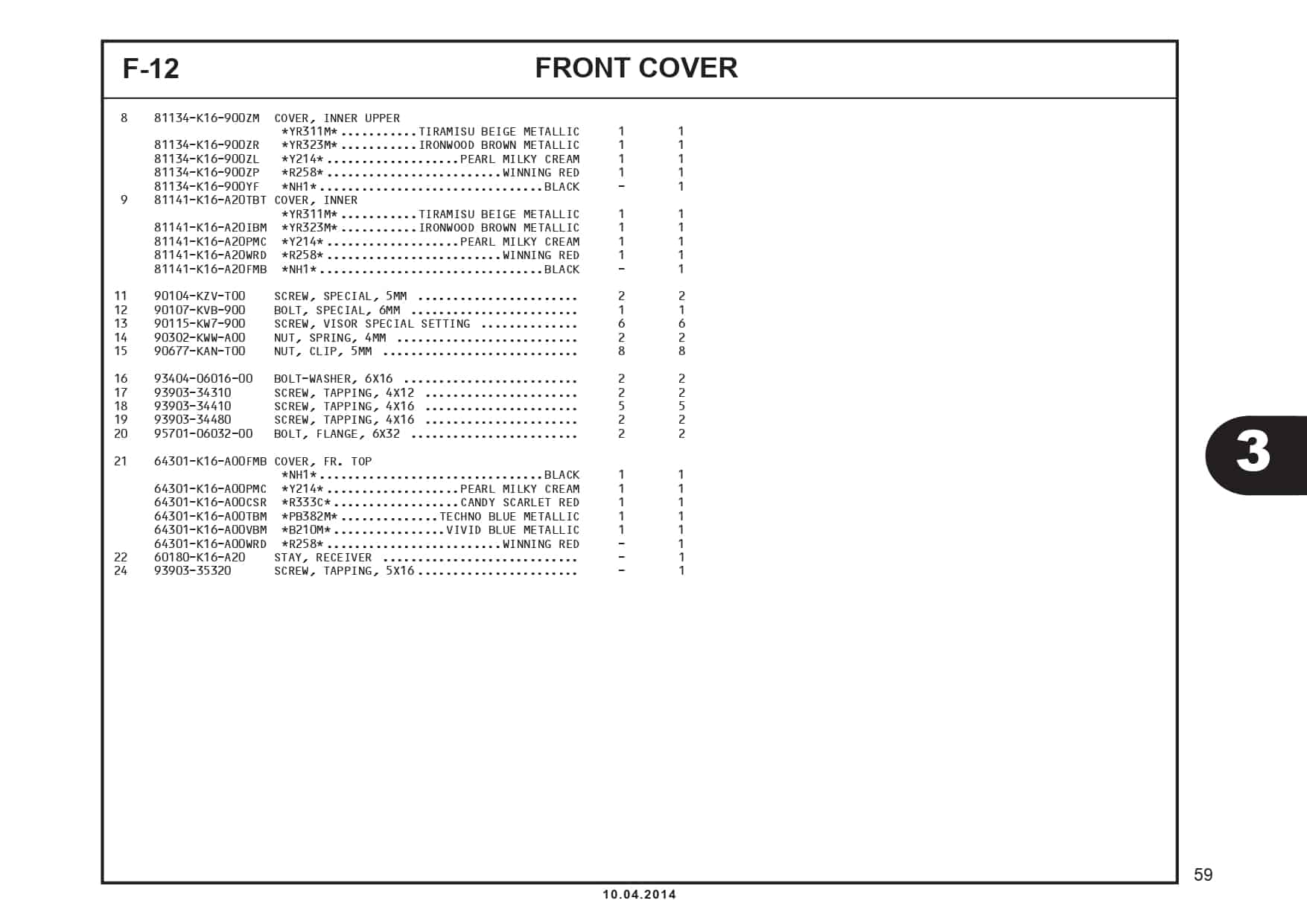

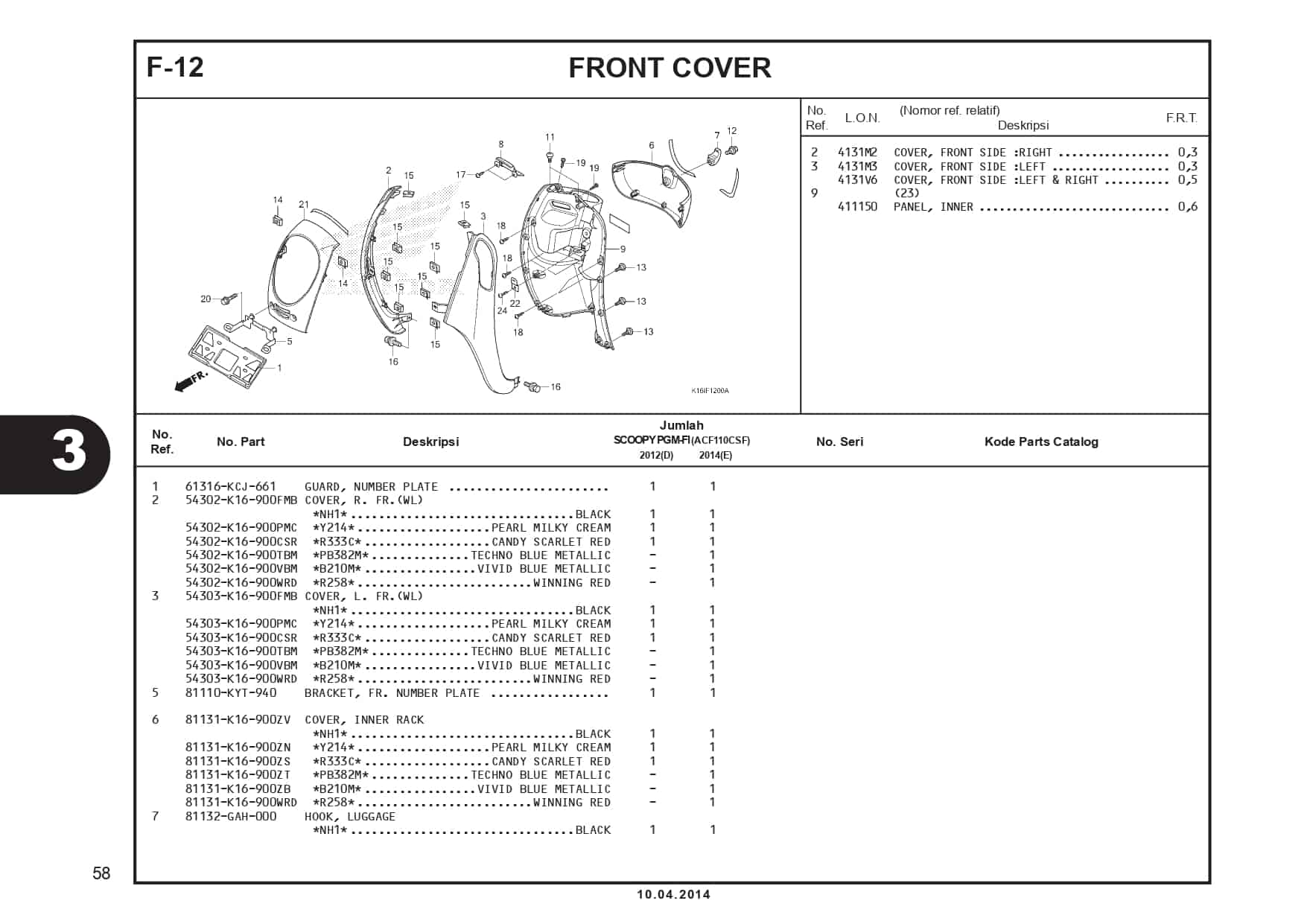

F-12 Front Cover – Katalog Suku Cadang Honda Scoopy FI – 2
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
GUARD, NUMBER PLATE
Part Number : 61316KCJ661
GUARD, NUMBER PLATE
2
COVER R FR(BLK)
Part Number : 54302K16900FMB
COVER R FR(BLK)
2
COVER R FR(PL ML CR)
Part Number : 54302K16900PMC
COVER R FR(PL ML CR)
2
COVER R FR(CN SC RD)
Part Number : 54302K16900CSR
COVER R FR(CN SC RD)
2
COVER R FR(TH BL MT)
Part Number : 54302K16900TBM
COVER R FR(TH BL MT)
2
COVER R FR(VD BL MT)
Part Number : 54302K16900VBM
COVER R FR(VD BL MT)
2
COVER R FR (WN RD)
Part Number : 54302K16900WRD
COVER R FR (WN RD)
3
COVER L FR(BLK)
Part Number : 54303K16900FMB
COVER L FR(BLK)
3
COVER L FR(PL ML CR)
Part Number : 54303K16900PMC
COVER L FR(PL ML CR)
3
COVER L FR(CN SC RD)
Part Number : 54303K16900CSR
COVER L FR(CN SC RD)
3
COVER L FR(TH BL MT)
Part Number : 54303K16900TBM
COVER L FR(TH BL MT)
3
COVER L FR(VD BL MT)
Part Number : 54303K16900VBM
COVER L FR(VD BL MT)
3
COVER L FR (WN RD)
Part Number : 54303K16900WRD
COVER L FR (WN RD)
5
BRACKET FR NUMBER PLATE
Part Number : 81110KYT940
BRACKET FR NUMBER PLATE
6
COVER INR RACK(BLK)
Part Number : 81131K16900ZV
COVER INR RACK(BLK)
6
COVER INR RACK(CN SC RD)
Part Number : 81131K16900ZS
COVER INR RACK(CN SC RD)
6
COVER INR RACK(TH BL MT)
Part Number : 81131K16900ZT
COVER INR RACK(TH BL MT)
6
COVER INR RACK(VD BL MT)
Part Number : 81131K16900ZB
COVER INR RACK(VD BL MT)
6
COVER INR RACK (WN RD)
Part Number : 81131K16900WRD
COVER INR RACK (WN RD)
7
HOOK, LUAGGE
Part Number : 81132GAH000YV
HOOK, LUAGGE
8
COVER INR UPPER (IR BR MT)
Part Number : 81134K16900ZR
COVER INR UPPER (IR BR MT)
8
COVER INR UPPER(PL ML CR)
Part Number : 81134K16900ZL
COVER INR UPPER(PL ML CR)
8
COVER INR UPPER(WN RD)
Part Number : 81134K16900ZP
COVER INR UPPER(WN RD)
8
COVER INR UPPER (BLK)
Part Number : 81134K16900YF
COVER INR UPPER (BLK)
9
COVER INNER (PL ML CR)
Part Number : 81141K16A20PMC
COVER INNER (PL ML CR)
11
SCREW, SPECIAL, 5MM
Part Number : 90104KZVT00
SCREW, SPECIAL, 5MM
12
BOLT SPECIAL 6MM
Part Number : 90107KVB900
BOLT SPECIAL 6MM
13
SCREW VISOR SPC.
Part Number : 90115KW7900
SCREW VISOR SPC.
14
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
15
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
16
BOLT WASHER 6X16
Part Number : 934040601600
BOLT WASHER 6X16
17
SCREW TAPPING 4X12
Part Number : 9390334310
SCREW TAPPING 4X12
18
SCREW TAPPING 4X16
Part Number : 9390334410
SCREW TAPPING 4X16
19
SCREW TAPPING 4X16
Part Number : 9390334480
SCREW TAPPING 4X16
20
BOLT FLANGE 6X32
Part Number : 957010603200
BOLT FLANGE 6X32
21
COVER FR TOP(BLK)
Part Number : 64301K16A00FMB
COVER FR TOP(BLK)
21
COVER FR TOP(PL ML CR)
Part Number : 64301K16A00PMC
COVER FR TOP(PL ML CR)
21
COVER FR TOP(CN SC RD)
Part Number : 64301K16A00CSR
COVER FR TOP(CN SC RD)
21
COVER FR TOP (WN RD)
Part Number : 64301K16A00WRD
COVER FR TOP (WN RD)
22
STAY, RECEIVER
Part Number : 60180K16A20
STAY, RECEIVER
24
SCREW TAPPING 5X16
Part Number : 9390335320
SCREW TAPPING 5X16
