F2- Meter – Katalog Honda Scoopy eSP K93H

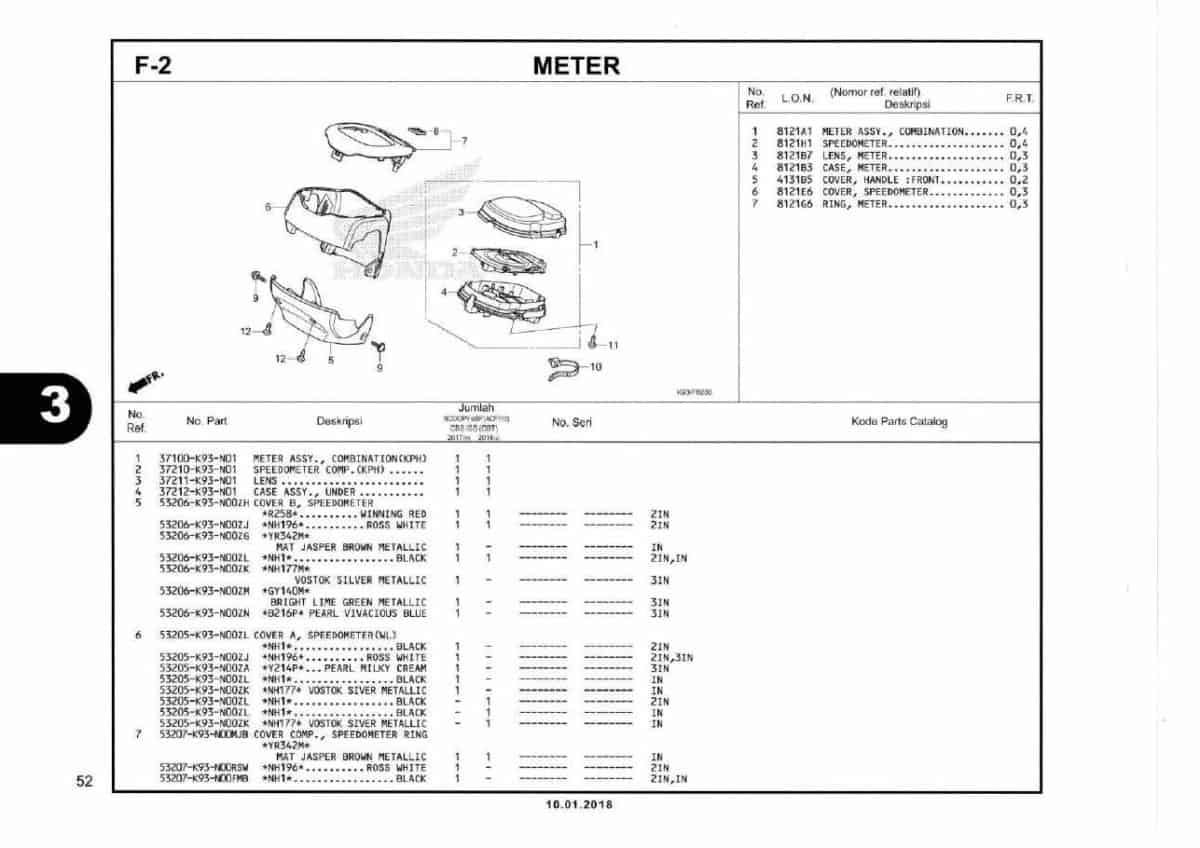

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
METER ASSY COMB
Part Number : 37100K93N02
METER ASSY COMB
2
SPEEDOMETER COMP. (KPH)
Part Number : 37210K93N01
SPEEDOMETER COMP. (KPH)
3
LENS
Part Number : 37211K93N01
LENS
4
CASE ASSY, UNDER
Part Number : 37212K93N01
CASE ASSY, UNDER
5
COVER B, SPEEDOMETER *R258* WINNING RED
Part Number : 53206K93N00ZH
COVER B, SPEEDOMETER *R258* WINNING RED
5
Cover B Speedometer (MA JB MT)
Part Number : 53206K93N00ZG
Cover B Speedometer (MA JB MT)
5
Cover B, Spdmt (RO WH)
Part Number : 53206K93N00ZJ
Cover B, Spdmt (RO WH)
5
Cover B Speedometer (BLK)
Part Number : 53206K93N00ZL
Cover B Speedometer (BLK)
5
Cover B Speedometer (PE VI BL)
Part Number : 53206K93N00ZN
Cover B Speedometer (PE VI BL)
5
Cover B, Spdmtr (PL FD WH)
Part Number : 53206K93N00ZQ
Cover B, Spdmtr (PL FD WH)
5
Cover B, Spdmt (VA RD)
Part Number : 53206K93N00ZR
Cover B, Spdmt (VA RD)
6
COVER A, SPEEDOMETER (WL) *NH1* BLACK
Part Number : 53205K93N00ZL
COVER A, SPEEDOMETER (WL) *NH1* BLACK
6
Cover A Spdmt Cream
Part Number : 53205K93N00ZA
Cover A Spdmt Cream
6
Cover A, SPDMT (RO WH)
Part Number : 53205K93N00ZJ
Cover A, SPDMT (RO WH)
6
Cover A Speedometer (VO SL MT)
Part Number : 53205K93N00ZK
Cover A Speedometer (VO SL MT)
6
Cover A Speedometer MT GN BL
Part Number : 53205K93N00ZW
Cover A Speedometer MT GN BL
7
COVER COMP., SPEEDOMETER RING *YR342M* MAT JASPER BROWN METALLIC
Part Number : 53207K93N00MJB
COVER COMP., SPEEDOMETER RING *YR342M*  MAT JASPER BROWN METALLIC
7
Cover Ring Spdmt (BR LM GR)
Part Number : 53207K93N00BLM
Cover Ring Spdmt (BR LM GR)
7
Cover Ring Speedometer Black
Part Number : 53207K93N00FMB
Cover Ring Speedometer Black
7
Cover SPDMTR Ring (MA SL RD)
Part Number : 53207K93N00MSR
Cover SPDMTR Ring (MA SL RD)
7
Cover Spdmtr Ring (PL FD WH)
Part Number : 53207K93N00PFW
Cover Spdmtr Ring (PL FD WH)
7
Cover Ring Speedometer (RO WH)
Part Number : 53207K93N00RSW
Cover Ring Speedometer (RO WH)
7
Cover Ring Speedometer (PE VI BL)
Part Number : 53207K93N00PVB
Cover Ring Speedometer (PE VI BL)
7
Cover Ring SPDMT (VO SL MT)
Part Number : 53207K93N00VSM
Cover Ring SPDMT (VO SL MT)
8
EMBLEM, PRODUCT (MR)
Part Number : 86150KPG901
EMBLEM, PRODUCT (MR)
9
SCREW, PAN, 5X16
Part Number : 90107K93N00
SCREW, PAN, 5X16
10
CLIP, HARNESS BAND
Part Number : 91540KPH902
CLIP, HARNESS  BAND
11
SCREW, TAPPING, 5X16
Part Number : 9390325310
SCREW, TAPPING, 5X16
12
SCREW, TAPPING, 4X12
Part Number : 9390334380
SCREW, TAPPING, 4X12
