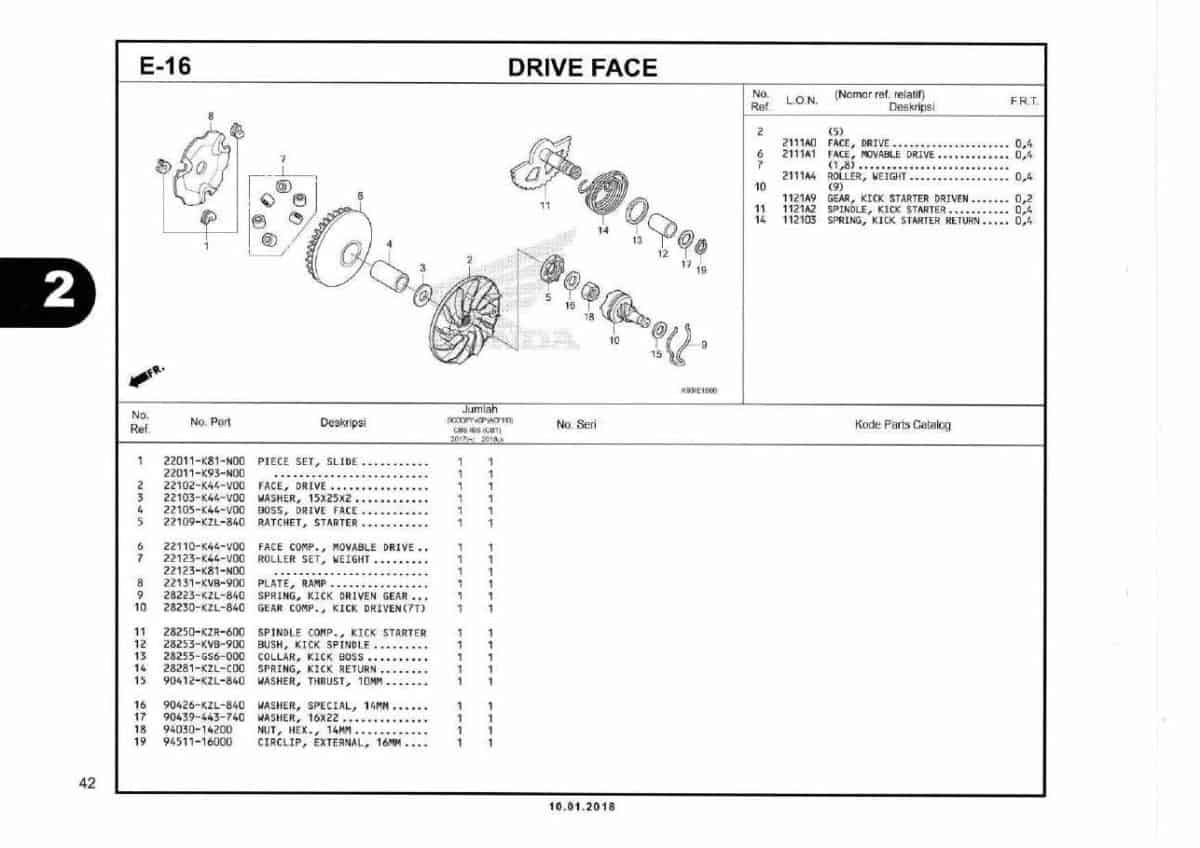

E16- Drive Face – Katalog Honda Scoopy eSP K93H
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
PIECE SET, SLIDE
Part Number : 22011K81N00
PIECE SET, SLIDE
1
PIECE SET, SLIDE
Part Number : 22011K93N00
PIECE SET, SLIDE
1
PIECE SET, SLIDE
Part Number : 22011KVBT00
PIECE SET, SLIDE
2
FACE, DRIVE
Part Number : 22102K44V00
FACE, DRIVE
3
WASHER, 15X25X2
Part Number : 22103K44V00
WASHER, 15X25X2
4
BOSS, DRIVE FACE
Part Number : 22105K44V00
BOSS, DRIVE FACE
5
RATCHET, STARTER
Part Number : 22109KZL840
RATCHET, STARTER
6
FACE COMP., MOVABLE DRIVE
Part Number : 22110K44V00
FACE COMP., MOVABLE DRIVE
7
ROLLER SET, WEIGHT
Part Number : 22123K44V00
ROLLER SET, WEIGHT
7
ROLLER SET, WEIGHT
Part Number : 22123K81N00
ROLLER SET, WEIGHT
7
ROLLER SET, WEIGHT
Part Number : 2212AKVB900
ROLLER SET, WEIGHT
7
ROLLER SET, WEIGHT
Part Number : 2212AK44V00
ROLLER SET, WEIGHT
8
PLATE, RAMP
Part Number : 22131KVB900
PLATE, RAMP
9
SPRING, KICK DRIVEN GEAR
Part Number : 28223KZL840
SPRING, KICK DRIVEN GEAR
10
GEAR COMP, KICK DRIVEN (7T)
Part Number : 28230KZL840
GEAR COMP,  KICK DRIVEN (7T)
10
GEAR COMP, KICK DRIVEN (7T)
Part Number : 28230KVB900
GEAR COMP,  KICK DRIVEN (7T)
11
SPLIND COMP., KICK STARTER
Part Number : 28250KZR600
SPLIND COMP., KICK STARTER
12
BLUSH, KICK SPINDEL
Part Number : 28253KVB900
BLUSH, KICK SPINDEL
13
COLLAR, KICK BOSS
Part Number : 28255GS6000
COLLAR, KICK BOSS
14
SPRING, KICK RETURN
Part Number : 28281KZLC00
SPRING, KICK RETURN
15
WASHER,THRUST , 10MM
Part Number : 90412KZL840
WASHER,THRUST , 10MM
16
WASHER, SPECIAL, 14MM
Part Number : 90426KZL840
WASHER, SPECIAL, 14MM
17
WASHER, 16X22
Part Number : 90439443740
WASHER, 16X22
18
NUT,HEX., 14MM
Part Number : 9403014200
NUT,HEX., 14MM
19
CIRCLIP, EXTERNAL,16MM
Part Number : 9451116000
CIRCLIP, EXTERNAL,16MM
