Diagram Bagian

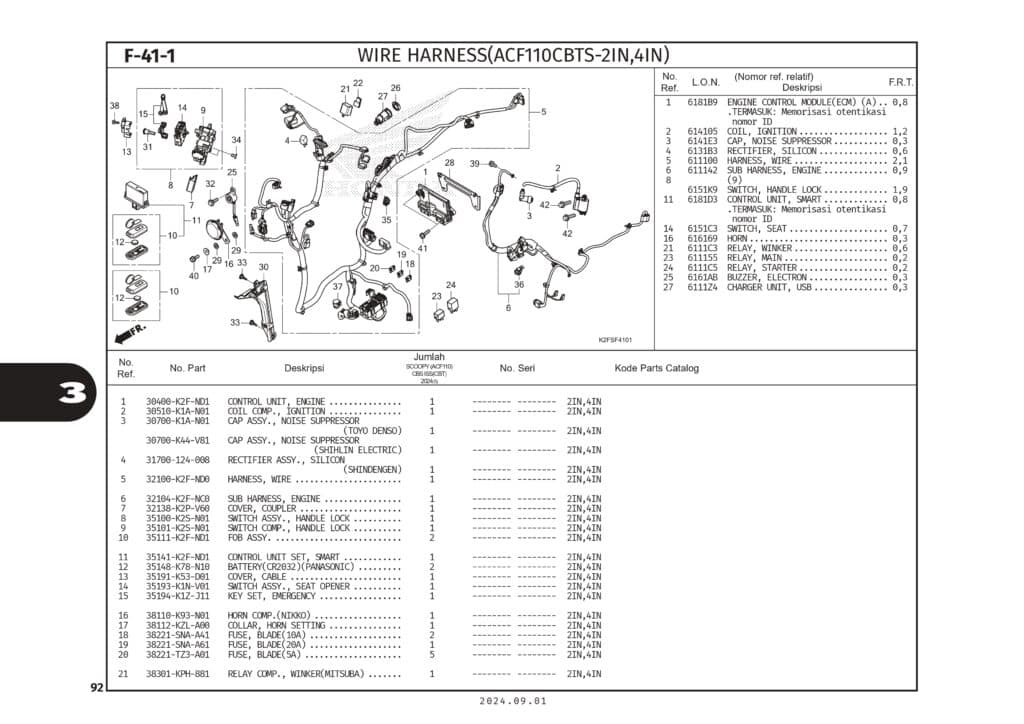

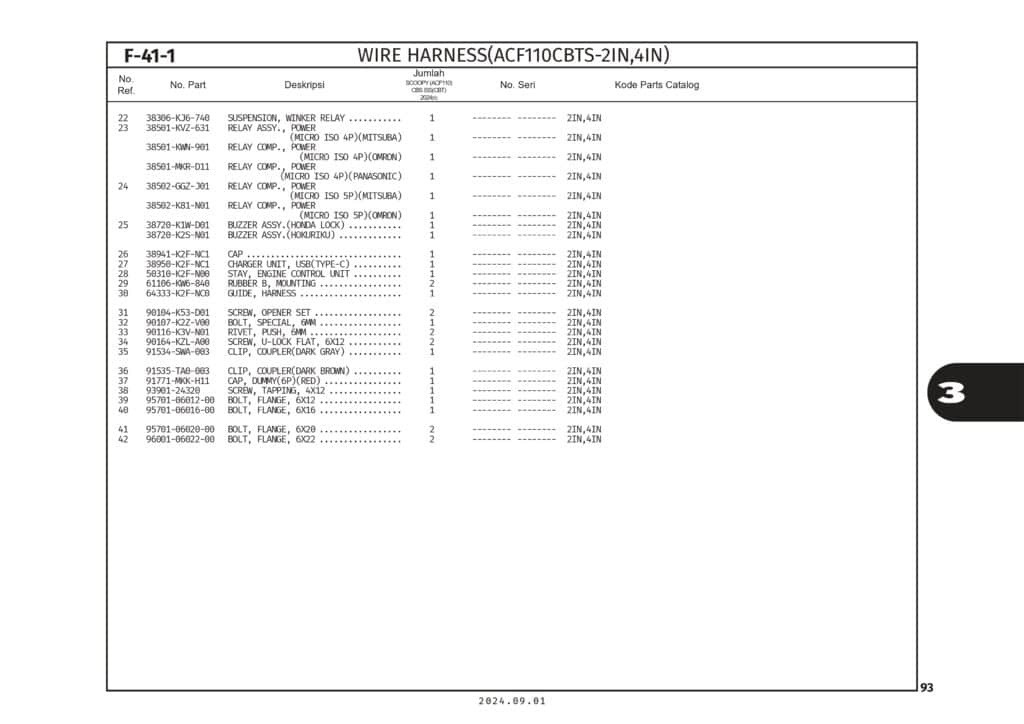

F-41-1 Wire Harness (ACF110CBTS-2IN,4IN) – Katalog Honda Scoopy eSP K2FP
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
ENG CONTROL UNIT
Part Number : 30400K2FND1
2
COIL COMP,IGN(MP39)
Part Number : 30510K1AN01
COIL COMP,IGN(MP39)
3
CAP ASSY,NOISE SUPPRESSOR
Part Number : 30700K1AN01
CAP ASSY,NOISE SUPPRESSOR
3
CAP ASSY,NOISE SUPPRESSOR
Part Number : 30700K44V81
CAP ASSY,NOISE SUPPRESSOR
4
RECTIFIER SILICON
Part Number : 31700124008
RECTIFIER SILICON
5
HARNESS WIRE
Part Number : 32100K2FND0
6
SUB HARNESS,ENG
Part Number : 32104K2FNC0
7
COVER,COUPLER
Part Number : 32138K2PV60
COVER,COUPLER
8
SWITCH ASSY,HNDL LOCK
Part Number : 35100K2SN01
SWITCH ASSY,HNDL LOCK
9
SWITCH COMP,HNDL LOCK
Part Number : 35101K2SN01
SWITCH COMP,HNDL LOCK
10
FOB ASSY
Part Number : 35111K2FND1
11
SET,SMART CONTROL UNIT
Part Number : 35141K2FND1
12
BATTERY
Part Number : 35148K78N10
BATTERY
13
COVER CABLE
Part Number : 35191K53D01
COVER CABLE
14
SW ASSY,SEAT OPENER
Part Number : 35193K1NV01
SW ASSY,SEAT OPENER
15
SET,EMERGENCY KEY
Part Number : 35194K1ZJ11
SET,EMERGENCY KEY
16
HORN COMP
Part Number : 38110K93N01
HORN COMP
17
COLLAR HORN SETTING
Part Number : 38112KZLA00
COLLAR HORN SETTING
18
FUSE, BLADE(10A)
Part Number : 38221SNAA41
FUSE, BLADE(10A)
19
BLADE FUSE,20A LOW-PROFILE
Part Number : 38221SNAA61
BLADE FUSE,20A LOW-PROFILE
20
BLADE FUSE,5A(LOW-PROFILE)
Part Number : 38221TZ3A01
BLADE FUSE,5A(LOW-PROFILE)
21
RELAY COMP WINKER
Part Number : 38301KPH881
RELAY COMP WINKER
22
SUSPENSION,RELAY
Part Number : 38306KJ6740
SUSPENSION,RELAY
23
RELAY COMP,MICROISO LOW HIGHT
Part Number : 38501KVZ631
RELAY COMP,MICROISO LOW HIGHT
24
RELAY COMP., POWER
Part Number : 38501KWN901
RELAY COMP., POWER
24
RELAY COMP POWER
Part Number : 38501MKRD11
24
RELAY COMP POWER
Part Number : 38502GGZJ01
RELAY COMP POWER
24
RELAY COMP POWER
Part Number : 38502K81N01
RELAY COMP POWER
25
BUZZER ASSY
Part Number : 38720K1WD01
BUZZER ASSY
25
BUZZER ASSY
Part Number : 38720K2SN01
BUZZER ASSY
26
CAP
Part Number : 38941K2FNC1
27
UNIT COMP,USB CHARGER (TYPE-C)
Part Number : 38950K2FNC1
28
STAY, ECU
Part Number : 50310K2FN00
STAY, ECU
29
RUBBER B, MOUNTING
Part Number : 61106KW6840
RUBBER B, MOUNTING
30
GUIDE,HARNESS
Part Number : 64333K2FNC0
31
SCREW OPENER SET
Part Number : 90104K53D01
SCREW OPENER SET
32
BOLT.SPECIAL 6MM
Part Number : 90107K2ZV00
BOLT.SPECIAL 6MM
33
RIVET,PUSH 6MM
Part Number : 90116K3VN01
RIVET,PUSH 6MM
34
SCREW U-LOCK FLAT 6X12
Part Number : 90164KZLA00
SCREW U-LOCK FLAT 6X12
35
CLIP, COUPLER(DARK GRAY)
Part Number : 91534SWA003
CLIP, COUPLER(DARK GRAY)
36
CLIP, COUPLER(DARK BROWN)
Part Number : 91535TA0003
CLIP, COUPLER(DARK BROWN)
37
DUMMY WPC 6P 025M
Part Number : 91771MKKH11
DUMMY WPC 6P 025M
38
SCREW,TAPP 4X12
Part Number : 9390124320
SCREW,TAPP 4X12
39
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
40
BOLT FLANGE 6X16
Part Number : 957010601600
BOLT FLANGE 6X16
41
BOLT FLANGE 6X20
Part Number : 957010602000
BOLT FLANGE 6X20
42
BOLT FLANGE 6X22
Part Number : 960010602200
BOLT FLANGE 6X22
