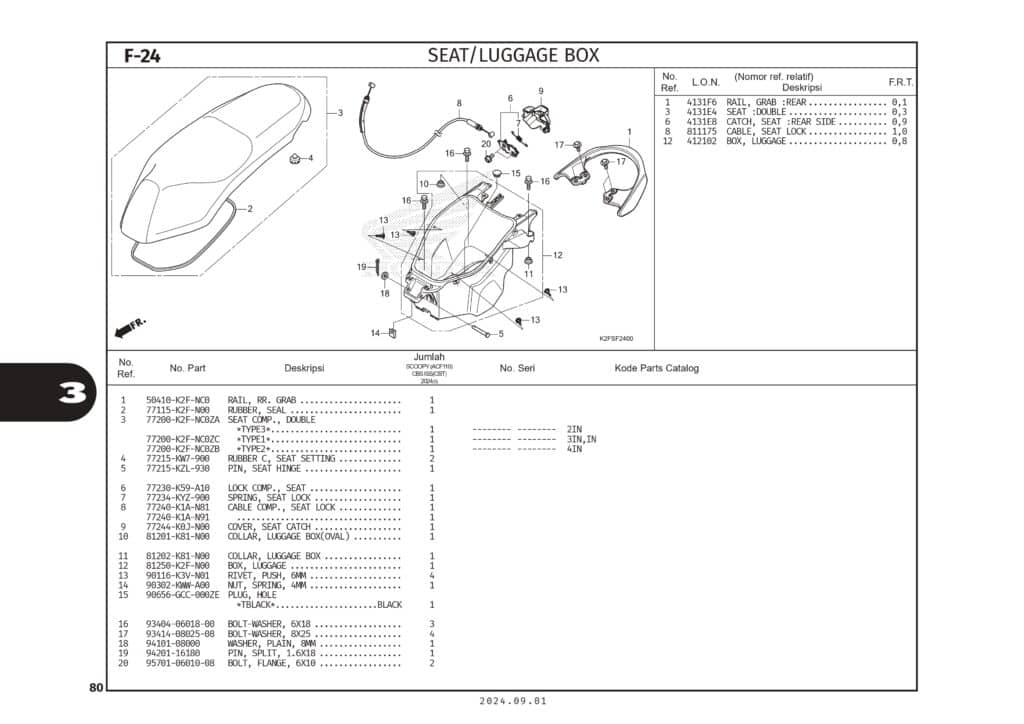

F-24 Seat Luggage Box – Katalog Honda Scoopy eSP K2FP
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
RAIL,RR GRAB
Part Number : 50410K2FNC0
2
RUBBER, SEAL
Part Number : 77115K2FN00
RUBBER, SEAL
3
SEAT COMP, DOUBLE TYPE 3
Part Number : 77200K2FNC0ZA
SEAT COMP, DOUBLE TYPE 3
3
SEAT COMP, DOUBLE TYPE 1
Part Number : 77200K2FNC0ZC
SEAT COMP, DOUBLE TYPE 1
3
SEAT COMP, DOUBLE TYPE 2
Part Number : 77200K2FNC0ZB
SEAT COMP, DOUBLE TYPE 2
4
RUBR.C SEAT SET
Part Number : 77215KW7900
RUBR.C SEAT SET
5
PIN SEAT HINGE
Part Number : 77215KZL930
PIN SEAT HINGE
6
LOCK COMP., SEAT
Part Number : 77230K59A10
LOCK COMP., SEAT
7
SPRING SEAT LOCK
Part Number : 77234KYZ900
SPRING SEAT LOCK
8
CABLE COMP,SEAT LOCK
Part Number : 77240K1AN81
8
CABLE COMP,SEAT LOCK
Part Number : 77240K1AN91
9
COVER,SEAT CATCH
Part Number : 77244K0JN00
COVER,SEAT CATCH
10
COLLAR BOX LUGGAGE
Part Number : 81201K81N00
COLLAR BOX LUGGAGE
11
COLLAR BOX LUGGAGE
Part Number : 81202K81N00
COLLAR BOX LUGGAGE
12
BOX,LUGGAGE
Part Number : 81250K2FN00
BOX,LUGGAGE
13
RIVET,PUSH 6MM
Part Number : 90116K3VN01
RIVET,PUSH 6MM
14
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
15
PLUG HOLE
Part Number : 90656GCC000ZE
PLUG HOLE
16
BOLT WASHER 6X18
Part Number : 934040601800
BOLT WASHER 6X18
17
BOLT-WASH.,8X25
Part Number : 934140802508
18
WASHER PLAIN 8MM
Part Number : 9410108000
WASHER PLAIN 8MM
19
PIN SPLIT 1.6X18
Part Number : 9420116180
PIN SPLIT 1.6X18
20
BOLT FLANGE 6X10
Part Number : 957010601008
BOLT FLANGE 6X10
