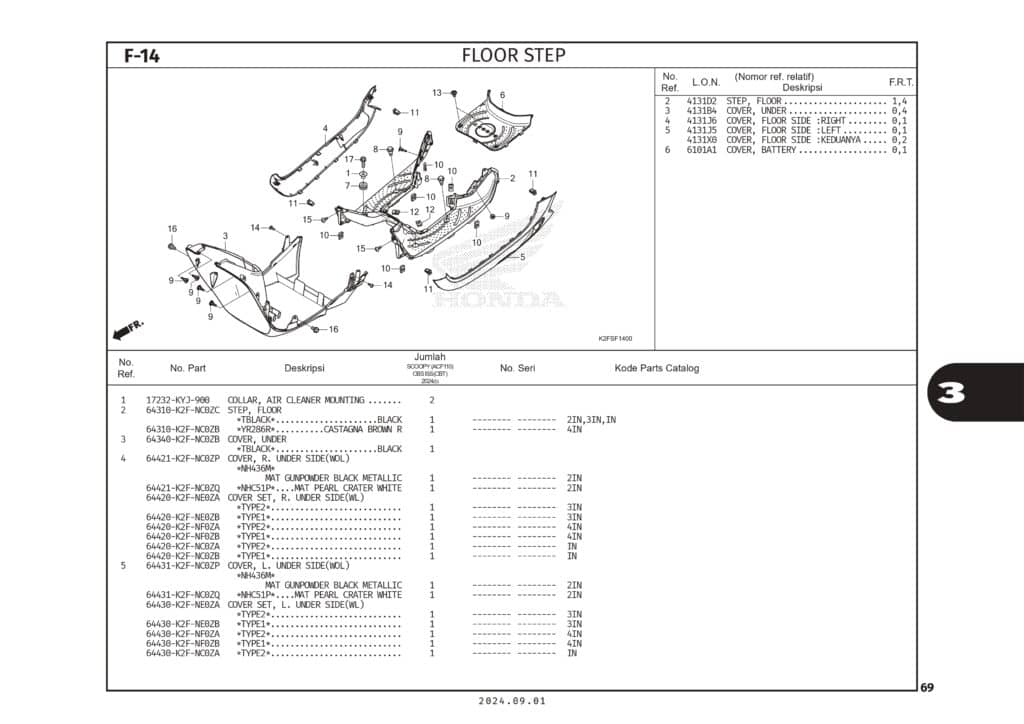

F-14 Floor Step – Katalog Honda Scoopy eSP K2FP
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COLLAR, AIR CLEANER MOUNTING
Part Number : 17232KYJ900
COLLAR, AIR CLEANER MOUNTING
2
STEP,FLOOR
Part Number : 64310K2FNC0ZC
2
STEP,FLOOR MBYR-286R
Part Number : 64310K2FNC0ZB
3
COVER,UNDER
Part Number : 64340K2FNC0ZB
COVER,UNDER
4
COVER, UNDER R SIDE (MT GN BL)
Part Number : 64421K2FNC0ZP
4
COVER, UNDER R SIDE (MA PR CR)
Part Number : 64421K2FNC0ZQ
4
64420K2FNE0ZA
Part Number : 64420K2FNE0ZA
4
64420K2FNE0ZB
Part Number : 64420K2FNE0ZB
4
64420K2FNF0ZA
Part Number : 64420K2FNF0ZA
4
64420K2FNF0ZB
Part Number : 64420K2FNF0ZB
4
64420K2FNC0ZA
Part Number : 64420K2FNC0ZA
4
64420K2FNC0ZB
Part Number : 64420K2FNC0ZB
5
COVER, UNDER L SIDE (MT GN BL)
Part Number : 64431K2FNC0ZP
COVER, UNDER L SIDE (MT GN BL)
5
COVER, UNDER L SIDE (MA PR CR)
Part Number : 64431K2FNC0ZQ
5
Cover Under Left Side (VA RD)
Part Number : 64431K2FNC0ZL
Cover Under Left Side (VA RD)
5
Cover Under Left Side (MT SO RED)
Part Number : 64431K2FNC0ZM
Cover Under Left Side (MT SO RED)
5
64430K2FNE0ZA
Part Number : 64430K2FNE0ZA
5
64430K2FNE0ZB
Part Number : 64430K2FNE0ZB
5
64430K2FNF0ZA
Part Number : 64430K2FNF0ZA
5
64430K2FNF0ZB
Part Number : 64430K2FNF0ZB
5
64430K2FNC0ZA
Part Number : 64430K2FNC0ZA
5
64430K2FNC0ZB
Part Number : 64430K2FNC0ZB
6
LID,BATTERY MBYR-286R
Part Number : 64460K2FNC0ZC
6
LID,BATTERY
Part Number : 64460K2FNC0ZB
7
RUBBER COVER
Part Number : 83545KCJ690
RUBBER COVER
8
BOLT,SPECIAL 6MM
Part Number : 90101K15900
BOLT,SPECIAL 6MM
9
RIVET,PUSH 6MM
Part Number : 90116K3VN01
RIVET,PUSH 6MM
10
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
11
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
12
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
13
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
14
SCREW TAPPING 4X12
Part Number : 9390324310
SCREW TAPPING 4X12
15
SCREW TAPPING 4X12
Part Number : 9390334380
SCREW TAPPING 4X12
16
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
17
BOLT FLANGE 6X20
Part Number : 957010602007
BOLT FLANGE 6X20
