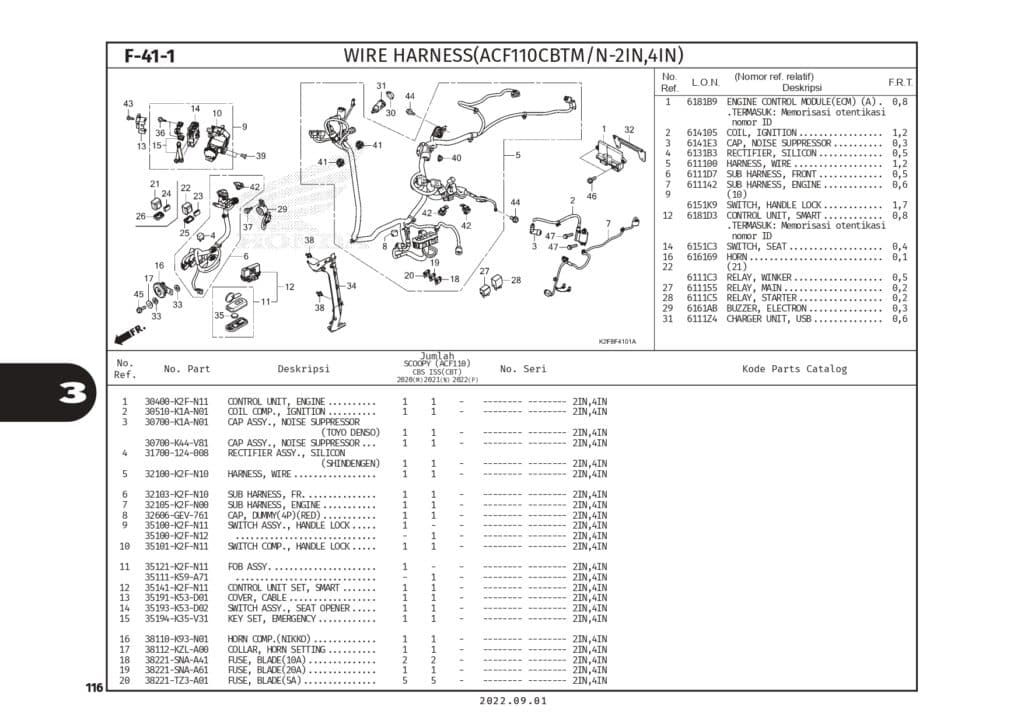

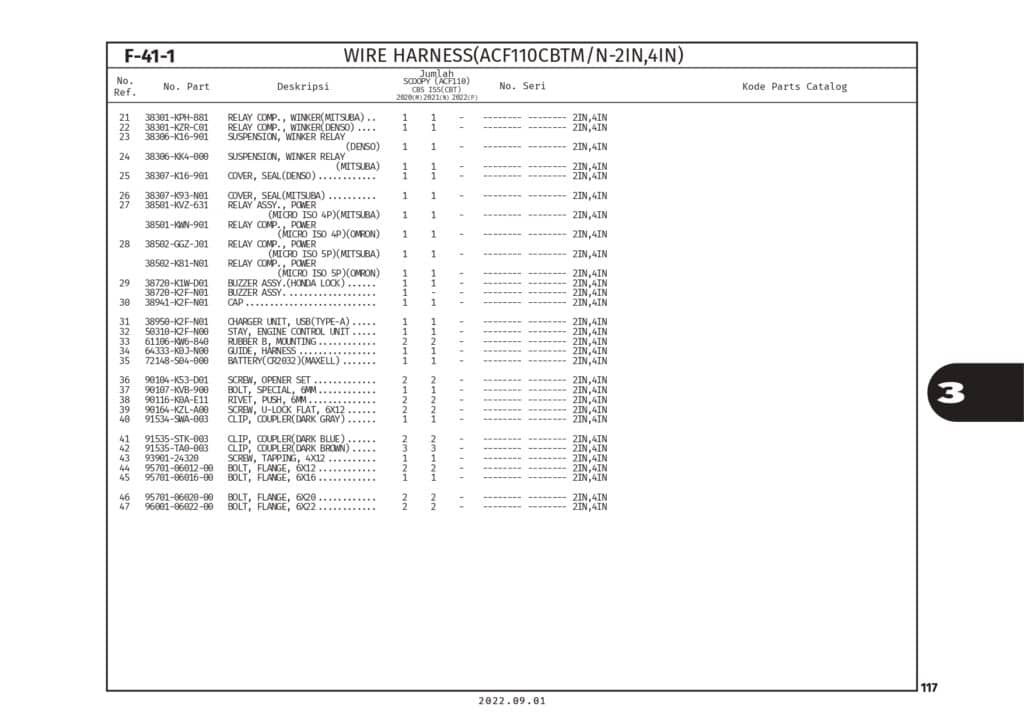

F-41-1 Wire Harness(ACF110CBT-2In,4In) – Katalog Honda Scoopy eSP K2F
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
ENG CONTROL UNIT
Part Number : 30400K2FN11
ENG CONTROL UNIT
2
COIL COMP., IGNITION
Part Number : 30510K1AN01
COIL COMP., IGNITION
3
CAP ASSY,NOISE SUPPRESSOR
Part Number : 30700K1AN01
CAP ASSY,NOISE SUPPRESSOR
3
CAP ASSY,NOISE SUPPRESSOR
Part Number : 30700K44V81
CAP ASSY,NOISE SUPPRESSOR
4
RECTIFIER SILICON
Part Number : 31700124008
RECTIFIER SILICON
5
HARNESS WIRE
Part Number : 32100K2FN10
HARNESS WIRE
6
SUB HARNESS,FR
Part Number : 32103K2FN10
SUB HARNESS,FR
7
SUB HARNESS,ENG
Part Number : 32105K2FN00
SUB HARNESS,ENG
8
DUMMY,WPC 4P 090 M (RED)
Part Number : 32606GEV761
DUMMY,WPC 4P 090 M (RED)
9
SWITCH ASSY,HNDL LOCK
Part Number : 35100K2FN11
SWITCH ASSY,HNDL LOCK
9
SWITCH ASSY,HNDL LOCK
Part Number : 35100K2FN12
SWITCH ASSY,HNDL LOCK
10
SWITCH COMP, HNDL LOCK
Part Number : 35101K2FN11
SWITCH COMP, HNDL LOCK
11
35111K59A71
Part Number : 35121K2FN11
35111K59A71
11
FOB ASSY
Part Number : 35111K59A71
FOB ASSY
12
SMART CONTROL UNIT,SET
Part Number : 35141K2FN11
SMART CONTROL UNIT,SET
13
COVER CABLE
Part Number : 35191K53D01
COVER CABLE
14
SW ASSY SEAT OPEN
Part Number : 35193K53D02
SW ASSY SEAT OPEN
15
SET EMERGENCY KEYNG
Part Number : 35194K35V31
SET EMERGENCY KEYNG
16
HORN COMP
Part Number : 38110K93N01
HORN COMP
17
COLLAR HORN SETTING
Part Number : 38112KZLA00
COLLAR HORN SETTING
18
FUSE, BLADE(10A)
Part Number : 38221SNAA41
FUSE, BLADE(10A)
19
BLADE FUSE,20A LOW-PROFILE
Part Number : 38221SNAA61
BLADE FUSE,20A LOW-PROFILE
20
BLADE FUSE,5A(LOW-PROFILE)
Part Number : 38221TZ3A01
BLADE FUSE,5A(LOW-PROFILE)
21
RELAY COMP WINKER
Part Number : 38301KPH881
RELAY COMP WINKER
21
RELAY COMP WINKER
Part Number : 38301GBG911
RELAY COMP WINKER
22
RELAY COMP WINKER(DS)
Part Number : 38301KZRC01
RELAY COMP WINKER(DS)
22
RELAY COMP WINKER
Part Number : 38301K16901
RELAY COMP WINKER
23
SUSPENSION WINKER RELAY
Part Number : 38306K16901
SUSPENSION WINKER RELAY
24
SUSPENSION RELAY
Part Number : 38306KK4000
SUSPENSION RELAY
25
COVER SEAL(DS)
Part Number : 38307K16901
COVER SEAL(DS)
26
COVER SEAL
Part Number : 38307K93N01
COVER SEAL
27
RELAY COMP,MICROISO LOW HIGHT
Part Number : 38501KVZ631
RELAY COMP,MICROISO LOW HIGHT
27
RELAY COMP., POWER
Part Number : 38501KWN901
RELAY COMP., POWER
27
RELAY COMP., POWER
Part Number : 38501MKPDN1
RELAY COMP., POWER
28
RELAY COMP POWER
Part Number : 38502GGZJ01
RELAY COMP POWER
28
RELAY COMP POWER
Part Number : 38502K81N01
RELAY COMP POWER
29
BUZZER ASSY
Part Number : 38720K1WD01
BUZZER ASSY
30
CAP
Part Number : 38941K2FN01
CAP
31
UNIT COMP,USB CHARGE(TYP-A)
Part Number : 38950K2FN01
UNIT COMP,USB CHARGE(TYP-A)
32
STAY, ECU
Part Number : 50310K2FN00
STAY, ECU
33
RUBBER B, MOUNTING
Part Number : 61106KW6840
RUBBER B, MOUNTING
34
GUIDE,HARNESS
Part Number : 64333K0JN00
GUIDE,HARNESS
35
BATTERY
Part Number : 35148K78N10
BATTERY
36
SCREW OPENER SET
Part Number : 90104K53D01
SCREW OPENER SET
37
BOLT SPECIAL 6MM
Part Number : 90107KVB900
BOLT SPECIAL 6MM
38
RIVET PUSH 6MM
Part Number : 90116K0AE11
RIVET PUSH 6MM
39
SCREW U-LOCK FLAT 6X12
Part Number : 90164KZLA00
SCREW U-LOCK FLAT 6X12
40
CLIP, COUPLER(DARK GRAY)
Part Number : 91534SWA003
CLIP, COUPLER(DARK GRAY)
41
CLIP COUPLER
Part Number : 91535STK003
CLIP COUPLER
42
CLIP, COUPLER(DARK BROWN)
Part Number : 91535TA0003
CLIP, COUPLER(DARK BROWN)
43
SCREW,TAPP 4X12
Part Number : 9390124320
SCREW,TAPP 4X12
44
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
45
BOLT FLANGE 6X16
Part Number : 957010601600
BOLT FLANGE 6X16
46
BOLT FLANGE 6X20
Part Number : 957010602000
BOLT FLANGE 6X20
47
BOLT FLANGE 6X22
Part Number : 960010602200
BOLT FLANGE 6X22
