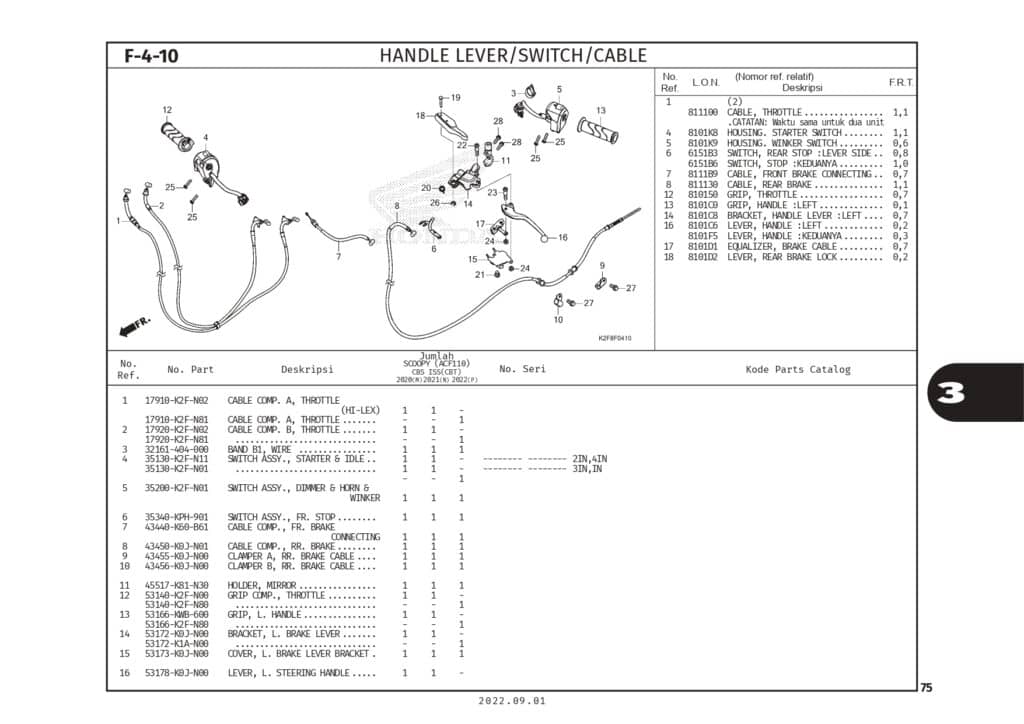

F-4-10 Handle Lever/Switch/Cable – Katalog Honda Scoopy eSP K2F
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CABLE COMP. A, THROTTLE
Part Number : 17910K2FN02
CABLE COMP. A, THROTTLE
1
CABLE COMP. A, THROTTLE
Part Number : 17910K2FN81
CABLE COMP. A, THROTTLE
2
CABLE COMP B THROTTLE
Part Number : 17920K2FN02
CABLE COMP B THROTTLE
2
CABLE COMP B THROTTLE
Part Number : 17920K2FN81
CABLE COMP B THROTTLE
3
BAND B1, WIRE
Part Number : 32161404000
BAND B1, WIRE
4
SWITCH ASSY., STARTER & IDLE
Part Number : 35130K2FN11
SWITCH ASSY., STARTER & IDLE
4
SWITCH ASSY., STARTER & IDLE
Part Number : 35130K2FN01
SWITCH ASSY., STARTER & IDLE
5
SWITCH ASSY., DIMMER & HORN & WINKER
Part Number : 35200K2FN01
SWITCH ASSY., DIMMER & HORN & WINKER
6
SWITCH ASSY., FR. STOP
Part Number : 35340KPH901
SWITCH ASSY., FR. STOP
6
SWITCH ASSY., FR. STOP
Part Number : 35340K81N31
SWITCH ASSY., FR. STOP
7
CABLE COMP., FR. BRAKE CONNECTING
Part Number : 43440K60B61
CABLE COMP., FR. BRAKE CONNECTING
8
CABLE COMP., RR. BRAKE
Part Number : 43450K0JN01
CABLE COMP., RR. BRAKE
9
CLAMPER A, RR. BRAKE CABLE
Part Number : 43455K0JN00
CLAMPER A, RR. BRAKE CABLE
10
CLAMPER B, RR. BRAKE CABLE
Part Number : 43456K0JN00
CLAMPER B, RR. BRAKE CABLE
11
HOLDER, MIRROR
Part Number : 45517K81N30
HOLDER, MIRROR
12
GRIP COMP., THROTTLE
Part Number : 53140K2FN00
GRIP COMP., THROTTLE
12
GRIP COMP., THROTTLE
Part Number : 53140K2FN80
GRIP COMP., THROTTLE
13
GRIP., L. HANDLE
Part Number : 53166KWB600
GRIP., L. HANDLE
13
GRIP., L. HANDLE
Part Number : 53166K2SN00
GRIP., L. HANDLE
14
BRACKET , L . BRAKE LEVER
Part Number : 53172K0JN00
BRACKET , L . BRAKE LEVER
14
BRACKET , L . BRAKE LEVER
Part Number : 53172K1AN00
BRACKET , L . BRAKE LEVER
15
COVER, L. BRAKE LEVER BRACKET
Part Number : 53173K0JN00
COVER, L. BRAKE LEVER BRACKET
16
LEVER, L. STEERING HANDLE
Part Number : 53178K0JN00
LEVER, L. STEERING HANDLE
17
EQUALIZER COMP
Part Number : 53184K59A70
EQUALIZER COMP
17
EQUALIZER COMP
Part Number : 53184K81N30
EQUALIZER COMP
18
LEVER COMP., BRAKE LOCK
Part Number : 53185K0JN00
LEVER COMP., BRAKE LOCK
18
LEVER COMP., BRAKE LOCK
Part Number : 53185K1AN00
LEVER COMP., BRAKE LOCK
19
PIN, BRAKE LOCK LEVER
Part Number : 53186K81N30
PIN, BRAKE LOCK LEVER
20
SPRING, BRAKE LOCK ARM RETURN
Part Number : 53188K81N30
SPRING, BRAKE LOCK ARM RETURN
21
SCREW, PAN, 5X8
Part Number : 90104K81N30
SCREW, PAN, 5X8
22
SCREW, HANDLE LEVER PIVOT
Part Number : 90115K81N30
SCREW, HANDLE LEVER PIVOT
23
SCREW, HANDLE LEVER PIVOT
Part Number : 90116K81N30
SCREW, HANDLE LEVER PIVOT
24
NUT, U ,5MM
Part Number : 90302KVBT01
NUT, U ,5MM
25
SCREW-WASHER, 5X20
Part Number : 938920502000
SCREW-WASHER, 5X20
26
E-RING, 3MM
Part Number : 9454003010
E-RING, 3MM
27
BOLT, FLANGE, 6X12
Part Number : 960010601200
BOLT, FLANGE, 6X12
28
BOLT, FLANGE, 6X22
Part Number : 960010602207
BOLT, FLANGE, 6X22
28
BOLT, FLANGE, 6X22
Part Number : 90105HP1000
BOLT, FLANGE, 6X22
