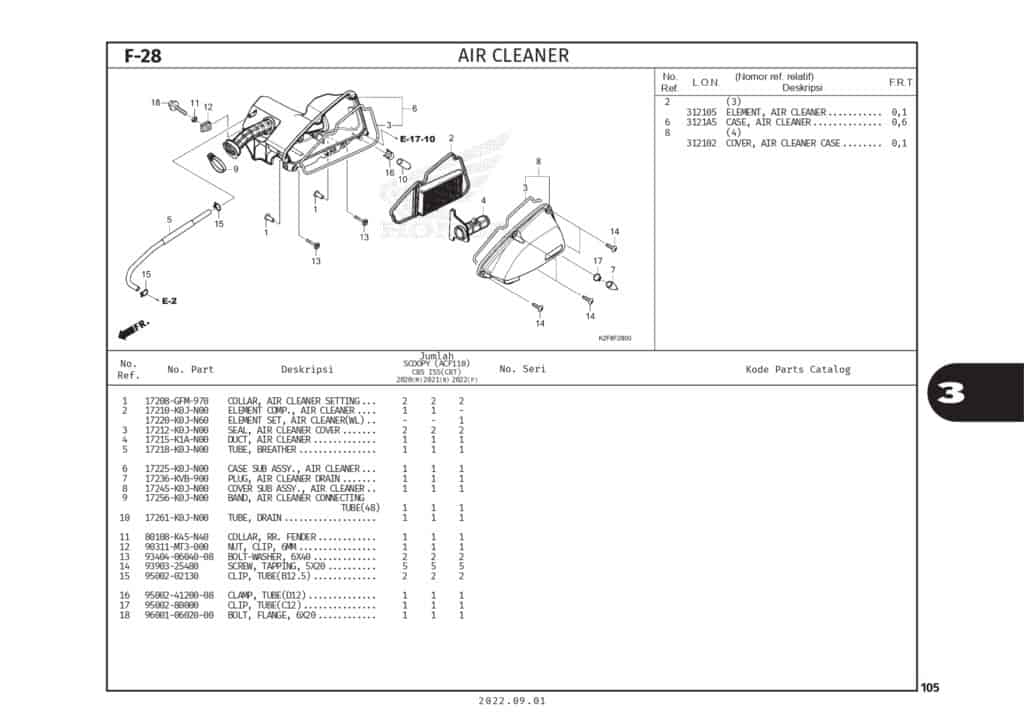

F-28 Air Cleaner – Katalog Honda Scoopy eSP K2F
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COLLAR, AIR CLEANER SETTING
Part Number : 17208GFM970
COLLAR, AIR CLEANER SETTING
2
ELEMENT COMP., AIR CLEANER
Part Number : 17210K0JN00
ELEMENT COMP., AIR CLEANER
2
ELEMENT SET., AIR CLEANER
Part Number : 17220K0JN60
ELEMENT SET., AIR CLEANER
3
SEAL, AIR CLEANER COVER
Part Number : 17212K0JN00
SEAL, AIR CLEANER COVER
4
DUCT, AIR CLEANER
Part Number : 17215K1AN00
DUCT, AIR CLEANER
5
TUBE, BREATHER
Part Number : 17218K0JN00
TUBE, BREATHER
6
CASE SUB ASSY., AIR CLEANER
Part Number : 17225K0JN00
CASE SUB ASSY., AIR CLEANER
7
PLUG, AIR CLEANER DRAIN
Part Number : 17236KVB900
PLUG, AIR CLEANER DRAIN
8
COVER SUB ASSY., AIR CLEANER
Part Number : 17245K0JN00
COVER SUB ASSY., AIR CLEANER
9
BAND, AIR CLEANER CONNECTING TUBE (48)
Part Number : 17256K0JN00
BAND, AIR CLEANER CONNECTING TUBE (48)
10
TUBE, DRAIN
Part Number : 17261K0JN00
TUBE, DRAIN
11
COLLAR, RR FENDER
Part Number : 80108K45N40
COLLAR, RR FENDER
11
COLLAR, RR FENDER
Part Number : 80108K1Z920
COLLAR, RR FENDER
12
NUT, CLIP, 6MM
Part Number : 90311MT3000
NUT, CLIP, 6MM
13
BOLT- WASHER, 6X40
Part Number : 934040604008
BOLT- WASHER, 6X40
14
SCREW, TAPPING, 5X20
Part Number : 9390325480
SCREW, TAPPING, 5X20
15
CLIP, TUBE (C12)
Part Number : 9500280000
CLIP, TUBE (C12)
16
CLAMP, TUBE (D12)
Part Number : 950024120008
CLAMP, TUBE (D12)
17
CLIP, TUBE (C12)
Part Number : 9500280000
CLIP, TUBE (C12)
18
BOLT,FLANGE, 6X20
Part Number : 960010602000
BOLT,FLANGE, 6X20
18
Bolt Flange 6x20 Kode Part: 90004GHB650
Part Number : 90004GHB650
Bolt Flange 6x20 Kode Part: 90004GHB650
