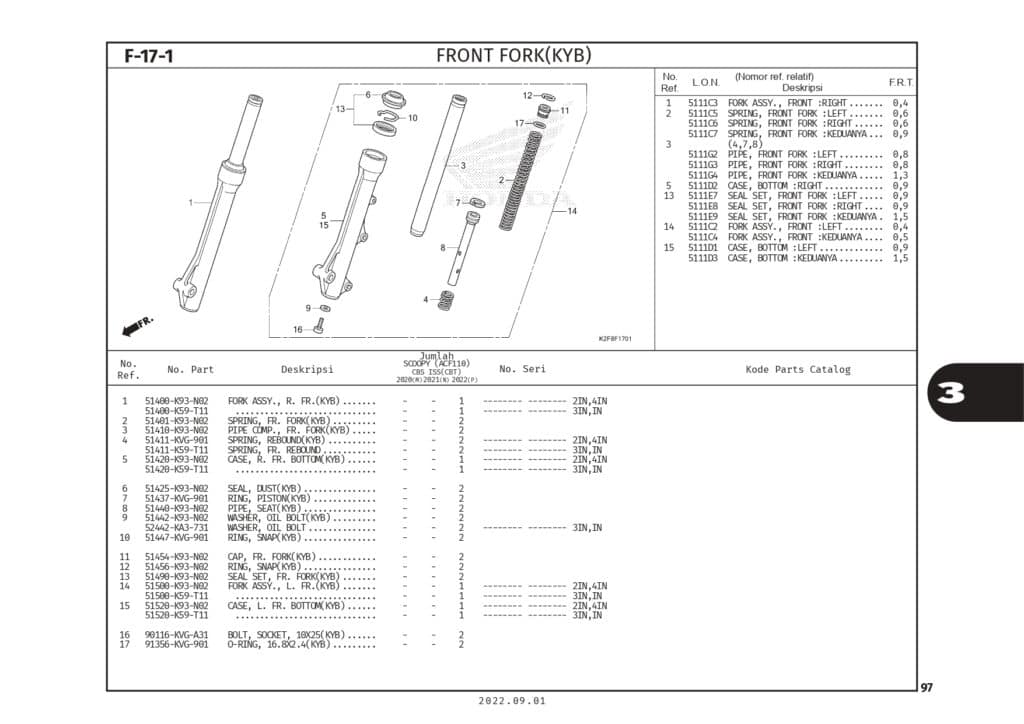

F-17-1 Fron Fork KYB – Katalog Honda Scoopy eSP K2F
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
FORK ASSY, R FRONT
Part Number : 51400K93N02
FORK ASSY, R FRONT
1
FORK ASSY,R FRONT
Part Number : 51400K59T11
FORK ASSY,R FRONT
2
SPRING FR FORK R
Part Number : 51401K93N02
SPRING FR FORK R
3
PIPE COMP FR FORK
Part Number : 51410K93N02
PIPE COMP FR FORK
4
SPRING FR REBOUND
Part Number : 51411KVG901
SPRING FR REBOUND
4
SPRING,FR REBOUND
Part Number : 51411K59T11
SPRING,FR REBOUND
5
CASE R FR BOTTOM
Part Number : 51420K93N02
CASE R FR BOTTOM
5
CASE,R FR BOTTOM
Part Number : 51420K59T11
CASE,R FR BOTTOM
6
SEAL, DUST(KYB)
Part Number : 51425K93N02
SEAL, DUST(KYB)
7
RING PISTON
Part Number : 51437KVG901
RING PISTON
8
PIPE SEAT
Part Number : 51440K93N02
PIPE SEAT
9
WASHER OIL BOLT
Part Number : 51442K93N02
WASHER OIL BOLT
9
WASHER,OIL BOLT
Part Number : 52442KA3731
WASHER,OIL BOLT
10
RING SNAP
Part Number : 51447KVG901
RING SNAP
11
CAP FR FORK
Part Number : 51454K93N02
CAP FR FORK
12
RING SNAP
Part Number : 51456K93N02
RING SNAP
13
SEAL SET, FR. FORK(KYB)
Part Number : 51490K93N02
SEAL SET, FR. FORK(KYB)
13
SEAL SET, FR. FORK
Part Number : 51490KGH901
SEAL SET, FR. FORK
14
FORK ASSY, L FRONT
Part Number : 51500K93N02
FORK ASSY, L FRONT
14
FORK ASSY,L FRONT
Part Number : 51500K59T11
FORK ASSY,L FRONT
15
CASE L FR BOTTOM
Part Number : 51520K93N02
CASE L FR BOTTOM
15
CASE,L FR BOTTOM
Part Number : 51520K59T11
CASE,L FR BOTTOM
16
BOLT SOCKET 10X25
Part Number : 90116KVGA31
BOLT SOCKET 10X25
17
O RING 16.8X2.4
Part Number : 91356KVG901
O RING 16.8X2.4
