Diagram Bagian

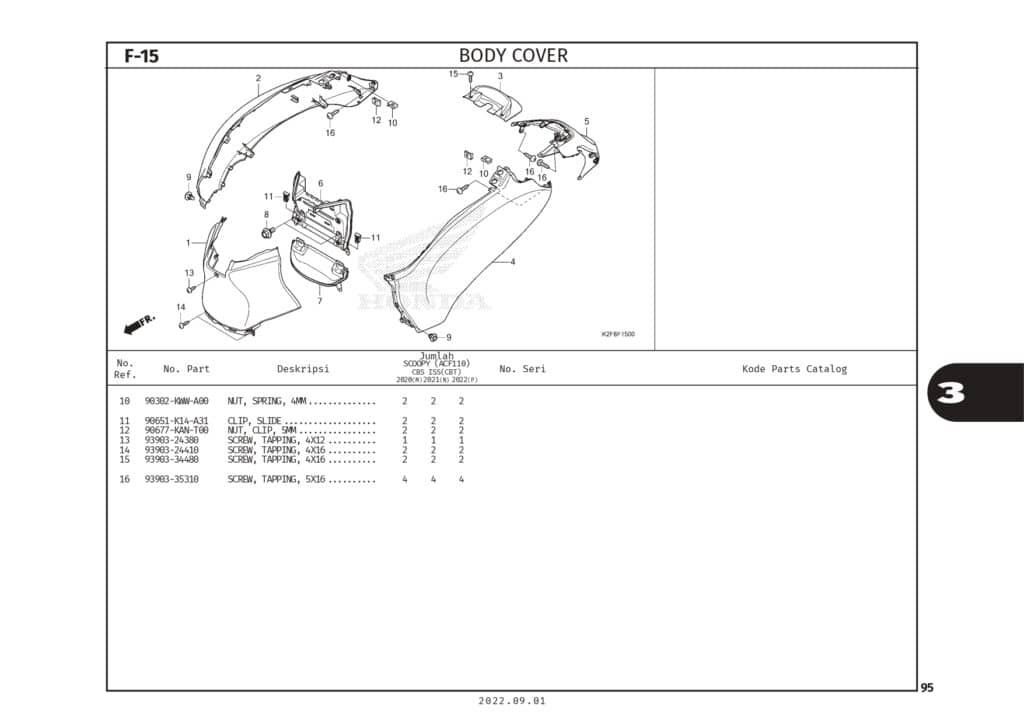

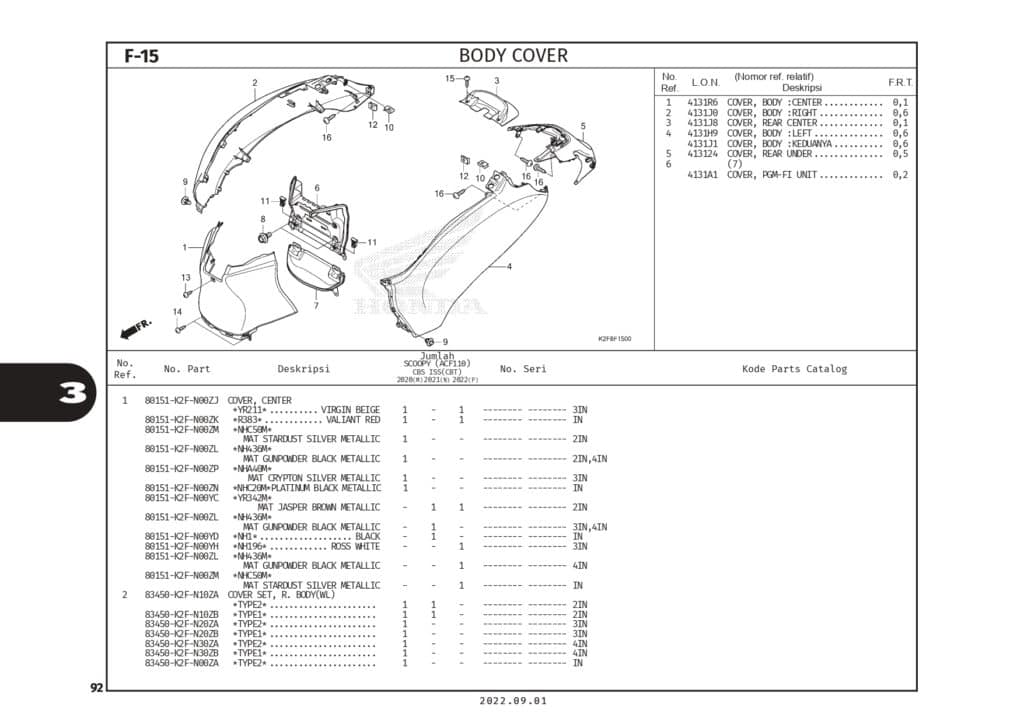

F-15 Body Cover – Katalog Honda Scoopy eSP K2F
Technical Diagram Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COVER,CENTER (VI BE)
Part Number : 80151K2FN00ZJ
COVER,CENTER (VI BE)
1
COVER,CENTER (VA RD)
Part Number : 80151K2FN00ZK
COVER,CENTER (VA RD)
1
COVER,CENTER (MA SD SL)
Part Number : 80151K2FN00ZM
COVER,CENTER (MA SD SL)
1
COVER,CENTER (MT GN BL)
Part Number : 80151K2FN00ZL
COVER,CENTER (MT GN BL)
1
COVER,CENTER (MT CR SL)
Part Number : 80151K2FN00ZP
COVER,CENTER (MT CR SL)
1
COVER,CENTER (PL BL ME)
Part Number : 80151K2FN00ZN
COVER,CENTER (PL BL ME)
1
COVER,CENTER (MA JB MT)
Part Number : 80151K2FN00YC
COVER,CENTER (MA JB MT)
1
COVER,CENTER (MT GN BL)
Part Number : 80151K2FN00ZL
COVER,CENTER (MT GN BL)
1
COVER,CENTER (BLK)
Part Number : 80151K2FN00YD
COVER,CENTER (BLK)
1
COVER,CENTER (RO WH)
Part Number : 80151K2FN00YH
COVER,CENTER (RO WH)
1
COVER,CENTER (MT GN BL)
Part Number : 80151K2FN00ZL
COVER,CENTER (MT GN BL)
1
COVER,CENTER (MA SD SL)
Part Number : 80151K2FN00ZM
COVER,CENTER (MA SD SL)
2
Cover R Body (VI BE)
Part Number : 83500K2FN00VBE
Cover R Body (VI BE)
2
Cover R Body (BLK)
Part Number : 83500K2FN00FMB
Cover R Body (BLK)
2
Right Body (AS BK MT)
Part Number : 83500K2FN00ASB
Right Body (AS BK MT)
2
Cover R Body (MT SO RED
Part Number : 83500K2FN00MSR
Cover R Body (MT SO RED
2
Cover, R Body (MA BL MT)
Part Number : 83500K2FN00MIB
Cover, R Body (MA BL MT)
2
Cover Right Body (MT SA GR)
Part Number : 83500K2FN00YE
Cover Right Body (MT SA GR)
2
Cover Right Body (MT GN BL)
Part Number : 83500K2FN00ZX
Cover Right Body (MT GN BL)
2
Cover R Body (MA PR CR)
Part Number : 83500K2FN00MPC
Cover R Body (MA PR CR)
2
Cover Right Body (MA JB MT)
Part Number : 83500K2FN00MJB
Cover Right Body (MA JB MT)
3
Cover RR Center Upper (MT SA GR)
Part Number : 83650K2FN00MSG
Cover RR Center Upper (MT SA GR)
3
Cover RR Center Upper (MA JB MT)
Part Number : 83650K2FN00MJB
Cover RR Center Upper (MA JB MT)
3
Cover RR Center Upper
Part Number : 83650K2FN00MPC
Cover RR Center Upper
3
Cover RR Center Upper (MA BL MT)
Part Number : 83650K2FN00MIB
Cover RR Center Upper (MA BL MT)
3
Cover RR Center Upper (VI BE)
Part Number : 83650K2FN00VBE
Cover RR Center Upper (VI BE)
3
Cover RR Center Upper (MT GN BL)
Part Number : 83650K2FN00MGB
Cover RR Center Upper (MT GN BL)
3
Cover RR Center Upper (NI OR)
Part Number : 83650K2FN00NOR
Cover RR Center Upper (NI OR)
3
Cover RR Center (BLK)
Part Number : 83650K2FN00FMB
Cover RR Center (BLK)
3
Cover RR Center Upper (MT SO RED)
Part Number : 83650K2FN00MSR
Cover RR Center Upper (MT SO RED)
3
Cover RR Center Upper (AS BK MT)
Part Number : 83650K2FN00ASB
Cover RR Center Upper (AS BK MT)
4
Cover L Body (MA BL MT)
Part Number : 83600K2FN00MIB
Cover L Body (MA BL MT)
4
Cover L Body (MT SO RED)
Part Number : 83600K2FN00MSR
Cover L Body (MT SO RED)
4
Cover Left Body (VI BE)
Part Number : 83600K2FN00VBE
Cover Left Body (VI BE)
4
Cover Left Body (MT SA GR)
Part Number : 83600K2FN00YE
Cover Left Body (MT SA GR)
4
Cover Left Body (MT GN BL)
Part Number : 83600K2FN00ZX
Cover Left Body (MT GN BL)
4
Cover Left Body (MA PR CR)
Part Number : 83600K2FN00MPC
Cover Left Body (MA PR CR)
4
Cover L Body (AS BK MT)
Part Number : 83600K2FN00ASB
Cover L Body (AS BK MT)
4
Cover L Body (BLK)
Part Number : 83600K2FN00FMB
Cover L Body (BLK)
4
Cover L Body (MA JB MT)
Part Number : 83600K2FN00MJB
Cover L Body (MA JB MT)
5
COVER, RR CENTER (MA PR CR)
Part Number : 83750K2FN00ZQ
COVER, RR CENTER (MA PR CR)
5
COVER, RR CENTER (MA BL MT)
Part Number : 83750K2FN00ZN
COVER, RR CENTER (MA BL MT)
5
COVER, RR CNTR (MT SO RED)
Part Number : 83750K2FN00ZM
COVER, RR CNTR (MT SO RED)
5
COVER, RR CENTER (BLK)
Part Number : 83750K2FN00ZP
COVER, RR CENTER (BLK)
5
COVER, RR CENTER (AS BK MT)
Part Number : 83750K2FN00ZJ
COVER, RR CENTER (AS BK MT)
5
COVER, RR CENTER (MA JB MT)
Part Number : 83750K2FN00ZK
COVER, RR CENTER (MA JB MT)
5
COVER, RR CENTER (VI BE)
Part Number : 83750K2FN00ZL
COVER, RR CENTER (VI BE)
5
COVER, RR CENTER (MT GN BL)
Part Number : 83750K2FN00ZV
COVER, RR CENTER (MT GN BL)
5
COVER, RR CENTER (MT SA GR)
Part Number : 83750K2FN00YC
COVER, RR CENTER (MT SA GR)
6
COVER A, ECU
Part Number : 83780K2FN00
COVER A, ECU
7
COVER B,ECU
Part Number : 83781K2FN00
COVER B,ECU
8
BOLT FLANGE 6MM
Part Number : 90111162000
BOLT FLANGE 6MM
9
RIVET PUSH 6MM
Part Number : 90116K0AE11
RIVET PUSH 6MM
10
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
11
SLIDE CLIP
Part Number : 90651K14A31
SLIDE CLIP
12
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
13
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
14
SCREW, TAPPING, 4X16
Part Number : 9390324410
SCREW, TAPPING, 4X16
15
SCREW TAPPING 4X16
Part Number : 9390334480
SCREW TAPPING 4X16
16
SCREW TAPPING 5X16
Part Number : 9390335310
SCREW TAPPING 5X16
