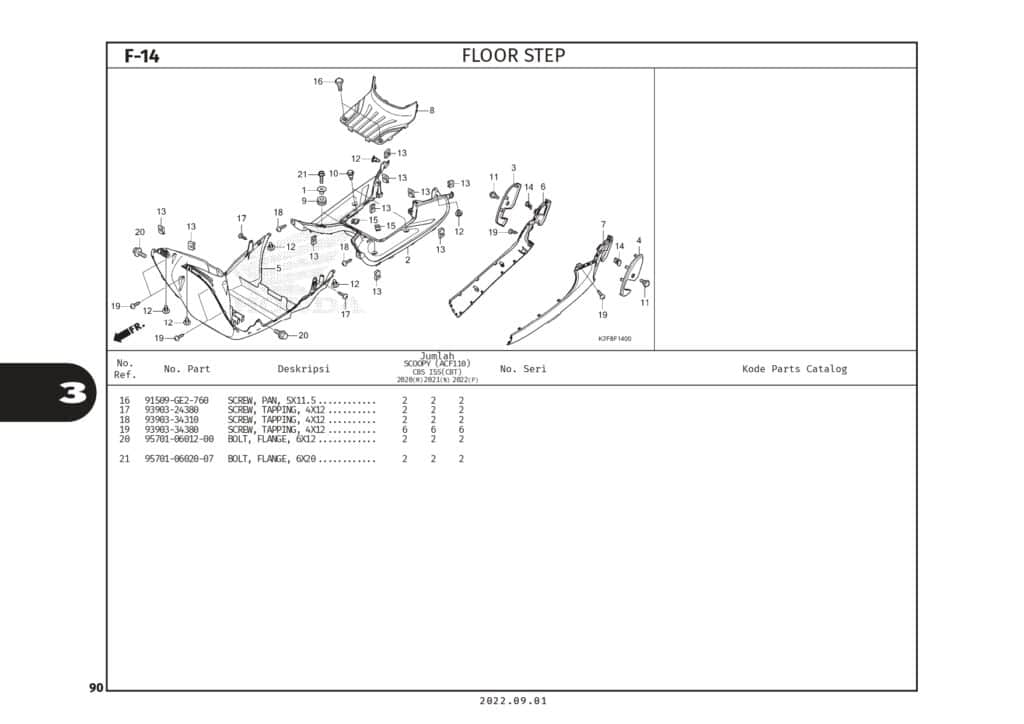

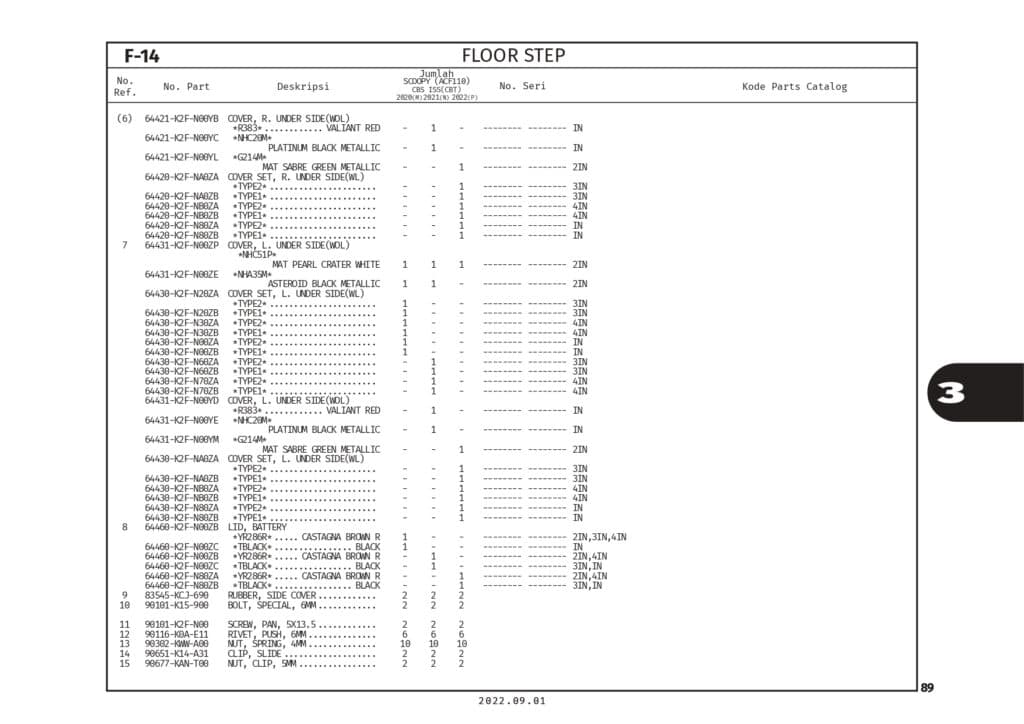

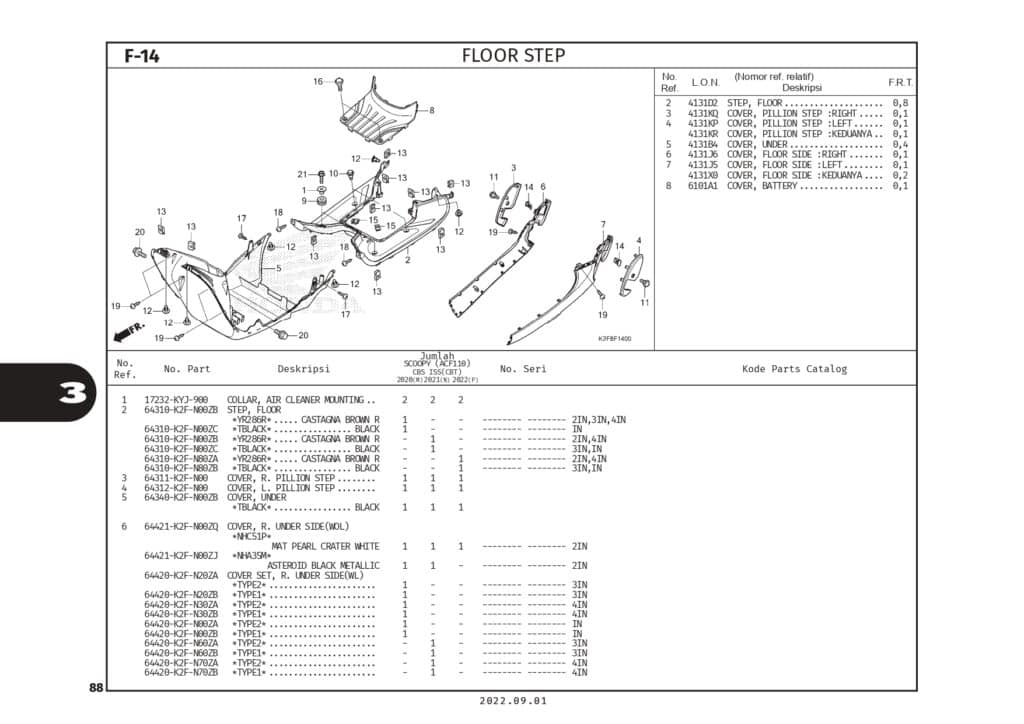

F-14 Floor Step – Katalog Honda Scoopy eSP K2F
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COLLAR, AIR CLEANER MOUNTING
Part Number : 17232KYJ900
COLLAR, AIR CLEANER MOUNTING
2
STEP,FLOOR MB (CA BR)
Part Number : 64310K2FN00ZB
STEP,FLOOR MB (CA BR)
2
STEP,FLOOR (BLK)
Part Number : 64310K2FN00ZC
STEP,FLOOR (BLK)
2
STEP,FLOOR MB (CA BR)
Part Number : 64310K2FN00ZB
STEP,FLOOR MB (CA BR)
2
STEP,FLOOR (BROWN)
Part Number : 64310K2FN80ZA
STEP,FLOOR (BROWN)
2
STEP,FLOOR (BLK)
Part Number : 64310K2FN80ZB
STEP,FLOOR (BLK)
3
COVER, R P/STEP
Part Number : 64311K2FN00
COVER, R P/STEP
4
COVER, L P/STEP
Part Number : 64312K2FN00
COVER, L P/STEP
5
COVER,UNDER (BLK)
Part Number : 64340K2FN00ZB
COVER,UNDER (BLK)
6
COVER UNDR R SID(MA PR CR)
Part Number : 64421K2FN00ZQ
COVER UNDR R SID(MA PR CR)
6
COVER UNDR R SID(AS BK MT)
Part Number : 64421K2FN00ZJ
COVER UNDR R SID(AS BK MT)
6
CVR, UNDER R SIDE (VA RD)
Part Number : 64421K2FN00YB
CVR, UNDER R SIDE (VA RD)
6
CVR UNDER R SIDE (PL BL ME)
Part Number : 64421K2FN00YC
CVR UNDER R SIDE (PL BL ME)
6
COVER, UNDER R SIDE (MT SA GR)
Part Number : 64421K2FN00YL
COVER, UNDER R SIDE (MT SA GR)
6
Cover Undr R Sid MA JB MT
Part Number : 64421K2FN00ZK
Cover Undr R Sid MA JB MT
6
Cover Under Right Side (NI OR)
Part Number : 64421K2FN00YA
Cover Under Right Side (NI OR)
6
Cover Under Right Side (RO WH)
Part Number : 64421K2FN00YK
Cover Under Right Side (RO WH)
6
Cover Under R Sid (MA BL MT)
Part Number : 64421K2FN00ZN
Cover Under R Sid (MA BL MT)
6
Cover Under Right Side (VI BE)
Part Number : 64421K2FN00ZL
Cover Under Right Side (VI BE)
6
Cover Under R Side (MT SO RED)
Part Number : 64421K2FN00ZM
Cover Under R Side (MT SO RED)
6
Cover Under R Side
Part Number : 64421K2FN00ZP
Cover Under R Side
6
Cover Under Right Side (MT GN BL)
Part Number : 64421K2FN00YJ
Cover Under Right Side (MT GN BL)
7
Cover Under L Side
Part Number : 64431K2FN00ZN
Cover Under L Side
7
Cover Under Left Side (MT GN BL)
Part Number : 64431K2FN00YK
Cover Under Left Side (MT GN BL)
7
Cover Under Left Side (RO WH)
Part Number : 64431K2FN00YL
Cover Under Left Side (RO WH)
7
Cover Under L Side VI BE
Part Number : 64431K2FN00ZK
Cover Under L Side VI BE
7
Cover Under L Sid (MA JB MT)
Part Number : 64431K2FN00ZJ
Cover Under L Sid (MA JB MT)
7
Cover Under L Sid (MT SO RED)
Part Number : 64431K2FN00ZL
Cover Under L Sid (MT SO RED)
7
Cover Under L Sid(MA BL MT)
Part Number : 64431K2FN00ZM
Cover Under L Sid(MA BL MT)
7
COVER UNDR L SID(MA PR CR)
Part Number : 64431K2FN00ZP
COVER UNDR L SID(MA PR CR)
7
COVER UNDR L SID(AS BK MT)
Part Number : 64431K2FN00ZE
COVER UNDR L SID(AS BK MT)
7
CVR, UNDER L SIDE (VA RD)
Part Number : 64431K2FN00YD
CVR, UNDER L SIDE (VA RD)
7
CVR UNDER L SID (PL BL ME)
Part Number : 64431K2FN00YE
CVR UNDER L SID (PL BL ME)
7
COVER, UNDER L SIDE (MT SA GR)
Part Number : 64431K2FN00YM
COVER, UNDER L SIDE (MT SA GR)
7
Cover Under Left Side (NI OR)
Part Number : 64431K2FN00YC
Cover Under Left Side (NI OR)
8
LID,BATTERY MB (CA BR)
Part Number : 64460K2FN00ZB
LID,BATTERY MB (CA BR)
8
LID,BATTERY (BLK)
Part Number : 64460K2FN00ZC
LID,BATTERY (BLK)
8
LID,BATTERY (BROWN)
Part Number : 64460K2FN80ZA
LID,BATTERY (BROWN)
8
LID,BATTERY (BLK)
Part Number : 64460K2FN80ZB
LID,BATTERY (BLK)
9
RUBBER COVER
Part Number : 83545KCJ690
RUBBER COVER
10
BOLT,SPECIAL 6MM
Part Number : 90101K15900
BOLT,SPECIAL 6MM
11
SCREW,PAN 5X13.5
Part Number : 90101K2FN00
SCREW,PAN 5X13.5
12
RIVET PUSH 6MM
Part Number : 90116K0AE11
RIVET PUSH 6MM
13
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
14
SLIDE CLIP
Part Number : 90651K14A31
SLIDE CLIP
15
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
16
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
17
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
18
SCREW TAPPING 4X12
Part Number : 9390334310
SCREW TAPPING 4X12
19
SCREW TAPPING 4X12
Part Number : 9390334380
SCREW TAPPING 4X12
20
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
21
BOLT FLANGE 6X20
Part Number : 957010602007
BOLT FLANGE 6X20
