Kedaiban

Diagram Bagian

F-14-10 Pillion Step – Katalog Honda Scoopy eSP K2F

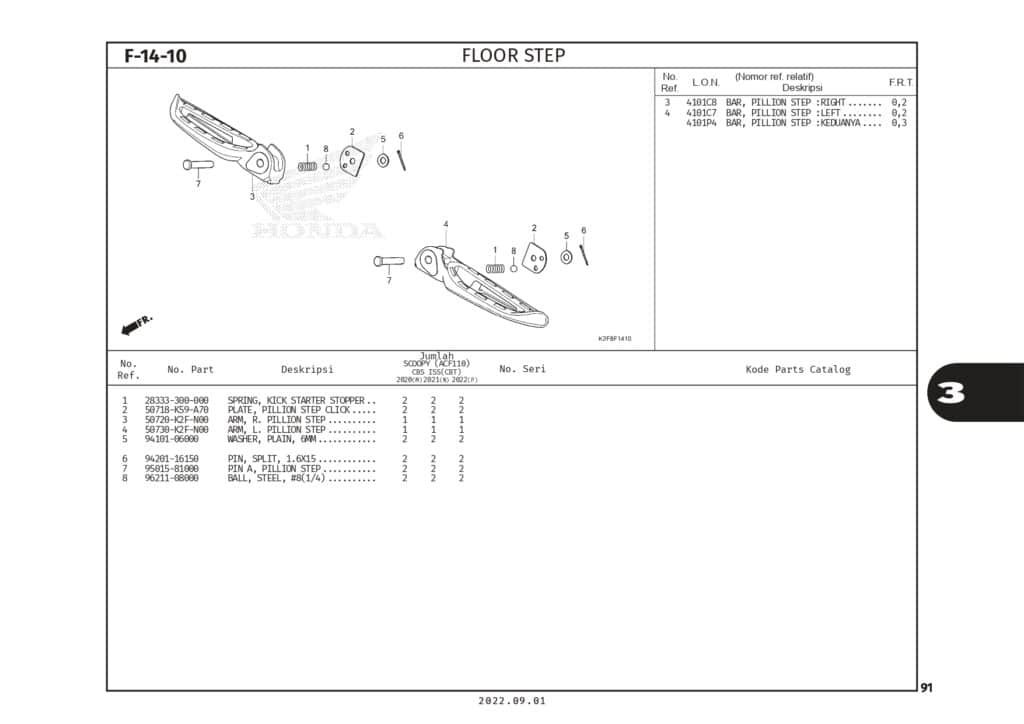

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SPRING, KICK STARTER STOPPER
Part Number : 28333300000
SPRING, KICK STARTER STOPPER
2
PLATE, PILLION STEP CLICK
Part Number : 50718K59A70
PLATE, PILLION STEP CLICK
3
ARM, R. PILLION STEP
Part Number : 50720K2FN00
ARM, R. PILLION STEP
4
ARM, L. PILLION STEP
Part Number : 50730K2FN00
ARM, L. PILLION STEP
5
WASHER, PLAIN, 6MM
Part Number : 9410106000
WASHER, PLAIN, 6MM
6
PIN, SPLIT, 1.6X15
Part Number : 9420116150
PIN, SPLIT, 1.6X15
7
PIN A, PILLION STEP
Part Number : 9501581000
PIN A, PILLION STEP
8
BALL, STEEL, #8(1/4)
Part Number : 9621108000
BALL, STEEL, #8(1/4)
