E-17 Driven Face – Katalog Honda Scoopy eSP K2F

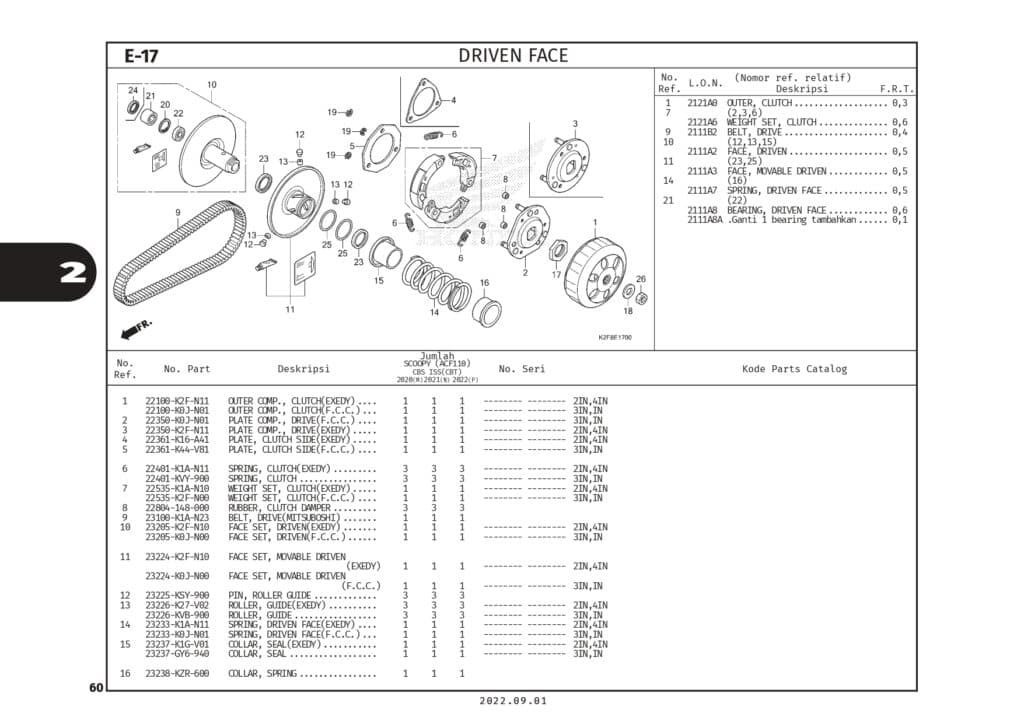

Gambar Bagian

Section Image Section Image

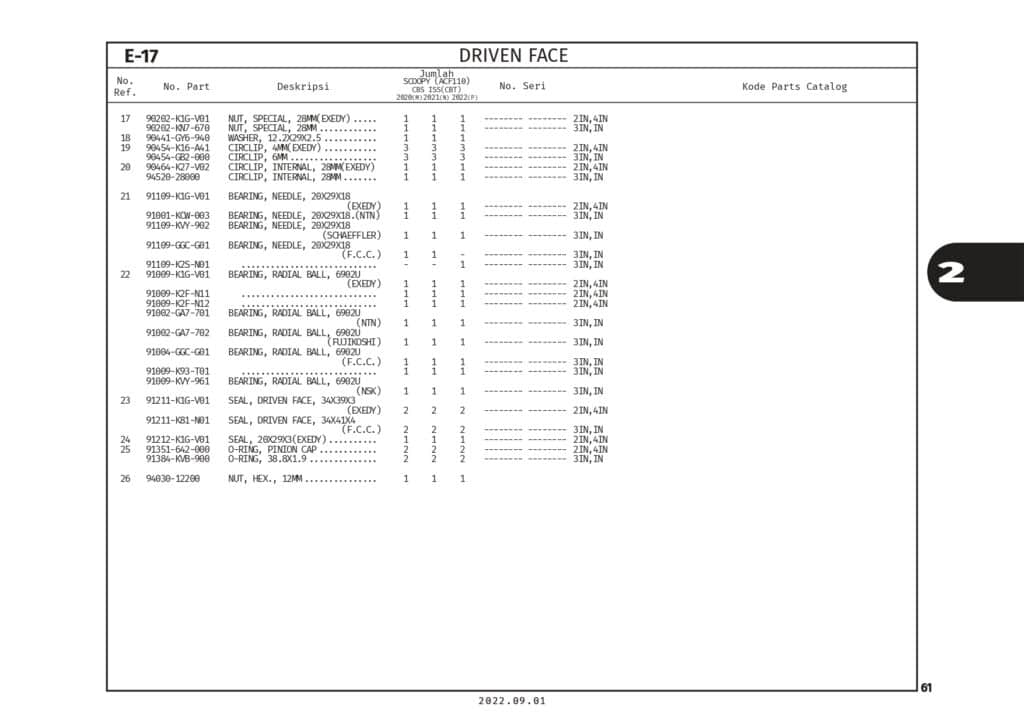

Daftar Suku Cadang

# Nama Part Nomor Part Gambar
1 OUTER COMP,CLUTCH 22100K2FN11 OUTER COMP,CLUTCH
1 OUTER COMP,CLUTCH 22100K0JN01 OUTER COMP,CLUTCH
1 OUTER COMP,CLUTCH 22100K1AN11 OUTER COMP,CLUTCH
2 PLATE COMP,DRIVE 22350K0JN01 PLATE COMP,DRIVE
3 PLATE COMP,DRIVE 22350K2FN11 PLATE COMP,DRIVE
4 PLATE CLUTCH SIDE 22361K16A41 PLATE CLUTCH SIDE
5 PLATE,CLUTCH SIDE 22361K44V81 PLATE,CLUTCH SIDE
6 SPRING,CLUTCH 6KGF 22401K1AN11 SPRING,CLUTCH 6KGF
6 SPRING CLUTCH 22401KVY900 SPRING CLUTCH
7 WEIGHT SET,CLUTCH 22535K1AN10 WEIGHT SET,CLUTCH
7 WEIGHT SET,CLUTCH 22535K2FN00 WEIGHT SET,CLUTCH
8 RUBBER CLUTCH DUMPER 22804148000 RUBBER CLUTCH DUMPER
8 RUBBER CLUTCH DUMPER 22804KWW742 RUBBER CLUTCH DUMPER
9 BELT,DRIVE 23100K1AN23 BELT,DRIVE
10 FACE SET,DRIVEN 23205K2FN10 FACE SET,DRIVEN
10 FACE SET,DRIVEN 23205K0JN00 FACE SET,DRIVEN
11 FACE SET,MOVABLE DRIVEN 23224K2FN10 FACE SET,MOVABLE DRIVEN
11 FACE SET,MOVABLE DRIVEN 23224K0JN00 FACE SET,MOVABLE DRIVEN
12 PIN ROLLER GUIDE 23225KSY900 PIN ROLLER GUIDE
13 ROLLER GUIDE 23226K27V02 ROLLER GUIDE
13 ROLLER GUIDE 23226KVB900 ROLLER GUIDE
14 SPG,DRIVEN FACE 23233K1AN11 SPG,DRIVEN FACE
14 SPG,DRIVEN FACE 23233K0JN01 SPG,DRIVEN FACE
15 COLLAR,SEAL 23237K1GV01 COLLAR,SEAL
15 COLLAR SEAL 23237GY6940 COLLAR SEAL
16 COLLAR, SPRING 23238KZR600 COLLAR, SPRING
17 NUT,SPECIAL 28MM 90202K1GV01 NUT,SPECIAL 28MM
17 NUT SPECIAL 30MM 90202KN7670 NUT SPECIAL 30MM
18 WASHER 12.2X29X2.5 90441GY6940 WASHER 12.2X29X2.5
19 CIRCLIP 4MM 90454K16A41 CIRCLIP 4MM
19 CIRCLIP 6MM 90454GB2000 CIRCLIP 6MM
20 CIRCLIP IN 28 90464K27V02 CIRCLIP IN 28
20 CIRCLIP INTERNAL 28MM 9452028000 CIRCLIP INTERNAL 28MM
21 BEARING, NEEDLE, 20X29X18 91109K1GV01 BEARING, NEEDLE, 20X29X18
21 BEARING, NEEDLE, 20X29X18 91001KCW003 BEARING, NEEDLE, 20X29X18
21 BRG NEEDLE 20X29X18 91109GGCG01 BRG NEEDLE 20X29X18
21 BEARING, NEEDLE, 20X29X18 91109KVY901 BEARING, NEEDLE, 20X29X18
22 BEARING, RADIAL BALL, 6902U 91009K1GV01 BEARING, RADIAL BALL, 6902U
22 BRG,BALL RADIAL 6902U 91009K2FN12 BRG,BALL RADIAL 6902U
22 BEARING RAD BALL 6902U 91002GA7701 BEARING RAD BALL 6902U
22 BRG,BALL RADIAL 6902U 91002GA7702 BRG,BALL RADIAL 6902U
22 BRG BALL RADIAL 6902U 91004GGCG01 BRG BALL RADIAL 6902U
22 BRG BALL RADIAL 6902U 91009KVY961 BRG BALL RADIAL 6902U
23 SEAL,DRIVEN FACE 34X39X3 91211K1GV01 SEAL,DRIVEN FACE 34X39X3
23 SEAL DRIVEN FACE 91211K81N01 SEAL DRIVEN FACE
24 SEAL, 20X29X3 91212K1GV01 SEAL, 20X29X3
25 O-RING PINION CAP 91351642000 O-RING PINION CAP
25 O-RING 38.8X1.9 91384KVB900 O-RING 38.8X1.9
26 NUT HEX 12MM 9403012200 NUT HEX 12MM
