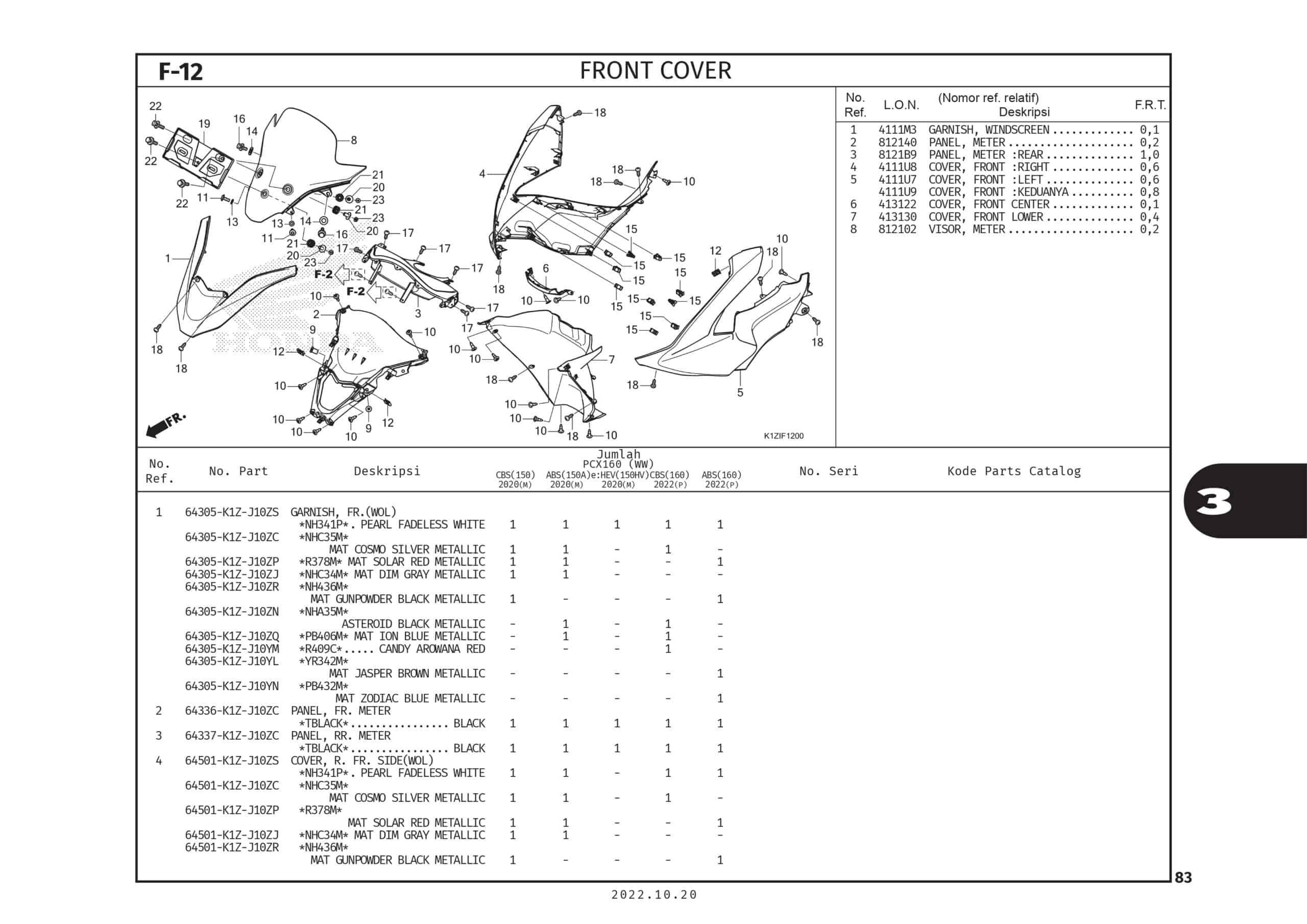

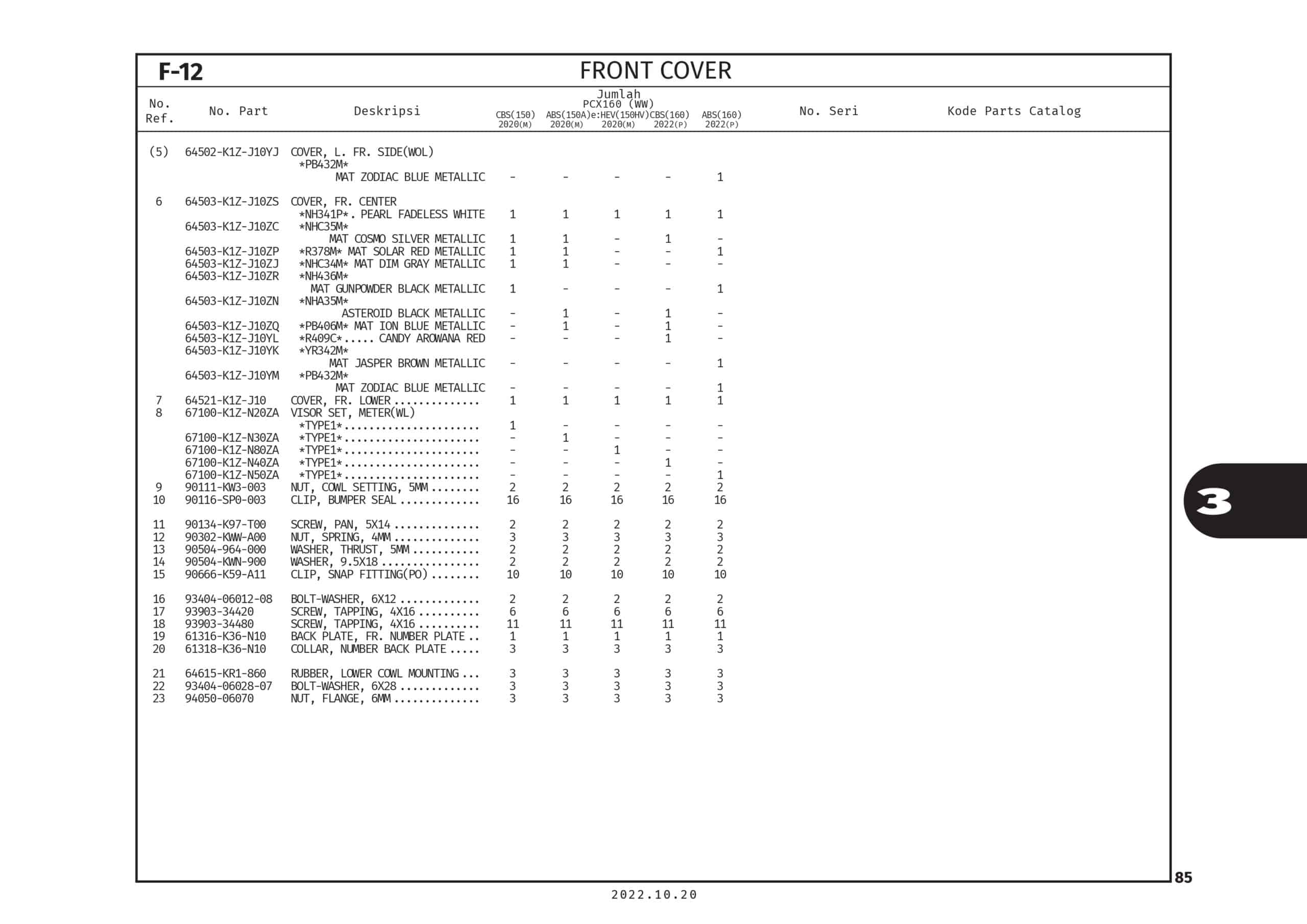

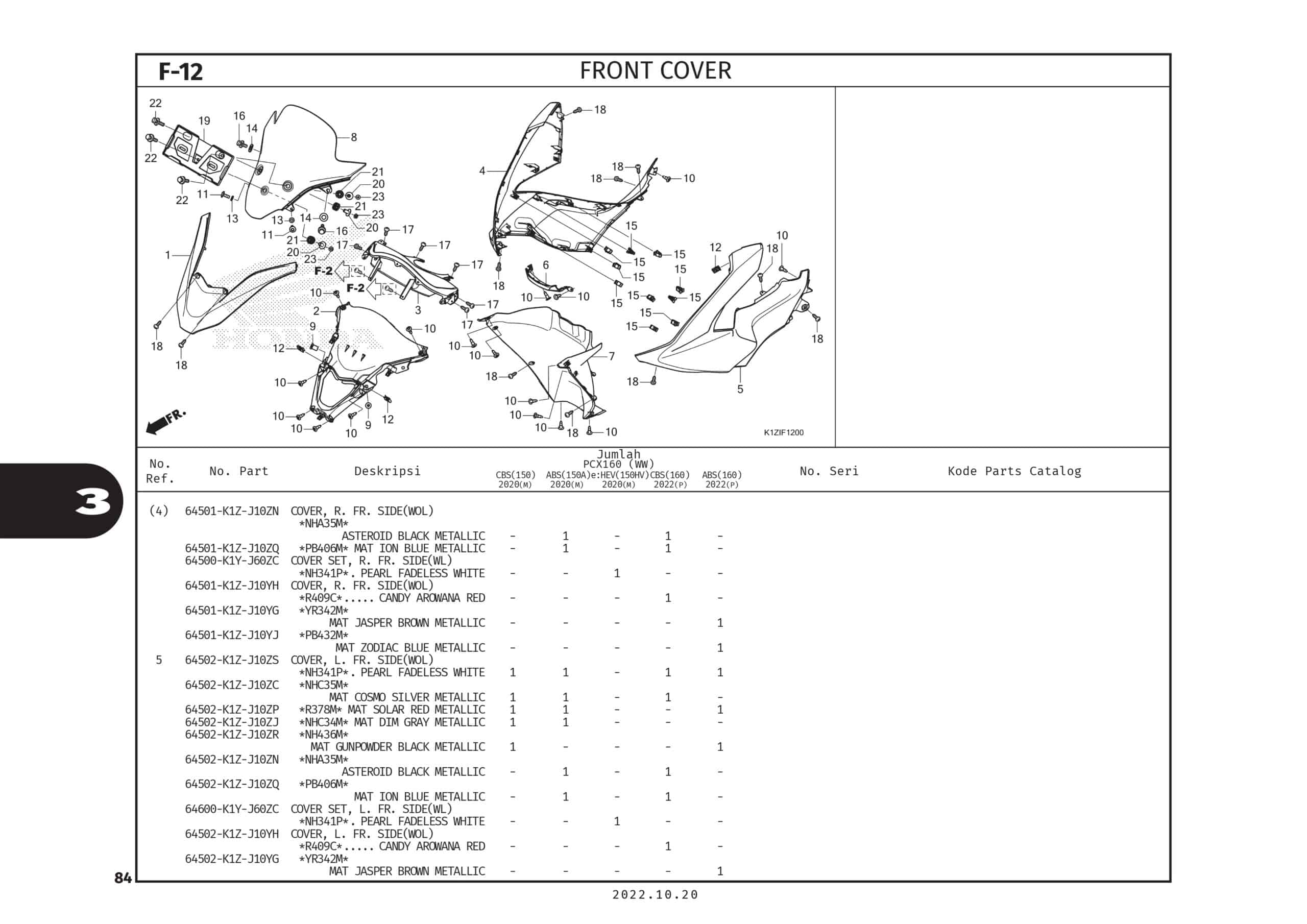

F-12 Front Cover – Katalog Suku Cadang Honda PCX 160
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
GARNISH,FR (PL FD WH)
Part Number : 64305K1ZJ10ZS
GARNISH,FR (PL FD WH)
1
GARNISH, FR (MA SL MT)
Part Number : 64305K1ZJ10ZN
GARNISH, FR (MA SL MT)
1
GARNISH,FR (MT DI GR)
Part Number : 64305K1ZJ10ZJ
GARNISH,FR (MT DI GR)
1
GARNISH,FR (MT SO RED)
Part Number : 64305K1ZJ10ZP
GARNISH,FR (MT SO RED)
1
GARNISH,FR (MT GN BL)
Part Number : 64305K1ZJ10ZR
GARNISH,FR (MT GN BL)
1
GARNISH,FR (AS BK MT)
Part Number : 64305K1ZJ10ZN
GARNISH,FR (AS BK MT)
1
GARNISH,FR (MA BL MT)
Part Number : 64305K1ZJ10ZQ
GARNISH,FR (MA BL MT)
1
GARNISH,FR (CA AR RD)
Part Number : 64305K1ZJ10YM
GARNISH,FR (CA AR RD)
1
GARNISH,FR (MT ZO BL)
Part Number : 64305K1ZJ10YN
GARNISH,FR (MT ZO BL)
1
Garnish FR (MT CO SL)
Part Number : 64305K1ZJ10ZC
Garnish FR (MT CO SL)
1
Garnish FR (MA JB MT)
Part Number : 64305K1ZJ10YL
Garnish FR (MA JB MT)
2
PANEL, FRONT METER (BLACK)
Part Number : 64336K1ZJ10ZC
PANEL, FRONT METER (BLACK)
3
PANEL, RR METER (BLACK)
Part Number : 64337K1ZJ10ZC
PANEL, RR METER (BLACK)
4
COVER,R FR SIDE (MT DI GR)
Part Number : 64501K1ZJ10ZJ
COVER,R FR SIDE (MT DI GR)
4
COVER,R FR SIDE (MT SO RED)
Part Number : 64501K1ZJ10ZP
COVER,R FR SIDE (MT SO RED)
4
COVER,R FR SIDE (PL FD WH)
Part Number : 64501K1ZJ10ZS
COVER,R FR SIDE (PL FD WH)
4
COVER,R FR SIDE (MT GN BL)
Part Number : 64501K1ZJ10ZR
COVER,R FR SIDE (MT GN BL)
4
COVER,R FR SIDE (AS BK MT)
Part Number : 64501K1ZJ10ZN
COVER,R FR SIDE (AS BK MT)
4
COVER,R FR SIDE (MA BL MT)
Part Number : 64501K1ZJ10ZQ
COVER,R FR SIDE (MA BL MT)
4
COVER,R FR SIDE (CA AR RD)
Part Number : 64501K1ZJ10YH
COVER,R FR SIDE (CA AR RD)
4
COVER,R FR SIDE (MT ZO BL)
Part Number : 64501K1ZJ10YJ
COVER,R FR SIDE (MT ZO BL)
4
Cover R FR Side (MT CO SL)
Part Number : 64501K1ZJ10ZC
Cover R FR Side (MT CO SL)
4
Cover R FR Side (MA JB MT)
Part Number : 64501K1ZJ10YG
Cover R FR Side (MA JB MT)
5
COVER,L FR SIDE (MT DI GR)
Part Number : 64502K1ZJ10ZJ
COVER,L FR SIDE (MT DI GR)
5
COVER,L FR SIDE (MT SO RED)
Part Number : 64502K1ZJ10ZP
COVER,L FR SIDE (MT SO RED)
5
COVER,L FR SIDE (PL FD WH)
Part Number : 64502K1ZJ10ZS
COVER,L FR SIDE (PL FD WH)
5
COVER,L FR SIDE (MT GN BL)
Part Number : 64502K1ZJ10ZR
COVER,L FR SIDE (MT GN BL)
5
COVER,L FR SIDE (AS BK MT)
Part Number : 64502K1ZJ10ZN
COVER,L FR SIDE (AS BK MT)
5
COVER,L FR SIDE (MA BL MT)
Part Number : 64502K1ZJ10ZQ
COVER,L FR SIDE (MA BL MT)
5
COVER,L FR SIDE (CA AR RD)
Part Number : 64502K1ZJ10YH
COVER,L FR SIDE (CA AR RD)
5
Cover L FR Side (MA JB MT)
Part Number : 64502K1ZJ10YG
Cover L FR Side (MA JB MT)
5
COVER,L FR SIDE (MT ZO BL)
Part Number : 64502K1ZJ10YJ
COVER,L FR SIDE (MT ZO BL)
5
Cover L Front Side (MT CO SL)
Part Number : 64502K1ZJ10ZC
Cover L Front Side (MT CO SL)
6
COVER,FR CENTER (PL FD WH)
Part Number : 64503K1ZJ10ZS
COVER,FR CENTER (PL FD WH)
6
COVER,FR CENTER (MT DI GR)
Part Number : 64503K1ZJ10ZJ
COVER,FR CENTER (MT DI GR)
6
COVER,FR CENTER (MT SO RED)
Part Number : 64503K1ZJ10ZP
COVER,FR CENTER (MT SO RED)
6
COVER,FR CENTER (MT GN BL)
Part Number : 64503K1ZJ10ZR
COVER,FR CENTER (MT GN BL)
6
COVER,FR CENTER (AS BK MT)
Part Number : 64503K1ZJ10ZN
COVER,FR CENTER (AS BK MT)
6
COVER,FR CENTER (MA BL MT)
Part Number : 64503K1ZJ10ZQ
COVER,FR CENTER (MA BL MT)
6
COVER,FR CENTER (CA AR RD)
Part Number : 64503K1ZJ10YL
COVER,FR CENTER (CA AR RD)
6
COVER,FR CENTER (MT ZO BL)
Part Number : 64503K1ZJ10YM
COVER,FR CENTER (MT ZO BL)
6
Cover Front Center (MT CO SL)
Part Number : 64503K1ZJ10ZC
Cover Front Center (MT CO SL)
6
Cover Front Center (MA JB MT)
Part Number : 64503K1ZJ10YK
Cover Front Center (MA JB MT)
7
COVER,FR LOWER
Part Number : 64521K1ZJ10
COVER,FR LOWER
9
NUT COWL SET M5X0.8
Part Number : 90111KW3003
NUT COWL SET M5X0.8
10
CLIP BUMPER HEX,6MM
Part Number : 90116SP0003
CLIP BUMPER HEX,6MM
10
Clip Bumper Seal
Part Number : 90116K2PV61
Clip Bumper Seal
11
SCREW PAN 5X14
Part Number : 90134K97T00
SCREW PAN 5X14
12
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
12
NUT SPRING 4MM
Part Number : 90302K97600
NUT SPRING 4MM
12
NUT SPRING 4MM
Part Number : 90302SA4003
NUT SPRING 4MM
13
WASHER, THRUST 5MM
Part Number : 90504964000
WASHER, THRUST 5MM
14
WASHER,9.5X18
Part Number : 90504KWN900
WASHER,9.5X18
15
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
15
CLIP SNAP FIT
Part Number : 90666SDAA01
CLIP SNAP FIT
16
BOLT-WASH,6X12
Part Number : 934040601208
BOLT-WASH,6X12
17
SCREW TAPPING 4X16
Part Number : 9390334420
SCREW TAPPING 4X16
17
SCREW TAPPING 4X16
Part Number : 9390334421
SCREW TAPPING 4X16
18
SCREW TAPPING 4X16
Part Number : 9390334480
SCREW TAPPING 4X16
19
BACK PLATE FR NUM
Part Number : 61316K36N10
BACK PLATE FR NUM
20
COLLAR NUMBER
Part Number : 61318K36N10
COLLAR NUMBER
21
RUBBER, LOWER COWL MOUNT
Part Number : 64615KR1860
RUBBER, LOWER COWL MOUNT
22
BOLT WASHER 6X28
Part Number : 934040602807
BOLT WASHER 6X28
23
NUT FLANGE 6MM
Part Number : 9405006070
NUT FLANGE 6MM
