E-4 CamShaft/Valve – Katalog Suku Cadang Honda PCX 160

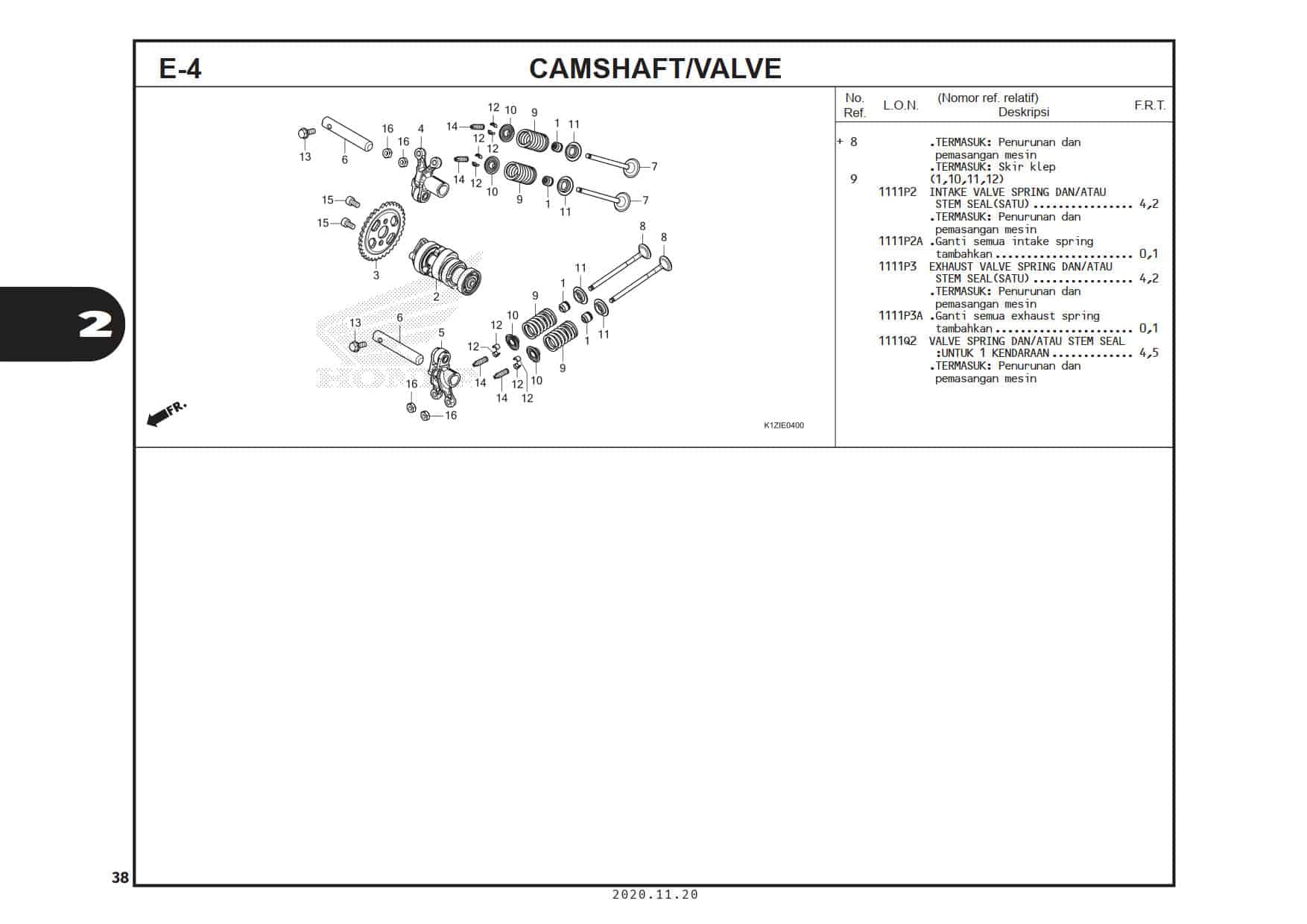

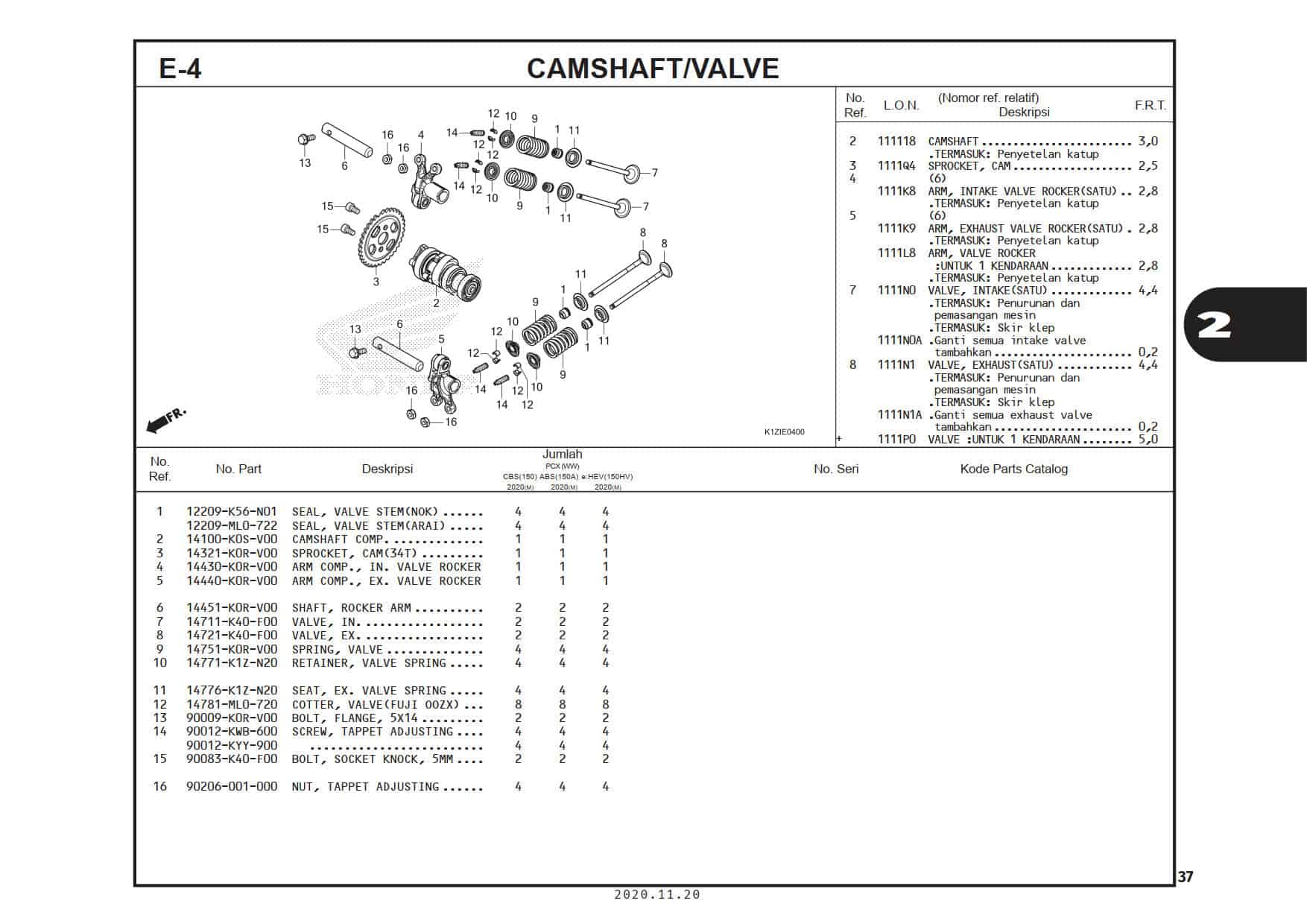

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SEAL, VALVE STEM(NOK)
Part Number : 12209K56N01
SEAL, VALVE STEM(NOK)
1
SEAL, VALVE STEM(ARAI)
Part Number : 12209ML0722
SEAL, VALVE STEM(ARAI)
2
CAMSHAFT COMP
Part Number : 14100K0SV00
CAMSHAFT COMP
2
CAMSHAFT COMP
Part Number : 14100K3VN00
CAMSHAFT COMP
3
SPROCKET, CAM(34T)
Part Number : 14321K0RV00
SPROCKET, CAM(34T)
4
ARM COMP., IN. VALVE ROCKER
Part Number : 14430K0RV00
ARM COMP., IN. VALVE ROCKER
5
ARM COMP., EX. VALVE ROCKER
Part Number : 14440K0RV00
ARM COMP., EX. VALVE ROCKER
6
SHAFT, ROCKER ARM
Part Number : 14451K0RV00
SHAFT, ROCKER ARM
7
VALVE, IN
Part Number : 14711K40F00
VALVE, IN
8
VALVE, EX
Part Number : 14721K40F00
VALVE, EX
9
SPRING, VALVE
Part Number : 14751K0RV00
SPRING, VALVE
10
RETAINER, VALVE SPRING
Part Number : 14771K1ZN20
RETAINER, VALVE SPRING
11
SEAT, EX. VALVE SPRING
Part Number : 14776K1ZN20
SEAT, EX. VALVE SPRING
12
COTTER, VALVE(FUJI OOZX)
Part Number : 14781ML0720
COTTER, VALVE(FUJI OOZX)
13
BOLT, FLANGE, 5X14
Part Number : 90009K0RV00
BOLT, FLANGE, 5X14
14
SCREW, TAPPET ADJUSTING
Part Number : 90012KWB600
SCREW, TAPPET ADJUSTING
14
SCREW, TAPPET ADJUSTING
Part Number : 90012KYY900
SCREW, TAPPET ADJUSTING
15
BOLT, SOCKET KNOCK, 5MM .
Part Number : 90083K40F00
BOLT, SOCKET KNOCK, 5MM .
16
NUT, TAPPET ADJUSTING .
Part Number : 90206001000
NUT, TAPPET ADJUSTING .
