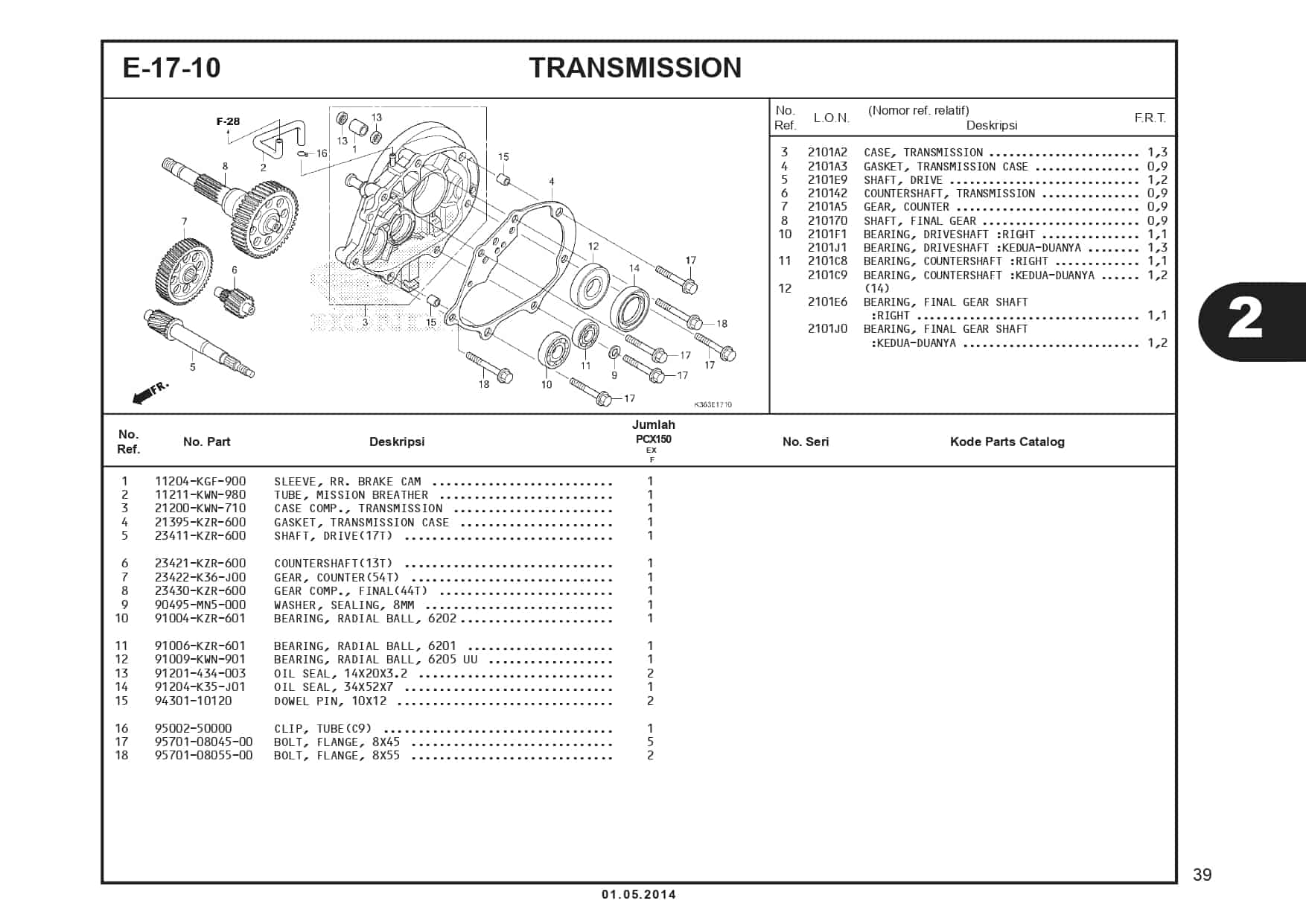

E-17-10 Transmission – Katalog Honda PCX 150
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SLEEVE RR BRAKE CAM
Part Number : 11204KGF900
SLEEVE RR BRAKE CAM
2
TUBE MISSION BREATHER
Part Number : 11211KWN980
TUBE MISSION BREATHER
3
CASE COMP TRANSMISSION
Part Number : 21200KWN710
4
GASKET, TRANSMISSION CASE
Part Number : 21395KZR600
GASKET, TRANSMISSION CASE
5
DRIVESHAFT(17T)
Part Number : 23411KZR600
DRIVESHAFT(17T)
6
COUNTERSHAFT(13T)
Part Number : 23421KZR600
COUNTERSHAFT(13T)
7
GEAR COUNTER(54T)
Part Number : 23422K36J00
8
GEAR COMP., FINAL(44T)
Part Number : 23430KZR600
GEAR COMP., FINAL(44T)
9
WASHER,SEALING 8MM
Part Number : 90495MN5000
WASHER,SEALING 8MM
10
BRG,BALL RADIAL 6202
Part Number : 91004KZR601
BRG,BALL RADIAL 6202
11
BEARING RADIAL BALL 6201
Part Number : 91006KZR601
BEARING RADIAL BALL 6201
12
BRG,BALL RADIAL 6205 UU
Part Number : 91009KWN901
BRG,BALL RADIAL 6205 UU
12
BRG,BALL RADIAL 6205
Part Number : 91006KAB004
BRG,BALL RADIAL 6205
12
BRG,BALL RADIAL 6205
Part Number : 91009K2SN01
BRG,BALL RADIAL 6205
13
OIL SEAL 14X20X3.2
Part Number : 91201434003
OIL SEAL 14X20X3.2
14
OIL SEAL 34X52X7
Part Number : 91204K35J01
OIL SEAL 34X52X7
15
PIN DOWEL 10X12
Part Number : 9430110120
PIN DOWEL 10X12
16
CLIP,TUBE 5.0 MM
Part Number : 9500250000
CLIP,TUBE 5.0 MM
17
BOLT FLANGE 8X45
Part Number : 957010804500
BOLT FLANGE 8X45
18
BOLT,FLANGE,8X55
Part Number : 957010805500
BOLT,FLANGE,8X55
