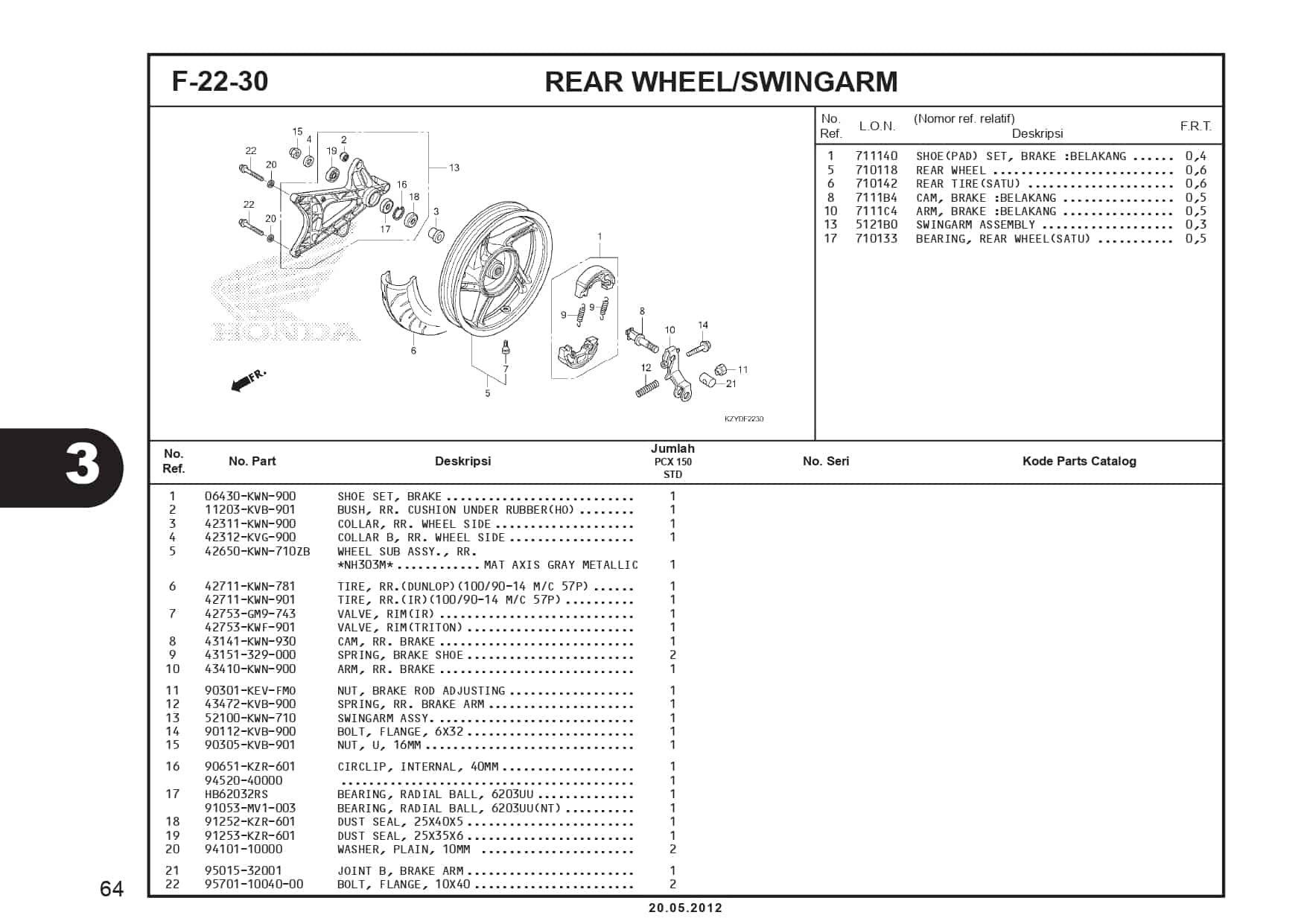

F-22-30 Rear Wheel/ Swingarm – Katalog Honda PCX 150 KZY
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SHOE SET,BRAKE
Part Number : 06430KWN900
SHOE SET,BRAKE
2
UNDER RUBBER BUSH REAR
Part Number : 11203KVB901
UNDER RUBBER BUSH REAR
3
COLLAR,RR WHEEL SIDE
Part Number : 42311KWN900
COLLAR,RR WHEEL SIDE
4
COLLAR B, RR WHEEL SIDE
Part Number : 42312KVG900
COLLAR B, RR WHEEL SIDE
5
WHEEL SUB ASSY RR.
Part Number : 42650KWN710ZB
6
TIRE, RR (100/90-14 57P)
Part Number : 42711KWN901
TIRE, RR (100/90-14 57P)
7
VALVE,RIM (INOUE)
Part Number : 42753GM9743
VALVE,RIM (INOUE)
7
VALVE,RIM(TRITON)
Part Number : 42753KWF901
VALVE,RIM(TRITON)
8
CAM,REAR BRAKE
Part Number : 43141KWN930
9
SPRING,BRAKE SHOEREAR
Part Number : 43151329000
SPRING,BRAKE SHOEREAR
10
ARM,REAR BRAKE
Part Number : 43410KWN900
ARM,REAR BRAKE
12
SPRING RR BRAKE ARM
Part Number : 43472KVB900
SPRING RR BRAKE ARM
13
SWINGARM ASSY.
Part Number : 52100KWN710
14
BOLT FLANGE 6X32
Part Number : 90112KVB900
BOLT FLANGE 6X32
15
NUT U 16MM
Part Number : 90305KVB901
NUT U 16MM
16
CIRCLIP,IN 40
Part Number : 90651KZR601
CIRCLIP,IN 40
16
CIRCLIP INTERNAL 40 MM
Part Number : 9452040000
CIRCLIP INTERNAL 40 MM
17
BEARING,BALL
Part Number : HB62032RS
BEARING,BALL
17
BEARING,BALL
Part Number : 91051K35V02
BEARING,BALL
18
DUST SEAL, 25X40X5
Part Number : 91252KZR601
DUST SEAL, 25X40X5
19
DUST SEAL, 25X35X6
Part Number : 91253KZR601
DUST SEAL, 25X35X6
20
WASHER PLAIN 10MM
Part Number : 9410110000
WASHER PLAIN 10MM
21
JOINT BRAKE ARM
Part Number : 9501532001
JOINT BRAKE ARM
22
BOLT,FLANGE 10X40
Part Number : 957011004000
BOLT,FLANGE 10X40
