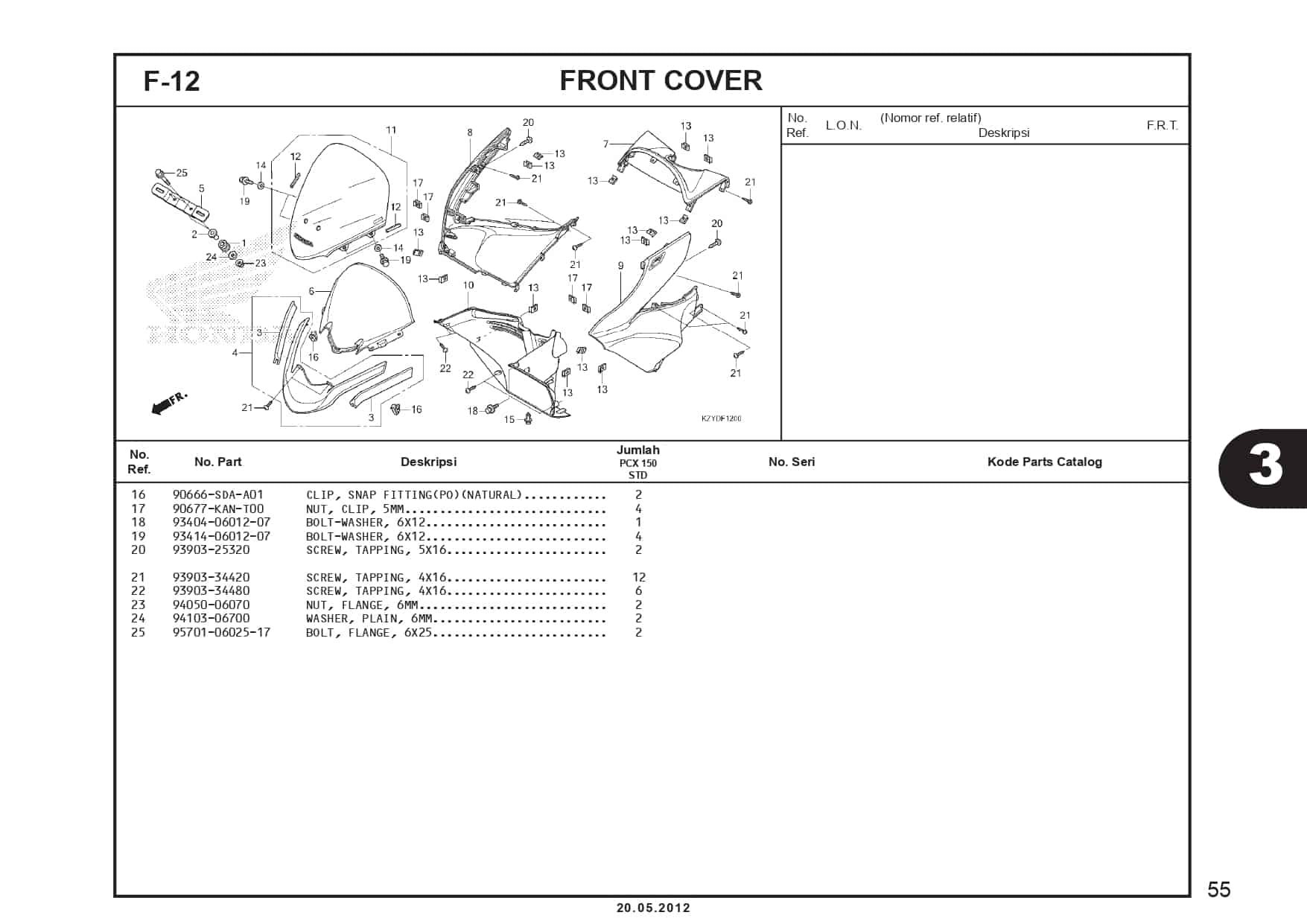

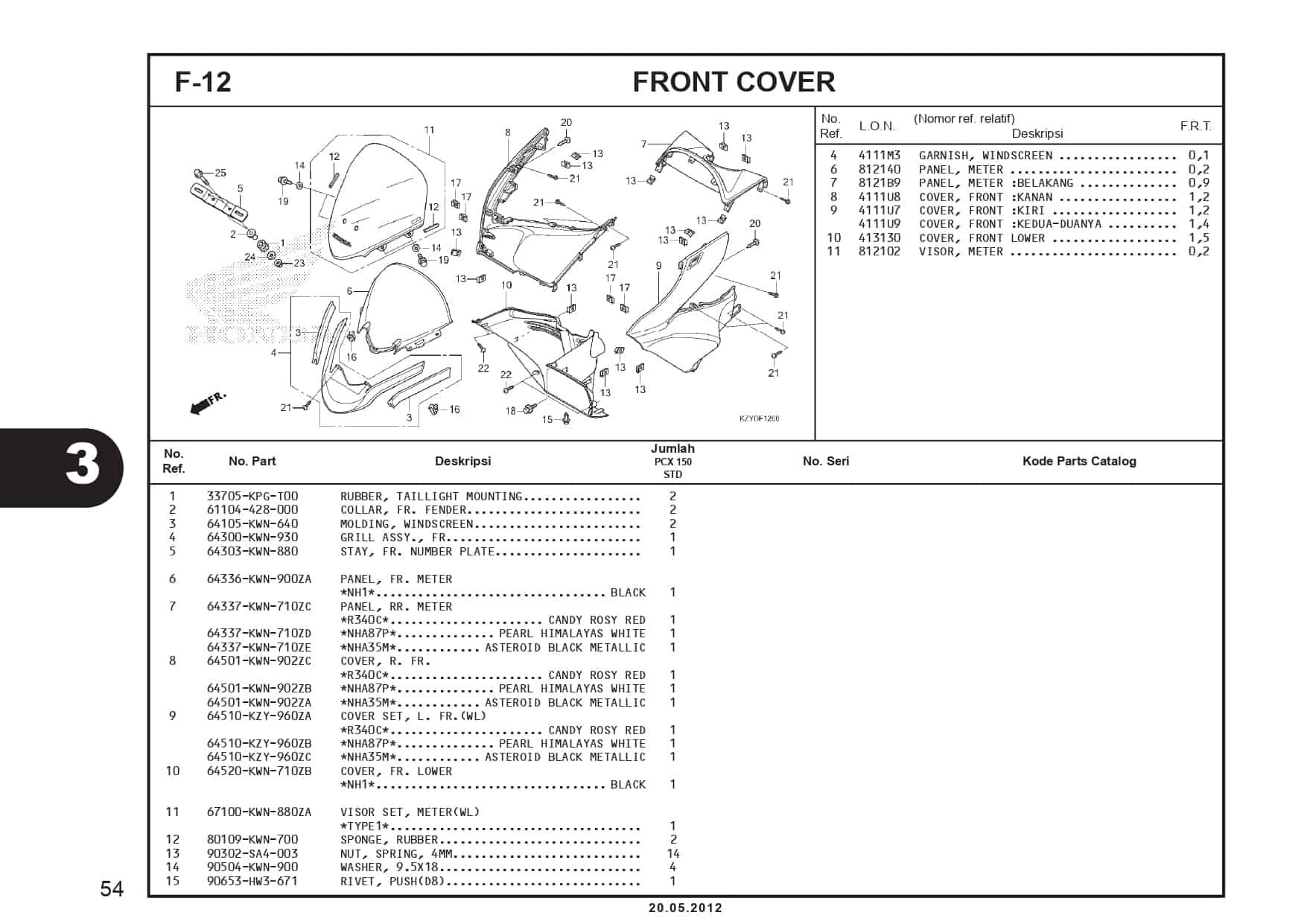

F-12 Front Cover – Katalog Honda PCX 150 KZY
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
RUBBER,TAILLIGHT
Part Number : 33705KPGT00
2
COLLAR FR FENDER
Part Number : 61104428000
COLLAR FR FENDER
3
MOLDING, WINDSCREEN
Part Number : 64105KWN640
4
GRILL ASSY FR
Part Number : 64300KWN930
5
STAY,FR NO.PLATE
Part Number : 64303KWN880
6
PANEL,FR METER
Part Number : 64336KWN900ZA
7
PANEL RR METER CDY RS RD
Part Number : 64337KWN710ZC
7
PANEL RR METER PRL HM WHT
Part Number : 64337KWN710ZD
7
PANEL RR METER AST BK MET
Part Number : 64337KWN710ZE
8
CVR R FR SD CDY RS RD
Part Number : 64501KWN902ZC
8
CVR R FR SD PRL HIM WHT
Part Number : 64501KWN902ZB
9
CVR R FR SD AST BLK MET
Part Number : 64501KWN902ZA
9
SET ILL L FR CDY RS RD
Part Number : 64510KZY960ZA
9
SET ILL L FR PRL HIM WHT
Part Number : 64510KZY960ZB
9
SET ILL L FR AST BLK MET
Part Number : 64510KZY960ZC
10
COVER, FR. LOWER
Part Number : 64520KWN710ZB
11
SET ILLUST,METER VISOR
Part Number : 67100KWN880ZA
12
SPONGE, RUBBER
Part Number : 80109KWN700
13
NUT, SPRING, 4MM
Part Number : 90302SA4003
NUT, SPRING, 4MM
14
WASHER,9.5X18
Part Number : 90504KWN900
WASHER,9.5X18
15
RIVET, PUSH(D8)
Part Number : 90653HW3671
16
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
17
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
18
BOLT WASHER 6X12
Part Number : 934040601207
BOLT WASHER 6X12
19
BOLT-WASH.,6X12
Part Number : 934140601207
20
SCREW, TAPPING, 5X16
Part Number : 9390325320
SCREW, TAPPING, 5X16
21
9390334421
Part Number : 9390334420
9390334421
21
Screw Tapping 4x16
Part Number : 9390334421
Screw Tapping 4x16
22
SCREW TAPPING 4X16
Part Number : 9390334480
SCREW TAPPING 4X16
23
NUT FLANGE 6MM
Part Number : 9405006070
NUT FLANGE 6MM
24
WASHER, PLAIN, 6MM
Part Number : 9410306700
WASHER, PLAIN, 6MM
25
BOLT,FLANGE 6X25
Part Number : 957010602517
