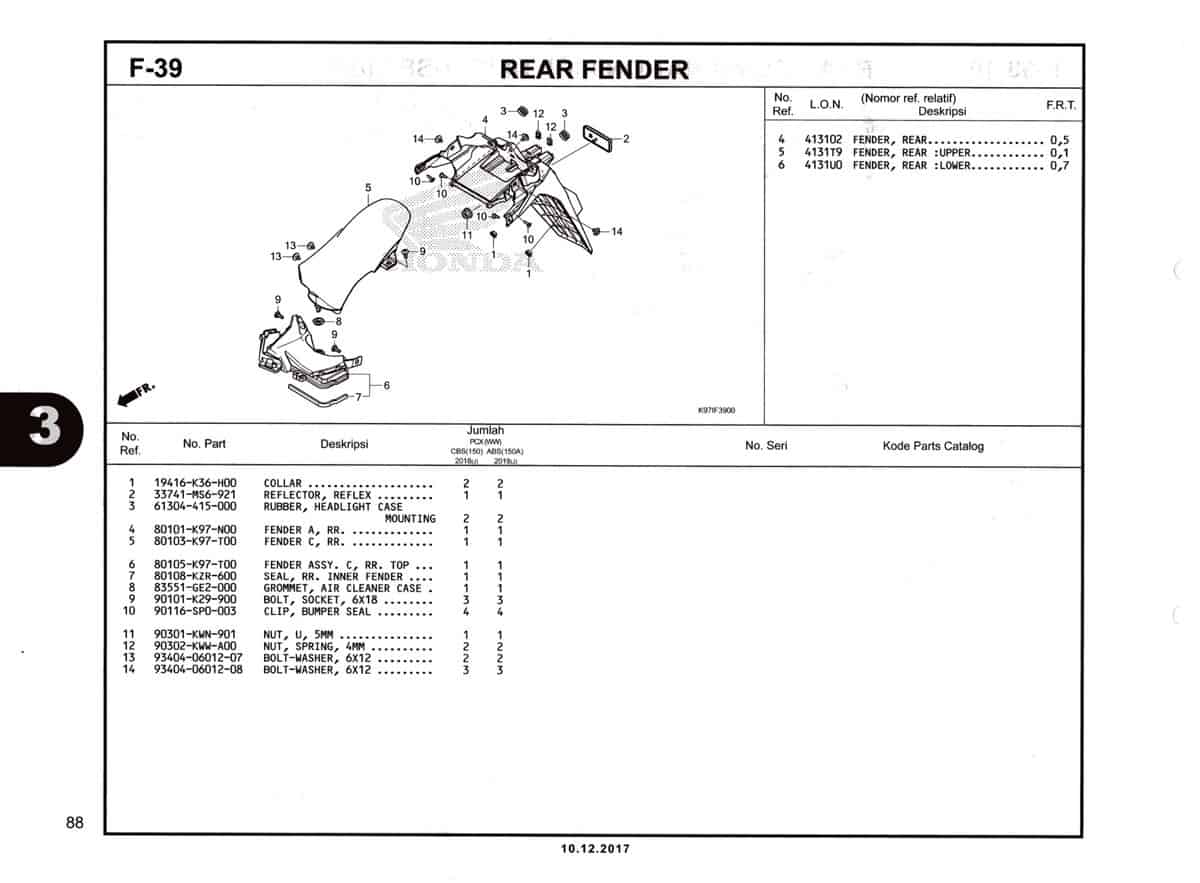

F39 – Rear Fender – Katalog Honda PCX 150 K97
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Collar
Part Number : 19416K36H00
Collar
2
Reflector Reflex (ST)
Part Number : 33741MS6921
Reflector Reflex (ST)
3
Rubber Headlight
Part Number : 61304415000
Rubber Headlight
4
Fender, A RR
Part Number : 80101K97N00
Fender, A RR
5
Fender C RR
Part Number : 80103K97T00
Fender C RR
6
Fender C Assy, RR Top
Part Number : 80105K97T00
Fender C Assy, RR Top
7
Seal RR Inner Fender
Part Number : 80108KZR600
Seal RR Inner Fender
8
Grommet A/C
Part Number : 83551GE2000
Grommet A/C
9
Bolt Socket 6X18
Part Number : 90101K29900
Bolt Socket 6X18
10
Clip Bumper Seal
Part Number : 90116K2PV61
Clip Bumper Seal
11
Nut U 5mm
Part Number : 90301KWN901
Nut U 5mm
12
Nut Spring 4MM
Part Number : 90302KWWA00
Nut Spring 4MM
12
Nut Spring 4MM
Part Number : 90302K97600
Nut Spring 4MM
12
Nut Spring 4MM
Part Number : 90302SA4003
Nut Spring 4MM
13
Bolt Washer 6X12
Part Number : 934040601207
Bolt Washer 6X12
14
Bolt Wash 6X12
Part Number : 934040601208
Bolt Wash 6X12
