Diagram Bagian

F28 – Air Cleaner – Katalog Honda PCX 150 K97

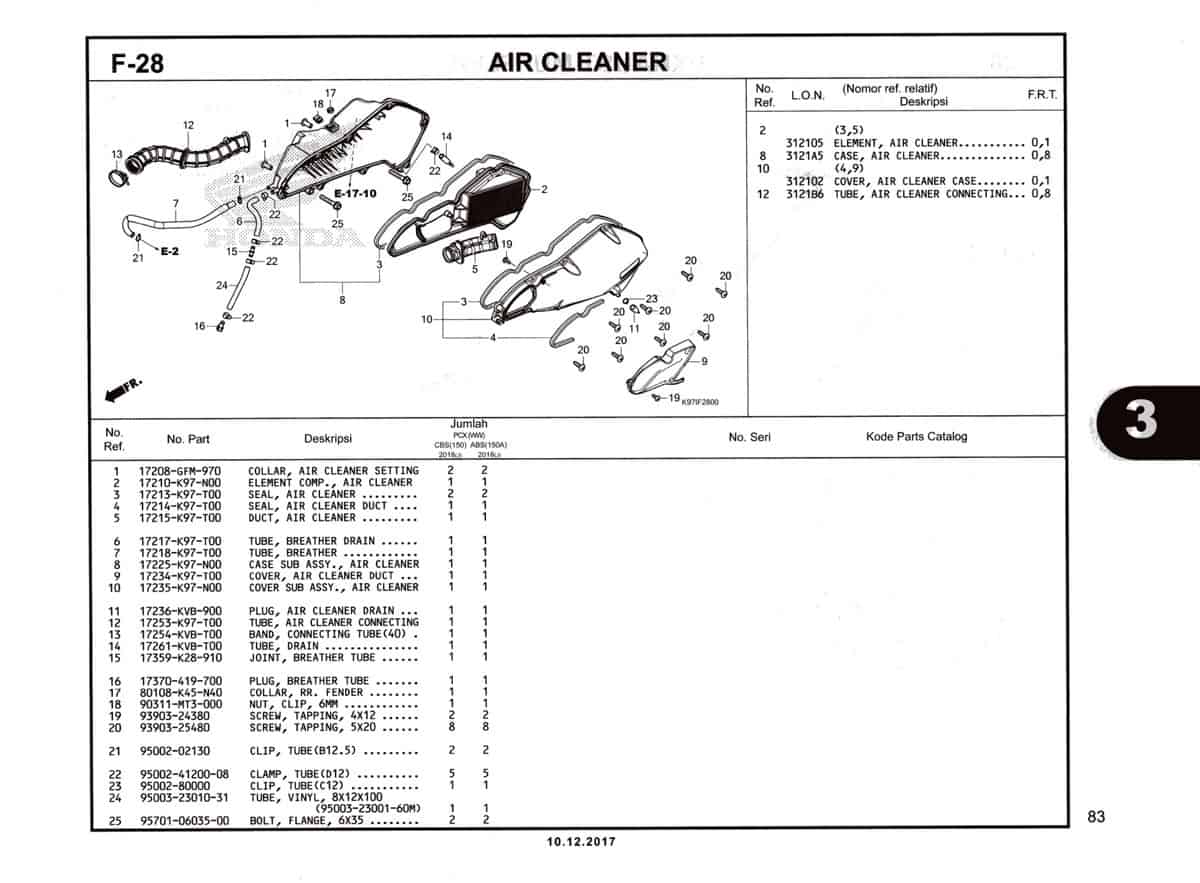

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Collar Air Cleaner Setting
Part Number : 17208GFM970
Collar Air Cleaner Setting
2
Element Comp Air Cleaner
Part Number : 17210K97N00
Element Comp Air Cleaner
3
Seal Air/C
Part Number : 17213K97T00
Seal Air/C
4
Seal Air Cleaner Duct
Part Number : 17214K97T00
Seal Air Cleaner Duct
5
Duct Air Cleaner
Part Number : 17215K97T00
Duct Air Cleaner
6
Tube Breather Drain
Part Number : 17217K97T00
Tube Breather Drain
7
Tube Breather
Part Number : 17218K97T00
Tube Breather
8
Case Sub Assy Air/C
Part Number : 17225K97N00
Case Sub Assy Air/C
9
Cover Air/C Duct C
Part Number : 17234K97T00
Cover Air/C Duct C
10
Cover Sub Assy Air C
Part Number : 17235K97N00
Cover Sub Assy Air C
11
Plug A/C Drain
Part Number : 17236KVB900
Plug A/C Drain
12
Tube,Air/C Connecting
Part Number : 17253K97T00
Tube,Air/C Connecting
13
Band 40 Conn.Tube
Part Number : 17254KVBT00
Band 40 Conn.Tube
14
Tube Drain
Part Number : 17261KVBT00
Tube Drain
15
Joint Breather Tube
Part Number : 17359K28910
Joint Breather Tube
16
Plug Breather Tube
Part Number : 17370419700
Plug Breather Tube
17
Collar RR Fender
Part Number : 80108K45N40
Collar RR Fender
17
Collar RR Fender
Part Number : 80108K1Z920
Collar RR Fender
18
Nut Clip 6MM
Part Number : 90311MT3000
Nut Clip 6MM
19
Screw Tapping 4x12
Part Number : 9390324380
Screw Tapping 4x12
20
Screw Tapping 5x20
Part Number : 9390325480
Screw Tapping 5x20
21
Clip Tube (B12.5)
Part Number : 9500202130
Clip Tube (B12.5)
22
Clamp D12 Tube
Part Number : 950024120008
Clamp D12 Tube
23
Clip Tube C12
Part Number : 9500280000
Clip Tube C12
24
V Tube 8X12X100
Part Number : 950032301031
V Tube 8X12X100
25
Bolt Flange 6X35
Part Number : 957010603500
Bolt Flange 6X35
