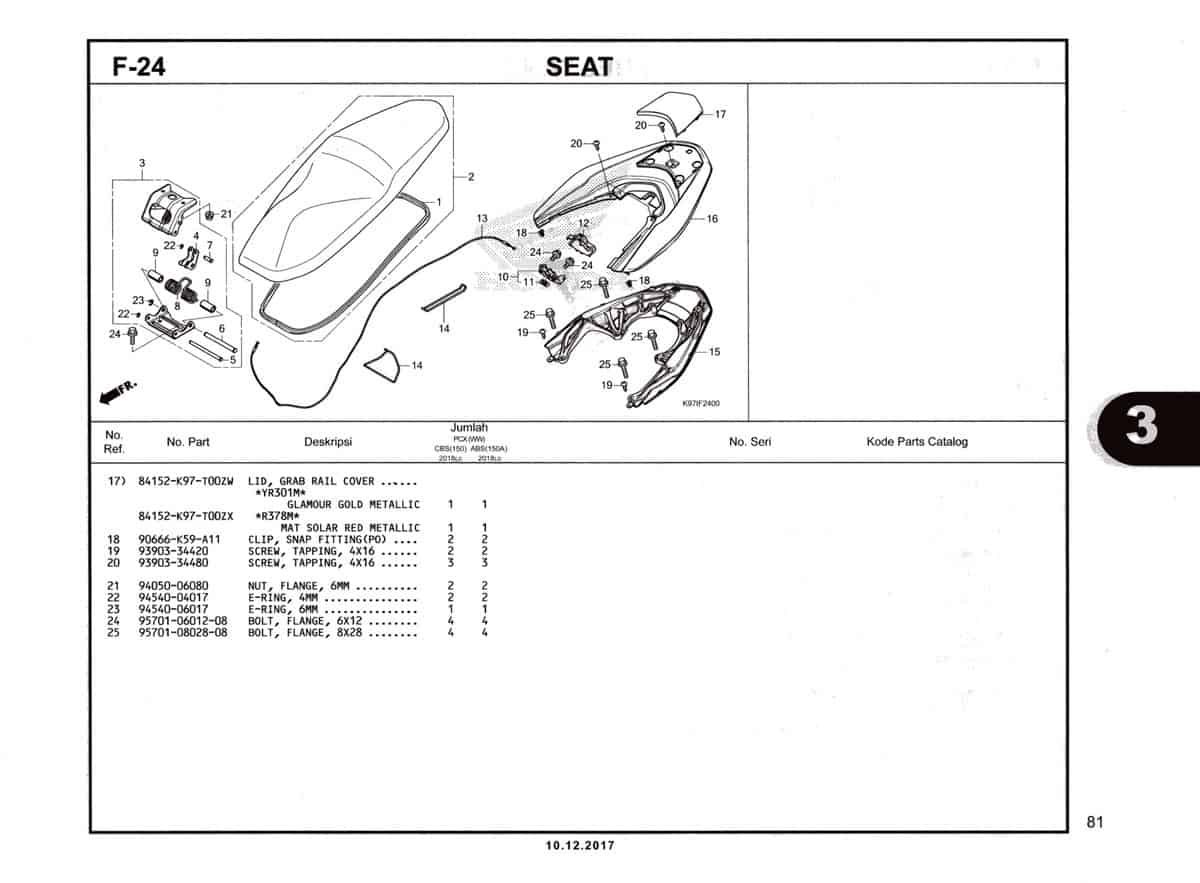

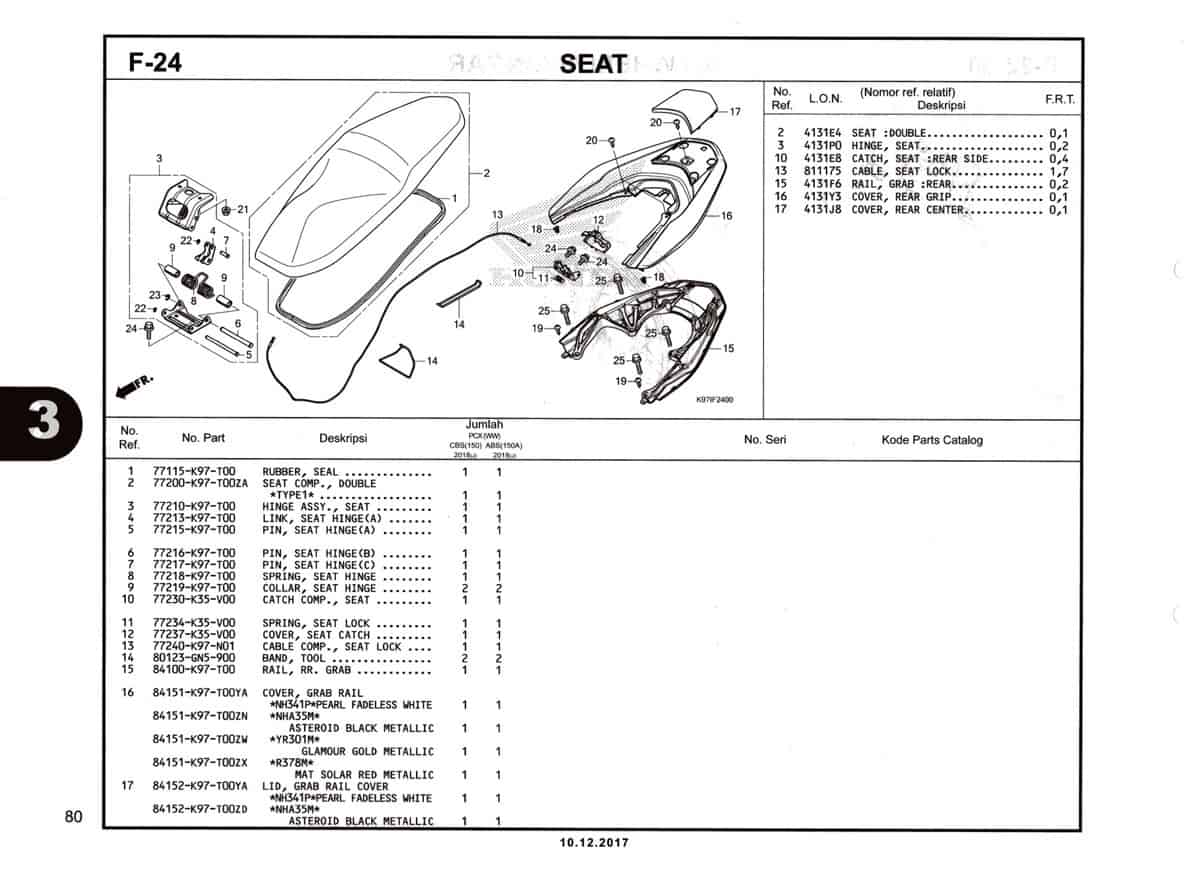

F24 – Seat – Katalog Honda PCX 150 K97
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Rubber Seal
Part Number : 77115K97T00
Rubber Seal
2
Seat Comp Double
Part Number : 77200K97T00ZA
Seat Comp Double
3
Hinge Assy Seat T
Part Number : 77210K97T00
Hinge Assy Seat T
4
Link A Seat Hinge
Part Number : 77213K97T00
Link A Seat Hinge
5
Pin A Seat Hinge
Part Number : 77215K97T00
Pin A Seat Hinge
6
Pin B Seat Hinge
Part Number : 77216K97T00
Pin B Seat Hinge
7
Pin C Seat Hinge
Part Number : 77217K97T00
Pin C Seat Hinge
8
Spring Seat Hinge
Part Number : 77218K97T00
Spring Seat Hinge
9
Collar Seat Hinger
Part Number : 77219K97T00
Collar Seat Hinger
10
Catch Comp Seat
Part Number : 77230K35V00
Catch Comp Seat
11
Spring Seat Lock
Part Number : 77234K35V00
Spring Seat Lock
12
Cover Seat Catch
Part Number : 77237K35V00
Cover Seat Catch
13
Cable Comp Seat Lock
Part Number : 77240K97N01
Cable Comp Seat Lock
13
Cable Comp Seat Lock
Part Number : 77240K97N02
Cable Comp Seat Lock
14
Band Tool
Part Number : 80123GN5900
Band Tool
15
Rail RR Grab
Part Number : 84100K97T00
Rail RR Grab
16
Cover Grab Rail (PL FD WH)
Part Number : 84151K97T00YA
Cover Grab Rail (PL FD WH)
16
Cover Grab Rail (AS BL ME)
Part Number : 84151K97T00ZN
Cover Grab Rail (AS BL ME)
16
Cover Grab Rail (GL GO ME)
Part Number : 84151K97T00ZW
Cover Grab Rail (GL GO ME)
16
Cover Grab Rail (MA SO RED)
Part Number : 84151K97T00ZX
Cover Grab Rail (MA SO RED)
16
Cover Grab Rail (MT CR SL)
Part Number : 84151K97T00YK
Cover Grab Rail (MT CR SL)
16
COVER,GRAB RAIL (MA JB MT)
Part Number : 84151K97T00YJ
COVER,GRAB RAIL (MA JB MT)
16
COVER,GRAB RAIL (MA BL MT)
Part Number : 84151K97T00YW
COVER,GRAB RAIL (MA BL MT)
16
COVER,GRAB RAIL (MT GN BL)
Part Number : 84151K97T00YX
COVER,GRAB RAIL (MT GN BL)
17
Lid Grb Ril Cvr (PL FD WH)
Part Number : 84152K97T00YA
Lid Grb Ril Cvr (PL FD WH)
17
Lid Grb Ril Cvr (AS BK MT)
Part Number : 84152K97T00ZD
Lid Grb Ril Cvr (AS BK MT)
17
Lid Grb Ril Cvr (GL GO ME)
Part Number : 84152K97T00ZW
Lid Grb Ril Cvr (GL GO ME)
17
Lid Grab Ril Cvr (MA SO)
Part Number : 84152K97T00ZX
Lid Grab Ril Cvr (MA SO)
17
Lid Grab Ril Cvr (MT CR SL)
Part Number : 84152K97T00YK
Lid Grab Ril Cvr (MT CR SL)
17
LID,GRAB RL CVR (MA JB MT)
Part Number : 84152K97T00YJ
LID,GRAB RL CVR (MA JB MT)
17
LID,GRAB RAIL COVER (MA BL MT)
Part Number : 84152K97T00YW
LID,GRAB RAIL COVER (MA BL MT)
17
LID,GRAB RAIL COVER (MT GN BL)
Part Number : 84152K97T00YX
LID,GRAB RAIL COVER (MT GN BL)
18
Clip Snap Fit (PO)
Part Number : 90666K59A11
Clip Snap Fit (PO)
18
Clip Snap Fit
Part Number : 90666SDAA01
Clip Snap Fit
19
Screw Tapping 4x16
Part Number : 9390334420
Screw Tapping 4x16
19
Screw Tapping 4x16
Part Number : 9390334421
Screw Tapping 4x16
20
Screw Tapping 4x16
Part Number : 9390334480
Screw Tapping 4x16
21
Nut Flange 6mm
Part Number : 9405006080
Nut Flange 6mm
22
E Ring 4
Part Number : 9454004017
E Ring 4
23
E Ring 6
Part Number : 9454006017
E Ring 6
24
Bolt Flange 6X12
Part Number : 957010601208
Bolt Flange 6X12
25
Bolt Flange 8x28
Part Number : 957010802808
Bolt Flange 8x28
