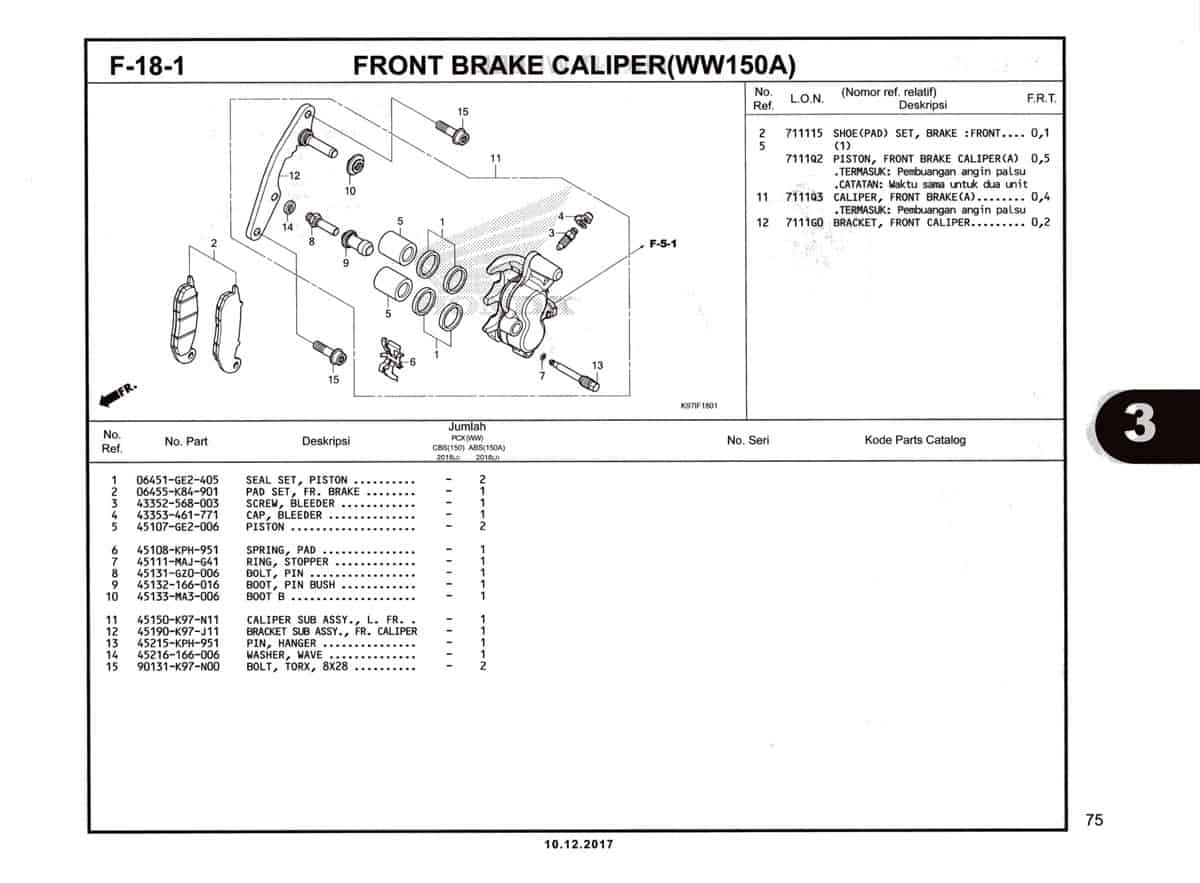

F18-1 – Front Brake Caliper (WW150A) – Katalog Honda PCX 150 K97
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Seal Set Piston
Part Number : 06451GE2405
Seal Set Piston
2
Pad Set FR
Part Number : 06455KVB401
Pad Set FR
2
Pad Set FR
Part Number : 06455K84902
Pad Set FR
2
Pad Set FR
Part Number : 06455KVB912
Pad Set FR
3
Screw Bleeder
Part Number : 43352568003
Screw Bleeder
4
Cap Bleeder
Part Number : 43353461771
Cap Bleeder
4
Cap Bleeder
Part Number : 43353K59A71
Cap Bleeder
5
Piston
Part Number : 45107GE2006
Piston
6
Sprind Pad
Part Number : 45108KPH951
Sprind Pad
7
O Ring 2.5x1.5
Part Number : 45111MAJG41
O Ring 2.5x1.5
8
Pin Bolt
Part Number : 45131GZ0006
Pin Bolt
9
Bush Pin
Part Number : 45132166016
Bush Pin
9
Bush Pin
Part Number : 45132166017
Bush Pin
10
Boot B Pin
Part Number : 45133MA3006
Boot B Pin
10
Boot B Pin
Part Number : 45133MA3007
Boot B Pin
11
Caliper Sub Assy,L FR
Part Number : 45150K97N11
Caliper Sub Assy,L FR
12
Bracket Sub Assy FR Ntial
Part Number : 45190K97J11
Bracket Sub Assy FR Ntial
13
Pin Hanger
Part Number : 45215KPH951
Pin Hanger
14
Washer Wave
Part Number : 45216166006
Washer Wave
15
Bolt Torx 8x28
Part Number : 90131K97N00
Bolt Torx 8x28
