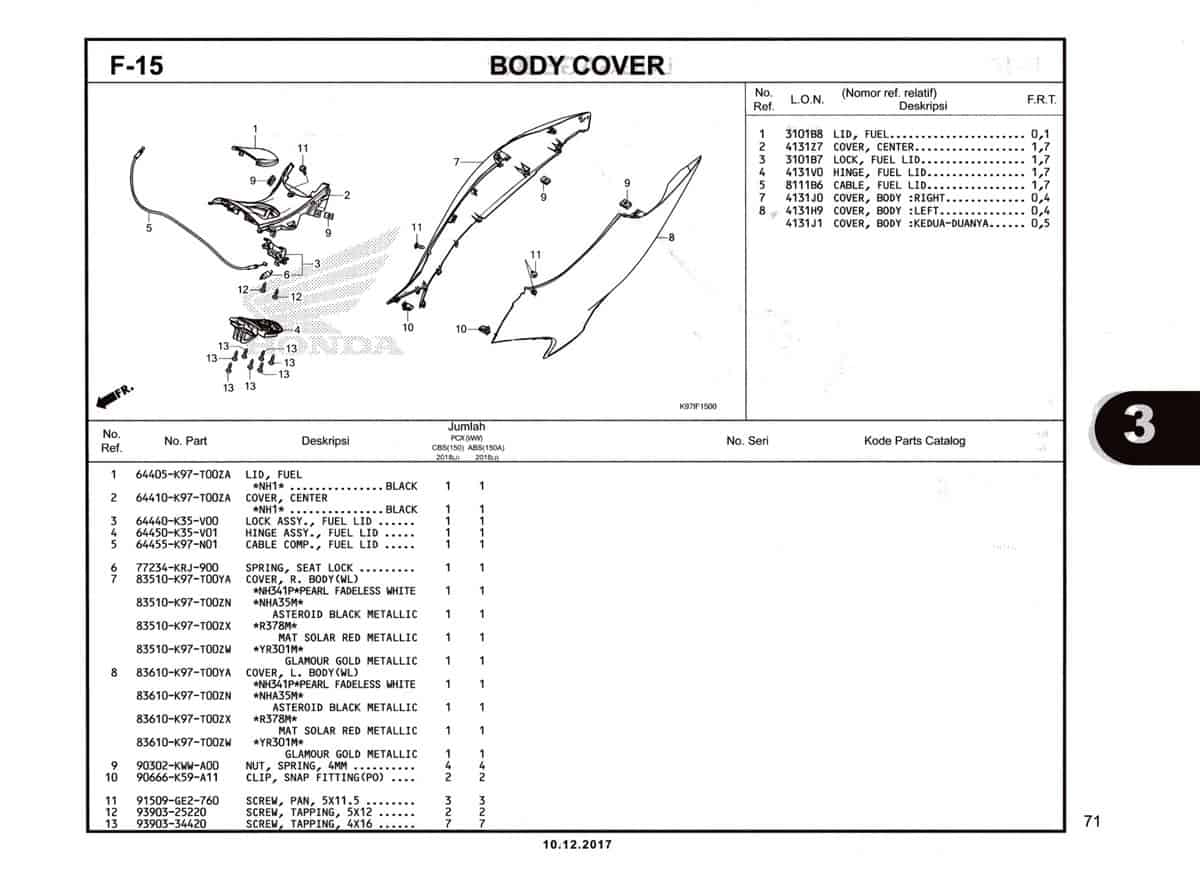

F15 – Body Cover – Katalog Honda PCX 150 K97
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Lid, Fuel
Part Number : 64405K97T00ZA
Lid, Fuel
2
Cover, Center
Part Number : 64410K97T00ZA
Cover, Center
3
Lock Assy Fuel Lid
Part Number : 64440K35V00
Lock Assy Fuel Lid
4
Hinge Assy Fuel Lid
Part Number : 64450K35V01
Hinge Assy Fuel Lid
4
Hinge Assy Fuel Lid
Part Number : 64450K35V02
Hinge Assy Fuel Lid
5
Cable Comp Fuel Lid
Part Number : 64455K97N01
Cable Comp Fuel Lid
6
Spring Seat Lock
Part Number : 77234KRJ900
Spring Seat Lock
7
Cover R Body (PL FD WH)
Part Number : 83510K97T00YA
Cover R Body (PL FD WH)
7
Cover R Body (AS BK MT)
Part Number : 83510K97T00ZN
Cover R Body (AS BK MT)
7
Cover R Body (MA SO RED)
Part Number : 83510K97T00ZX
Cover R Body (MA SO RED)
7
Cover R Body (GL GO ME)
Part Number : 83510K97T00ZW
Cover R Body (GL GO ME)
7
Cover R Body (MT CR SL)
Part Number : 83510K97T00YJ
Cover R Body (MT CR SL)
7
Cover R Body (MT GN BL)
Part Number : 83510K97T00YW
Cover R Body (MT GN BL)
7
Cover R Body (MA BL MT)
Part Number : 83510K97T00YV
Cover R Body (MA BL MT)
8
Cover L Body (PL FD WH)
Part Number : 83610K97T00YA
Cover L Body (PL FD WH)
8
Cover L Body (AS BK MT)
Part Number : 83610K97T00ZN
Cover L Body (AS BK MT)
8
Cover L Body (MA SO RED)
Part Number : 83610K97T00ZX
Cover L Body (MA SO RED)
8
Cover L Body (GL GO ME)
Part Number : 83610K97T00ZW
Cover L Body (GL GO ME)
8
Cover L Body (MT CR SL)
Part Number : 83610K97T00YJ
Cover L Body (MT CR SL)
8
Cover L Body (MT GN BL)
Part Number : 83610K97T00YW
Cover L Body (MT GN BL)
8
Cover L Body (MA BL MT)
Part Number : 83610K97T00YV
Cover L Body (MA BL MT)
9
Nut Spring 4MM
Part Number : 90302KWWA00
Nut Spring 4MM
9
Nut Spring 4MM
Part Number : 90302K97600
Nut Spring 4MM
9
Nut Spring 4MM
Part Number : 90302SA4003
Nut Spring 4MM
10
Clip Snap Fit (PO)
Part Number : 90666K59A11
Clip Snap Fit (PO)
10
Clip Snap Fit
Part Number : 90666SDAA01
Clip Snap Fit
11
Screw Pan 5x11.5
Part Number : 91509GE2760
Screw Pan 5x11.5
12
Screw Tapping 5X12
Part Number : 9390325220
Screw Tapping 5X12
12
Screw Tapping 5X12
Part Number : 9390325280
Screw Tapping 5X12
12
Screw Tapping 5X12
Part Number : 9390325210
Screw Tapping 5X12
13
Screw Tapping 4x16
Part Number : 9390334420
Screw Tapping 4x16
13
Screw Tapping 4x16
Part Number : 9390334421
Screw Tapping 4x16
