Diagram Bagian

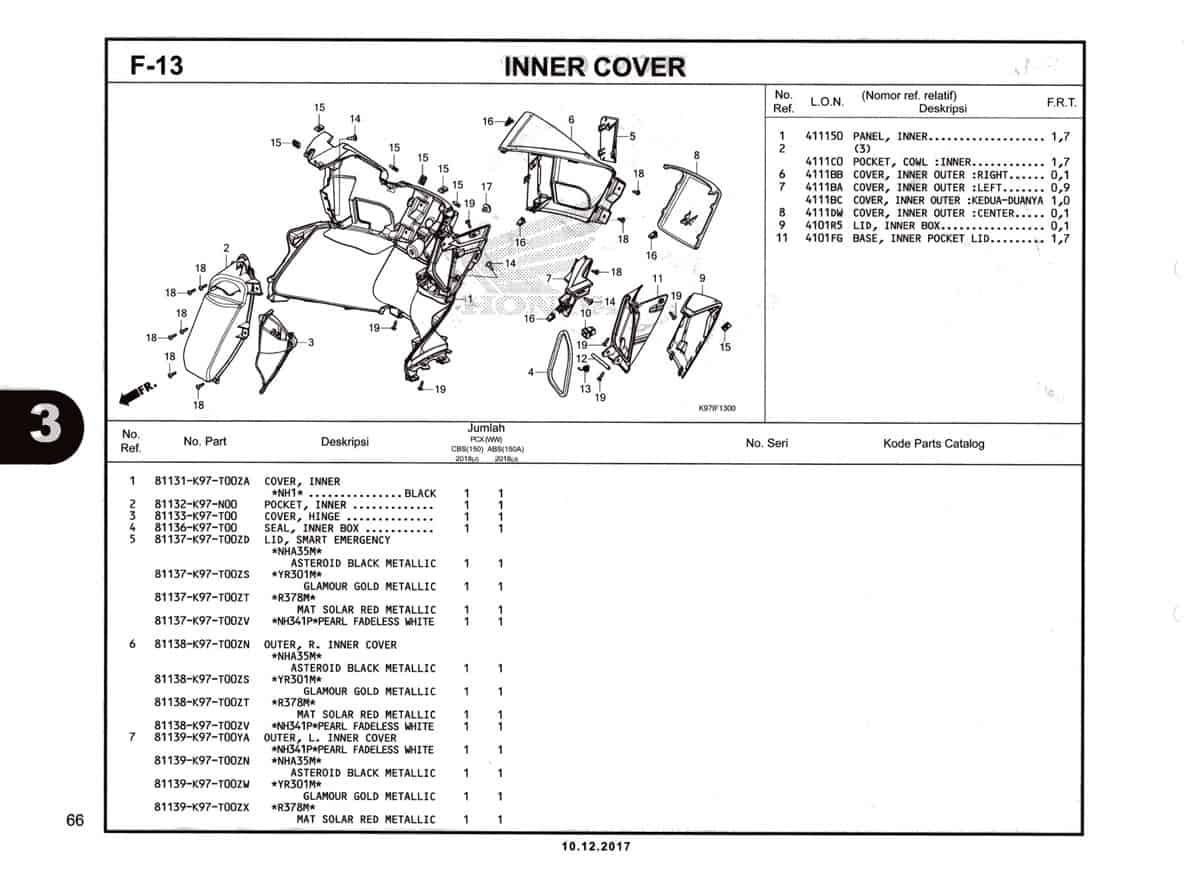

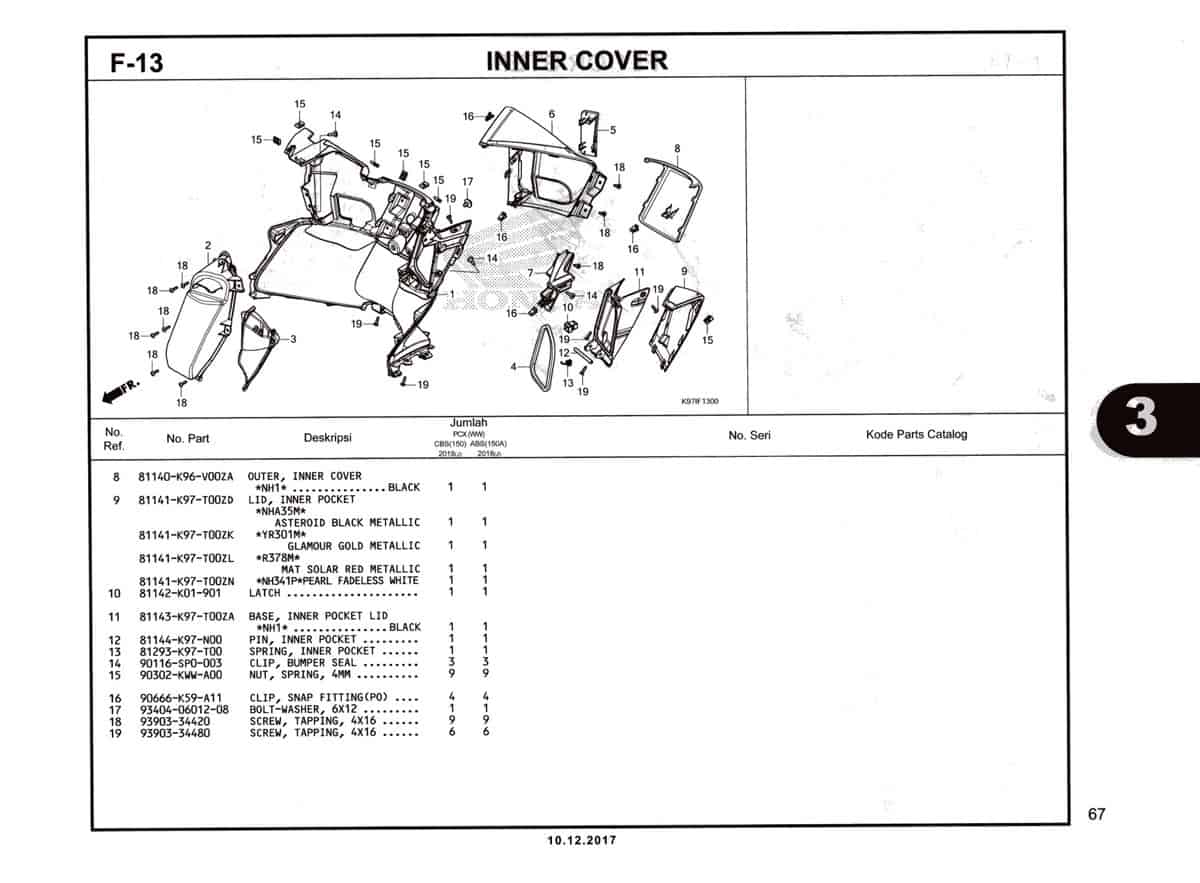

F13- Inner Cover – Katalog Honda PCX 150 K97
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Cover Inner
Part Number : 81131K97T00ZA
Cover Inner
2
Pocket Inner
Part Number : 81132K97N00
Pocket Inner
3
Cover Hinge
Part Number : 81133K97T00
Cover Hinge
4
Seal Inner Box
Part Number : 81136K97T00
Seal Inner Box
5
Lid Smart EMG (AS BL ME)
Part Number : 81137K97T00ZD
Lid Smart EMG (AS BL ME)
5
Lid Smart Emg (GL GO ME)
Part Number : 81137K97T00ZS
Lid Smart Emg (GL GO ME)
5
Lid Smart Emg (MA SO RED)
Part Number : 81137K97T00ZT
Lid Smart Emg (MA SO RED)
5
Lid Smart EMG SH (PL FD WH)
Part Number : 81137K97T00ZV
Lid Smart EMG SH (PL FD WH)
5
Lid Smart Emg (MT CR SL)
Part Number : 81137K97T00YE
Lid Smart Emg (MT CR SL)
5
Lid Smart Emg (MT GN BL)
Part Number : 81137K97T00YS
Lid Smart Emg (MT GN BL)
5
Lid Smart Emg (MA BL MT)
Part Number : 81137K97T00YR
Lid Smart Emg (MA BL MT)
6
Outer R Inner (AS BL ME)
Part Number : 81138K97T00ZN
Outer R Inner (AS BL ME)
6
Outer R Inner (GL GO ME)
Part Number : 81138K97T00ZS
Outer R Inner (GL GO ME)
6
Outer R Inner (MA SO RED)
Part Number : 81138K97T00ZT
Outer R Inner (MA SO RED)
6
Outer R Inner (PL FD WH)
Part Number : 81138K97T00ZV
Outer R Inner (PL FD WH)
6
Outer R Inner (MT CR SL)
Part Number : 81138K97T00YE
Outer R Inner (MT CR SL)
6
Outer R Inner Cover (MT GN BL)
Part Number : 81138K97T00YS
Outer R Inner Cover (MT GN BL)
6
Outer R Inner Cover (MA BL MT)
Part Number : 81138K97T00YR
Outer R Inner Cover (MA BL MT)
7
Outer L Inner (PL FD WH)
Part Number : 81139K97T00YA
Outer L Inner (PL FD WH)
7
Outer L Inner (AS BL ME)
Part Number : 81139K97T00ZN
Outer L Inner (AS BL ME)
7
Outer L Inner (GL GO ME)
Part Number : 81139K97T00ZW
Outer L Inner (GL GO ME)
7
Outer L Inner (MA SO RED)
Part Number : 81139K97T00ZX
Outer L Inner (MA SO RED)
7
Outer L Inner (MT CR SL)
Part Number : 81139K97T00YJ
Outer L Inner (MT CR SL)
7
Outer L Inner Cover (MT GN BL)
Part Number : 81139K97T00YW
Outer L Inner Cover (MT GN BL)
7
Outer L Inner (MA BL MT)
Part Number : 81139K97T00YV
Outer L Inner (MA BL MT)
8
Outer Inner Cover
Part Number : 81140K97N00ZA
Outer Inner Cover
9
Lid Inner Pocket (AS BL ME)
Part Number : 81141K97T00ZD
Lid Inner Pocket (AS BL ME)
9
Lid Inner Pocket (GL GO ME)
Part Number : 81141K97T00ZK
Lid Inner Pocket (GL GO ME)
9
Lid Inner Pocket (MA SO RED)
Part Number : 81141K97T00ZL
Lid Inner Pocket (MA SO RED)
9
Lid Inner Pocket (PL FD WH)
Part Number : 81141K97T00ZN
Lid Inner Pocket (PL FD WH)
9
Lid Inner Pocket (MT CR SL)
Part Number : 81141K97T00ZW
Lid Inner Pocket (MT CR SL)
9
Lid Inner Pocket (MT GN BL)
Part Number : 81141K97T00YK
Lid Inner Pocket (MT GN BL)
9
Lid,Inner Pocket (MA BL MT)
Part Number : 81141K97T00YJ
Lid,Inner Pocket (MA BL MT)
10
Latch
Part Number : 81142K01901
Latch
11
Base Inner Pocket Lid
Part Number : 81143K97T00ZA
Base Inner Pocket Lid
12
Pin Inner Pocket
Part Number : 81144K97N00
Pin Inner Pocket
13
Spg Inner Pocket Le Bag Lid
Part Number : 81293K97T00
Spg Inner Pocket Le Bag Lid
14
Clip Bumper Seal
Part Number : 90116SP0003
Clip Bumper Seal
14
Clip Bumper Seal
Part Number : 90116K2PV61
Clip Bumper Seal
15
Nut Spring 4MM
Part Number : 90302KWWA00
Nut Spring 4MM
15
Nut Spring 4MM
Part Number : 90302K97600
Nut Spring 4MM
15
Nut Spring 4MM
Part Number : 90302SA4003
Nut Spring 4MM
16
Clip Snap Fit (PO)
Part Number : 90666K59A11
Clip Snap Fit (PO)
16
Clip Snap Fit
Part Number : 90666SDAA01
Clip Snap Fit
17
Bolt Washer 6X12
Part Number : 934040601208
Bolt Washer 6X12
18
Screw Tapping 4x16
Part Number : 9390334420
Screw Tapping 4x16
18
Screw Tapping 4x16
Part Number : 9390334421
Screw Tapping 4x16
19
Screw Tapping 4x16
Part Number : 9390334480
Screw Tapping 4x16
