F-18 Front Caliper WW150 – Katalog Suku Cadang Honda PCX 150 K97

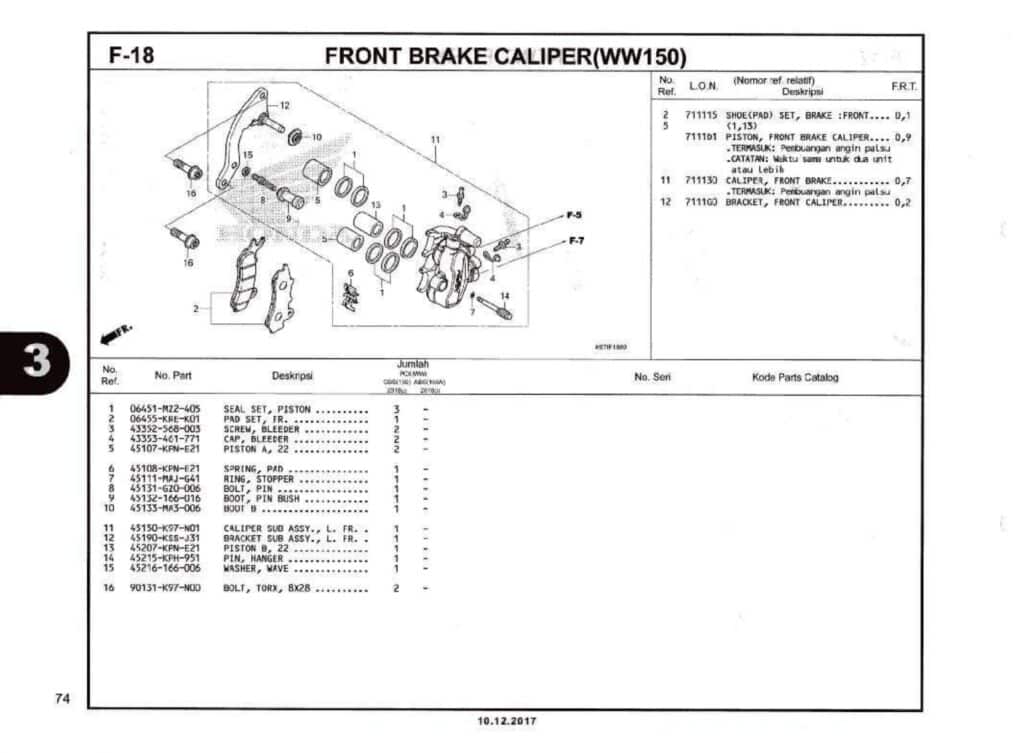

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SEAL SET,PISTON
Part Number : 06451MZ2405
SEAL SET,PISTON
2
PAD SET FR
Part Number : 06455KREK02
PAD SET FR
3
SCREW,BLEEDER
Part Number : 43352568003
SCREW,BLEEDER
4
CAP,BLEEDER
Part Number : 43353461771
CAP,BLEEDER
4
CAP,BLEEDER
Part Number : 43353K59A71
CAP,BLEEDER
5
PISTON 22 A
Part Number : 45107KPNE21
PISTON 22 A
6
PAD SPRING
Part Number : 45108KPNE21
PAD SPRING
7
O-RING,2.5X1.5
Part Number : 45111MAJG41
O-RING,2.5X1.5
8
PIN,BOLT
Part Number : 45131GZ0006
PIN,BOLT
9
BUSH PIN
Part Number : 45132166016
BUSH PIN
9
BUSH PIN
Part Number : 45132166017
BUSH PIN
10
BOOT B,PIN
Part Number : 45133MA3007
BOOT B,PIN
10
BOOT B,PIN
Part Number : 45133MA3006
BOOT B,PIN
11
CALIPER SUB ASSY L FR
Part Number : 45150K97N01
CALIPER SUB ASSY L FR
12
BRKT SUB ASSY L FR
Part Number : 45190KSSJ31
BRKT SUB ASSY L FR
13
PISTON 22 B
Part Number : 45207KPNE21
PISTON 22 B
14
PIN HANGER
Part Number : 45215KPH951
PIN HANGER
15
WASHER,WAVE
Part Number : 45216166006
WASHER,WAVE
16
BOLT,TORX 8X28
Part Number : 90131K97N00
BOLT,TORX 8X28
