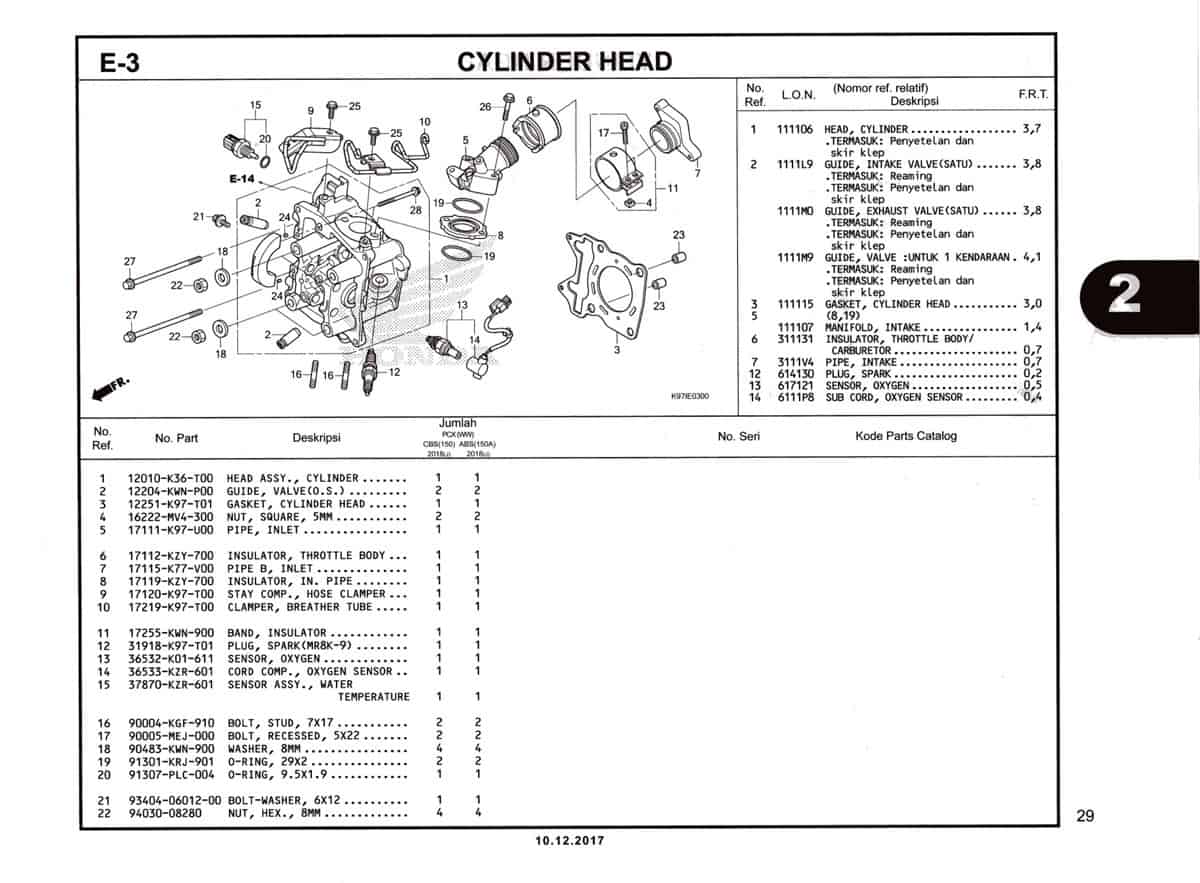

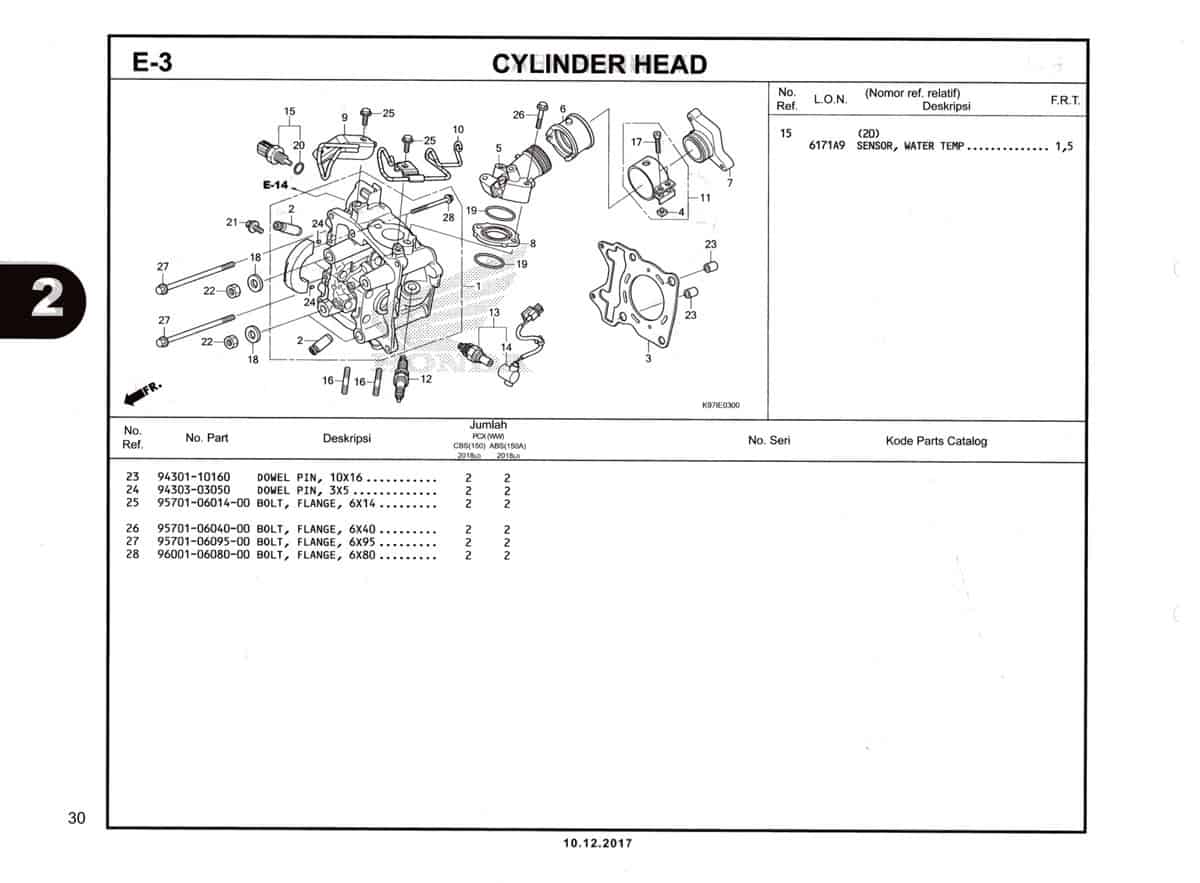

E3- Cylinder Head – Katalog Honda PCX 150 K97
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
HEAD COMP,CYLINDER
Part Number : 12010K36T00
1
HEAD COMP,CYLINDER
Part Number : 1220AK59A10
HEAD COMP,CYLINDER
2
Guide Valve (OSZ)
Part Number : 12204KWNP00
Guide Valve (OSZ)
3
Gasket Cylinder Head
Part Number : 12251K97T01
Gasket Cylinder Head
3
GASKET CYLINDER HEAD
Part Number : 12251K78V01
GASKET CYLINDER HEAD
3
GASKET CYLINDER HEAD
Part Number : 12251KZY701
GASKET CYLINDER HEAD
4
Nut Square 5MM
Part Number : 16222MV4300
Nut Square 5MM
5
Pipe Inlet
Part Number : 17111K97U00
Pipe Inlet
6
Insulator Throttle Body
Part Number : 17112KZY700
Insulator Throttle Body
7
Pipe B Inlet A
Part Number : 17115K77V00
Pipe B Inlet A
8
Insulator Inlet Pipe
Part Number : 1711AK59A10
Insulator Inlet Pipe
8
Insulator Inlet Pipe
Part Number : 17119KWN710
Insulator Inlet Pipe
8
Insulator Inlet Pipe
Part Number : 17119KZY700
Insulator Inlet Pipe
9
Stay Comp Hose Clamper
Part Number : 17120K97T00
Stay Comp Hose Clamper
10
Clamper Tube Breather
Part Number : 17219K97T00
Clamper Tube Breather
11
Band Insulator
Part Number : 17255KWN900
Band Insulator
12
Spark Plug MR8K9 (NGK)
Part Number : 31918K97T01
Spark Plug MR8K9 (NGK)
13
Sensor Oxygen
Part Number : 36532K01611
Sensor Oxygen
14
Cord Comp Oxygen Sensor
Part Number : 36533KZR601
Cord Comp Oxygen Sensor
15
Sensor Assy., Water Temp
Part Number : 37870KZR601
Sensor Assy., Water Temp
16
Bolt Stud, 7X17
Part Number : 90004KGF910
Bolt Stud, 7X17
17
Bolt Recessed 5X22
Part Number : 90005MEJ000
Bolt Recessed 5X22
18
Washer 8mm
Part Number : 90483KWN900
Washer 8mm
19
O-Ring 29x2
Part Number : 91301KRJ901
O-Ring 29x2
20
O Ring 9.5x1.5
Part Number : 91307PLC004
O Ring 9.5x1.5
21
Bolt Washer 6x12
Part Number : 934040601200
Bolt Washer 6x12
22
Nut Hex 8MM
Part Number : 9403008280
Nut Hex 8MM
23
Dowel Pin 10x16
Part Number : 9430110160
Dowel Pin 10x16
24
Pin Dowel 3X5
Part Number : 9430303050
Pin Dowel 3X5
25
Bolt Flange 6X14
Part Number : 957010601400
Bolt Flange 6X14
25
Bolt Flange 6X14
Part Number : 957010601407
Bolt Flange 6X14
26
Bolt Flange 6x40
Part Number : 957010604000
Bolt Flange 6x40
27
Bolt Flange 6X95
Part Number : 957010609500
Bolt Flange 6X95
28
Bolt Flange 6x80
Part Number : 960010608000
Bolt Flange 6x80
