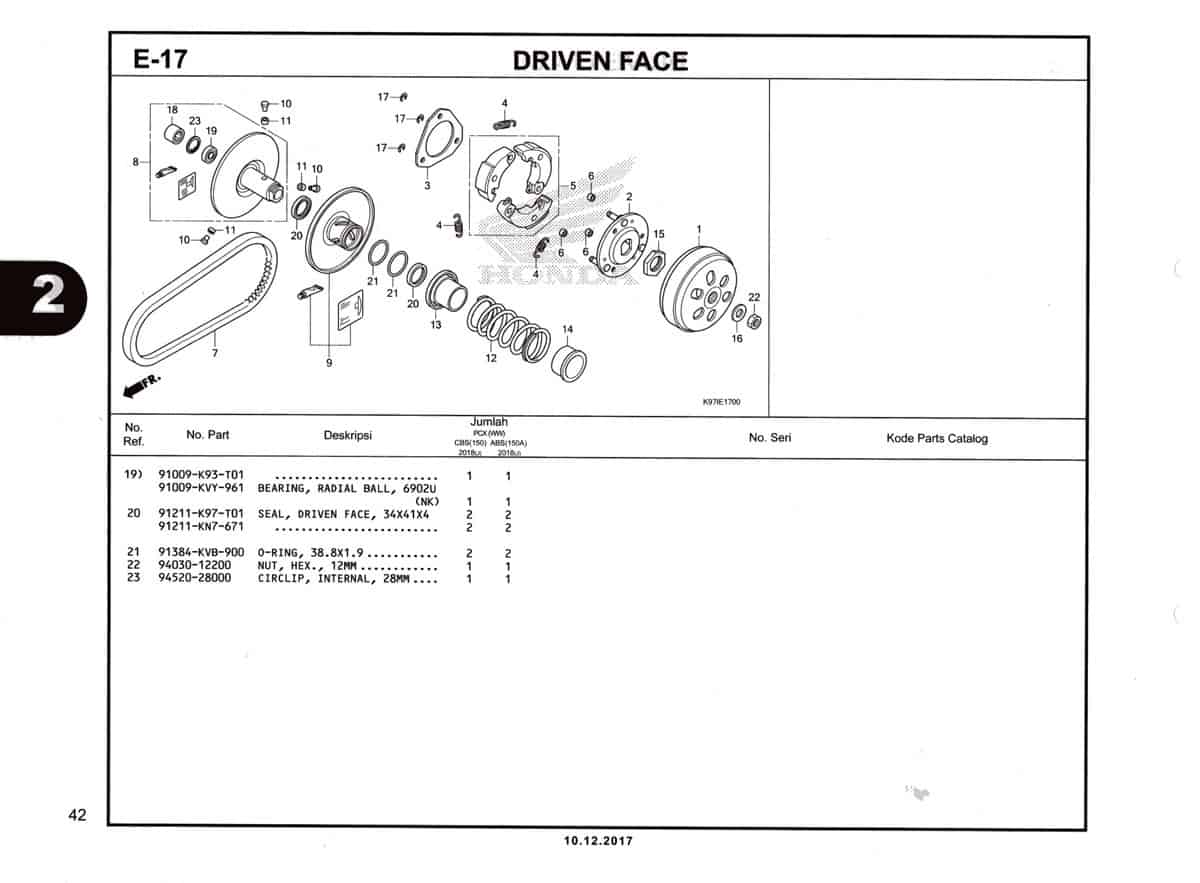

E17- Driven Face – Katalog Honda PCX 150 K97
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Outer Comp Clutch
Part Number : 22100KWN900
Outer Comp Clutch
1
Outer Comp Clutch
Part Number : 22100K1NV00
Outer Comp Clutch
1
Outer Comp Clutch
Part Number : 22100K0WNA0
Outer Comp Clutch
2
Plate Comp Drive
Part Number : 22350GFM900
Plate Comp Drive
2
Plate Comp Drive E
Part Number : 22350K97T01
Plate Comp Drive E
3
Plate Clutch Side
Part Number : 22361KVB900
Plate Clutch Side
4
Spring Clutch
Part Number : 22401KVB900
Spring Clutch
5
Weight Set Clutch
Part Number : 22535K12V00
Weight Set Clutch
5
Weight Set Clutch
Part Number : 22535KWN901
Weight Set Clutch
5
Weight Set Clutch
Part Number : 22535K1NV00
Weight Set Clutch
6
Rubber Clutch Dumper
Part Number : 22804148000
Rubber Clutch Dumper
7
Belt Drive
Part Number : 23100K97T01
Belt Drive
8
Face Set Driven
Part Number : 23205K97T00
Face Set Driven
9
Face Set Movable Driven
Part Number : 23224K97T00
Face Set Movable Driven
10
Pin Roller Guide
Part Number : 23225KSY900
Pin Roller Guide
11
Roller Guide
Part Number : 23226KVB900
Roller Guide
12
Spring Driven Face
Part Number : 23233K35V00
Spring Driven Face
13
Collar Seal
Part Number : 23237K35V00
Collar Seal
14
Collar Spring
Part Number : 23238KVB900
Collar Spring
15
Nut Special 30MM
Part Number : 90202KN7670
Nut Special 30MM
16
Washer 12.2x29x2.5
Part Number : 90441GY6940
Washer 12.2x29x2.5
17
Circlip 7MM
Part Number : 90605166720
Circlip 7MM
18
Bearing Needle 20X29X18
Part Number : 91001KCW003
Bearing Needle 20X29X18
18
Bearing Needle 20X29X18
Part Number : 91109KVY901
Bearing Needle 20X29X18
18
Bearing Needle 20X29X18
Part Number : 91109GGCG01
Bearing Needle 20X29X18
18
Bearing Needle 20X29X18
Part Number : 91109KVY902
Bearing Needle 20X29X18
19
Bearing Rad Ball 6902U
Part Number : 91002GA7701
Bearing Rad Ball 6902U
19
Bearing Ball Radial 68x72x18
Part Number : 91004GGCG01
Bearing Ball Radial 68x72x18
19
Bearing Rad Ball 6902U
Part Number : 91009KVY961
Bearing Rad Ball 6902U
19
Bearing Rad Ball 6902U
Part Number : 91009K1GV01
Bearing Rad Ball 6902U
19
Bearing Rad Ball 6902U
Part Number : 91009K2FN12
Bearing Rad Ball 6902U
20
Seal Driven Face
Part Number : 91211KN7671
Seal Driven Face
21
O-Ring 38.8 X 1.9
Part Number : 91384KVB900
O-Ring 38.8 X 1.9
22
Nut Hex 12mm
Part Number : 9403012200
Nut Hex 12mm
23
Circlip Internal 28MM
Part Number : 9452028000
Circlip Internal 28MM
