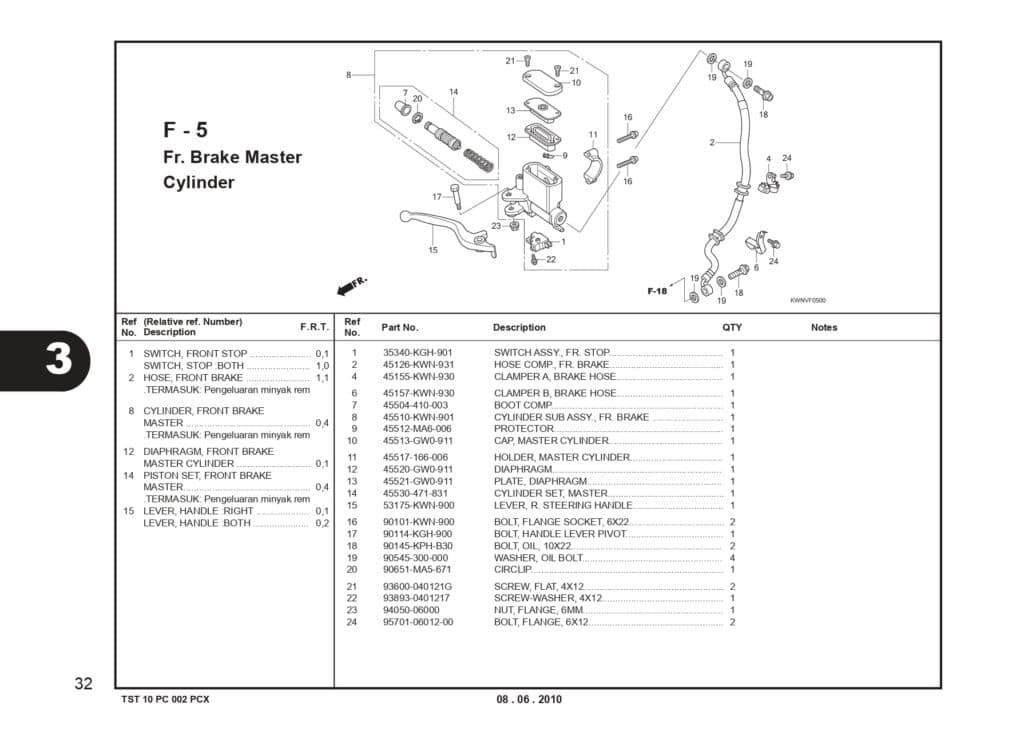

F-5 Fr Brake Master Cylinder – Katalog Suku Cadang Honda PCX 125 KWN
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SW ASSY,FR STOP
Part Number : 35340KGH901
SW ASSY,FR STOP
2
HOSE COMP,FR BRK
Part Number : 45126KWN931
3
CLAMPER A,BRK HOSE
Part Number : 45155KWN930
4
CLAMPER B,BRK HOSE
Part Number : 45157KWN930
5
BOOT COMP
Part Number : 45504410003
BOOT COMP
6
M/C SUB ASSYFR BRK
Part Number : 45510KWN901
7
PROTECTOR
Part Number : 45512MA6006
PROTECTOR
8
CAP,MASTER CYLINDER
Part Number : 45513GW0911
CAP,MASTER CYLINDER
9
HOLDER MASTER CYL
Part Number : 45517166006
HOLDER MASTER CYL
10
DIAPHRAGM
Part Number : 45520GW0911
DIAPHRAGM
11
PLATE,DIAPHRAGM
Part Number : 45521GW0911
PLATE,DIAPHRAGM
12
CYLINDER SET,MAS
Part Number : 45530471831
CYLINDER SET,MAS
13
LEVER,R STRG HNDL
Part Number : 53175KWN901
LEVER,R STRG HNDL
14
BOLT,FLANGE SOCKET 6X22
Part Number : 90101KWN900
BOLT,FLANGE SOCKET 6X22
15
BOLT HANDLE LEVER
Part Number : 90114KGH900
BOLT HANDLE LEVER
16
BOLT OIL, 10X22 (NISSIN)
Part Number : 90145KPHB30
BOLT OIL, 10X22 (NISSIN)
17
WASHER OIL BOLT
Part Number : 90545300000
WASHER OIL BOLT
18
CIRCLIP
Part Number : 90651MA5671
CIRCLIP
19
SCREW FLAT, 4X12
Part Number : 93600040121G
SCREW FLAT, 4X12
20
SCREW WASHER 4X12
Part Number : 938930401217
SCREW WASHER 4X12
21
NUT,FLANGE 6MM
Part Number : 9405006000
NUT,FLANGE 6MM
22
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
