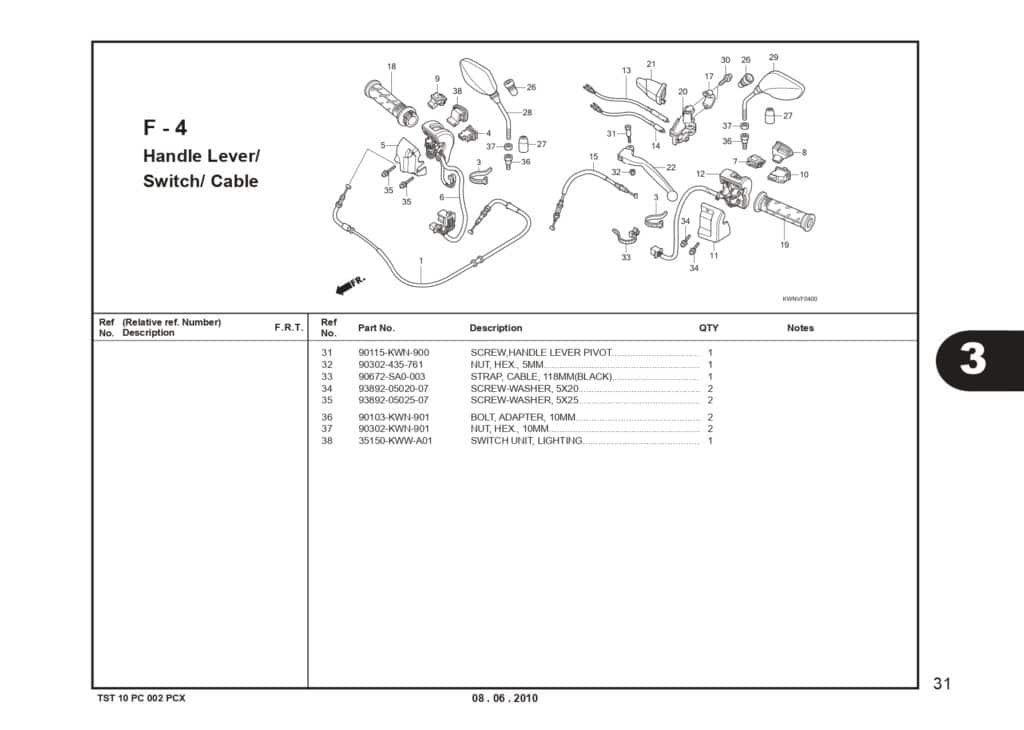

F-4 Handle Lever Switch Cable – Katalog Suku Cadang Honda PCX 125 KWN
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CABLE COMP,THROT
Part Number : 17910KWN901
2
BAND B1 WIRE /K5
Part Number : 32161404000
BAND B1 WIRE /K5
3
SW UNIT,START
Part Number : 35160KWW711
SW UNIT,START
4
HOUSING RR,START SW
Part Number : 35162KWN901
5
HOUSING COMP,START SW
Part Number : 35165KWN881
6
SW UNIT DIMMER
Part Number : 35170KWW602
SW UNIT DIMMER
7
SW UNIT,HORN
Part Number : 35180KWW601
SW UNIT,HORN
8
SW UNIT, IDLE
Part Number : 35190KWN902
SW UNIT, IDLE
9
SW UNIT,WINKER
Part Number : 35200KWW601
10
HOUSING RR,WINKER SW
Part Number : 35202KWN901
11
HOUSING COMP,WINKER SW
Part Number : 35205KWN901
12
SW ASSY,LH START
Part Number : 35340KWN931
13
SW ASSY,RR STOP
Part Number : 35345KWN901
14
CABLE COMP,1ST RRBRK
Part Number : 43440KWN931
15
HOLDER MASTER CYL
Part Number : 45517166006
HOLDER MASTER CYL
16
GRIP COMP,THROT
Part Number : 53140KWN900
17
GRIP,L HANDLE
Part Number : 53166KWN900
GRIP,L HANDLE
18
BRKT,L HNDL LEVER
Part Number : 53172KWN930
19
BOOT,L LEVER
Part Number : 53177KWN900
20
LEVER,L STRG HANDLE
Part Number : 53178KWN930
21
BOOT,MIRROR
Part Number : 88114KWN900
22
CAP,LOCK NUT
Part Number : 88115KWN900
CAP,LOCK NUT
23
MIRROR COMP R
Part Number : 88210KWN900
MIRROR COMP R
24
MIRROR COMP L
Part Number : 88220KWN900
MIRROR COMP L
25
BOLT,FLANGE SOCKET 6X22
Part Number : 90101KWN900
BOLT,FLANGE SOCKET 6X22
26
SCREW,HNDL LEVERPIVOT
Part Number : 90115KWN900
SCREW,HNDL LEVERPIVOT
27
NUT HEX 5MM
Part Number : 90302435761
NUT HEX 5MM
28
CABLE,STRAP
Part Number : 90672SA0003
CABLE,STRAP
29
SCREW,WASHER 5X20
Part Number : 938920502007
SCREW,WASHER 5X20
30
SCREW,WASHER 5X25
Part Number : 938920502507
SCREW,WASHER 5X25
31
BOLT, ADAPTER, 10MM
Part Number : 90103KWN901
32
NUT, HEX., 10MM
Part Number : 90302KWN901
33
SWITCH UNIT LIGHTING
Part Number : 35150KWWA01
SWITCH UNIT LIGHTING
