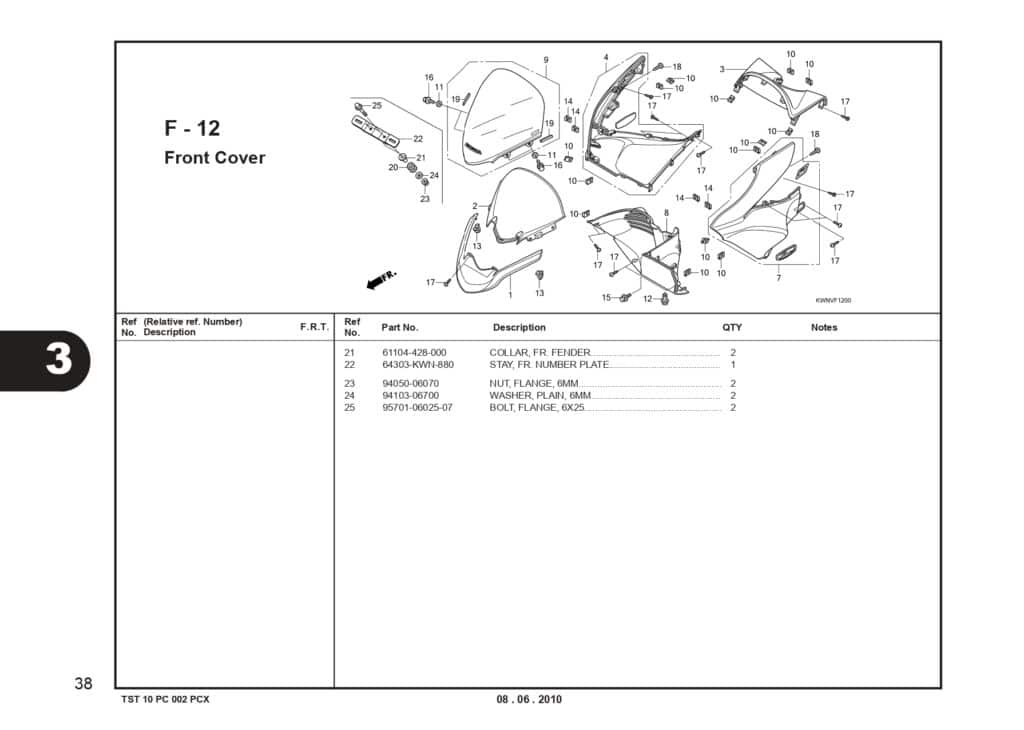

F-12 Front Cover – Katalog Suku Cadang Honda PCX 125 KWN
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
GRILL,FR
Part Number : 64305KWN930
2
PANEL,FR METER
Part Number : 64336KWN900ZA
3
PANEL,RR MTR ASTRD BLK MTLC
Part Number : 64337KWN900ZA
4
PANEL,RR MTR SEAL SLV MTLC
Part Number : 64337KWN900ZD
4
PANEL,RR MTR GLAM GLD MTLC
Part Number : 64337KWN900ZE
5
ST ILST,R FRN CVR ASTRD BLK MT
Part Number : 64500KWN930ZA
5
ST ILST,R FRN CVR SEAL SLV MTL
Part Number : 64500KWN930ZD
5
ST ILST,R FRN CVR GLAM GLD MTL
Part Number : 64500KWN930ZE
ST ILST,R FRN CVR GLAM GLD MTL
7
ST ILST,CVR L CWL ASTRD BLK MT
Part Number : 64510KWN930ZA
7
ST ILST,CVR L CWL SEAL SLV MTL
Part Number : 64510KWN930ZD
ST ILST,CVR L CWL SEAL SLV MTL
7
ST ILST,CVR L CWL GLAM GLD MTL
Part Number : 64510KWN930ZE
ST ILST,CVR L CWL GLAM GLD MTL
8
COVER,FR LOWER
Part Number : 64520KWN900ZA
9
SET ILLUST,METER VISOR
Part Number : 67100KWN880ZA
10
NUT, SPRING, 4MM
Part Number : 90302SA4003
NUT, SPRING, 4MM
11
WASHER,9.5X18
Part Number : 90504KWN900
WASHER,9.5X18
12
PUSH CLIP,AIR INT DUCT
Part Number : 90601PV3003
PUSH CLIP,AIR INT DUCT
13
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
14
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
15
BOLT WASHER 6X12
Part Number : 934040601207
BOLT WASHER 6X12
16
BOLT-WASH.,6X12
Part Number : 934140601207
17
SCREW TAPPING 4X16
Part Number : 9390334480
SCREW TAPPING 4X16
18
SCREW TAPPING 5X16
Part Number : 9390335380
SCREW TAPPING 5X16
19
SPONGE, RUBBER
Part Number : 80109KWN700
20
RUBBER,TAILLIGHT
Part Number : 33705KPGT00
21
COLLAR FR FENDER
Part Number : 61104428000
COLLAR FR FENDER
22
STAY,FR NO.PLATE
Part Number : 64303KWN880
23
NUT FLANGE 6MM
Part Number : 9405006070
NUT FLANGE 6MM
24
WASHER, PLAIN, 6MM
Part Number : 9410306700
WASHER, PLAIN, 6MM
25
BOLT, FLANGE, 6X25
Part Number : 957010602507
BOLT, FLANGE, 6X25
