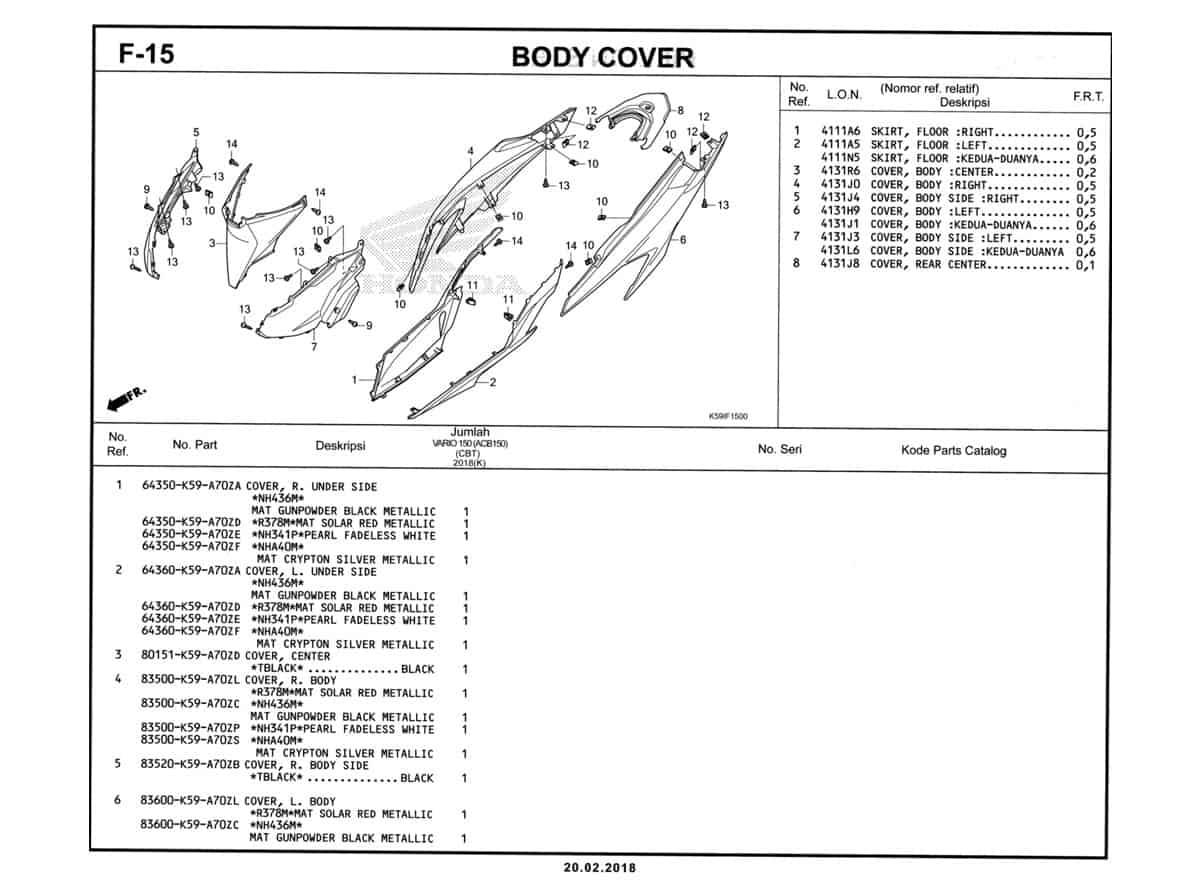

F15 – Body Cover – Katalog Honda New Vario 150 K59J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Cover R Under Side Hitam
Part Number : 64350K59A70ZA
Cover R Under Side Hitam
1
Cover R Under Side (MA SO RD)
Part Number : 64350K59A70ZD
Cover R Under Side (MA SO RD)
1
Cover R Under Side White
Part Number : 64350K59A70ZE
Cover R Under Side White
1
Cover R Under Side Silver
Part Number : 64350K59A70ZF
Cover R Under Side Silver
1
CVR, R UNDR SD (MA JB MT)
Part Number : 64350K59A70ZL
CVR, R UNDR SD (MA JB MT)
1
CVR, R UNDR SD (MA BL MT)
Part Number : 64350K59A70ZM
CVR, R UNDR SD (MA BL MT)
1
COVER, R UNDR SIDE (VA RD)
Part Number : 64350K59A70ZP
COVER, R UNDR SIDE (VA RD)
2
Cover L Under Side Hitam
Part Number : 64360K59A70ZA
Cover L Under Side Hitam
2
Cover L Under Side (MA SO RD)
Part Number : 64360K59A70ZD
Cover L Under Side (MA SO RD)
2
Cover L Under Side White
Part Number : 64360K59A70ZE
Cover L Under Side White
2
Cover L Under Side (MA CR Sl)
Part Number : 64360K59A70ZF
Cover L Under Side (MA CR Sl)
2
CVR, L UNDR SD (MA JB MT)
Part Number : 64360K59A70ZL
CVR, L UNDR SD (MA JB MT)
2
CVR, L UNDR SD (MA BL MT)
Part Number : 64360K59A70ZM
CVR, L UNDR SD (MA BL MT)
2
COVER, L UNDR SIDE (VA RD)
Part Number : 64360K59A70ZP
COVER, L UNDR SIDE (VA RD)
3
Cover, Center
Part Number : 80151K59A70ZD
Cover, Center
4
Cover, R Body (MA SO RD)
Part Number : 83500K59A70ZL
Cover, R Body (MA SO RD)
4
Cover, R Body (MT GN BL)
Part Number : 83500K59A70ZC
Cover, R Body (MT GN BL)
4
Cover R Body White
Part Number : 83500K59A70ZP
Cover R Body White
4
Cover, R Body (MA CR Sl)
Part Number : 83500K59A70ZS
Cover, R Body (MA CR Sl)
4
Cover, R Body (MA BL MT)
Part Number : 83500K59A70YB
Cover, R Body (MA BL MT)
4
Cover, R Body (MA JB MT)
Part Number : 83500K59A70ZY
Cover, R Body (MA JB MT)
5
Cover, R Body Side
Part Number : 83520K59A70ZB
Cover, R Body Side
6
Cover, L Body (MA SO RD)
Part Number : 83600K59A70ZL
Cover, L Body (MA SO RD)
6
Cover, L Body (MT GN BL)
Part Number : 83600K59A70ZC
Cover, L Body (MT GN BL)
6
Cover L Body White
Part Number : 83600K59A70ZP
Cover L Body White
6
Cover, L Body (MA CR SI)
Part Number : 83600K59A70ZS
Cover, L Body (MA CR SI)
6
CVR,L BODY (MA JB MT)
Part Number : 83600K59A70ZY
CVR,L BODY (MA JB MT)
6
Cover, L Body (MA BL MT)
Part Number : 83600K59A70YB
Cover, L Body (MA BL MT)
7
Cover, L Body Side
Part Number : 83620K59A70ZB
Cover, L Body Side
8
Cover, RR Center (MT SL RD)
Part Number : 83750K59A70ZA
Cover, RR Center (MT SL RD)
8
Cover, RR Center (MT GN BLK)
Part Number : 83750K59A70ZB
Cover, RR Center (MT GN BLK)
8
Cover, RR Center (WHITE)
Part Number : 83750K59A70ZC
Cover, RR Center (WHITE)
8
Cover, RR Center (MT CR SL)
Part Number : 83750K59A70ZE
Cover, RR Center (MT CR SL)
8
CVR,RR CENTER (MA JB MT)
Part Number : 83750K59A70ZM
CVR,RR CENTER (MA JB MT)
8
CVR,RR CENTER (MA BL MT)
Part Number : 83750K59A70ZN
CVR,RR CENTER (MA BL MT)
8
COVER,RR CENTER (RS WH)
Part Number : 83750K59A70ZP
COVER,RR CENTER (RS WH)
9
Screw 6x12
Part Number : 90107KGH600
Screw 6x12
10
Nut Spring 4MM
Part Number : 90302KWWA00
Nut Spring 4MM
11
Clip Snap Fit (PO)
Part Number : 90666K59A11
Clip Snap Fit (PO)
11
Clip Snap Fit (P0)
Part Number : 90666SDAA01
Clip Snap Fit (P0)
12
Nut Clip 5MM
Part Number : 90677KANT00
Nut Clip 5MM
13
Screw Tapping 4x12
Part Number : 9390324310
Screw Tapping 4x12
14
Screw Tapping 4x12
Part Number : 9390324380
Screw Tapping 4x12
