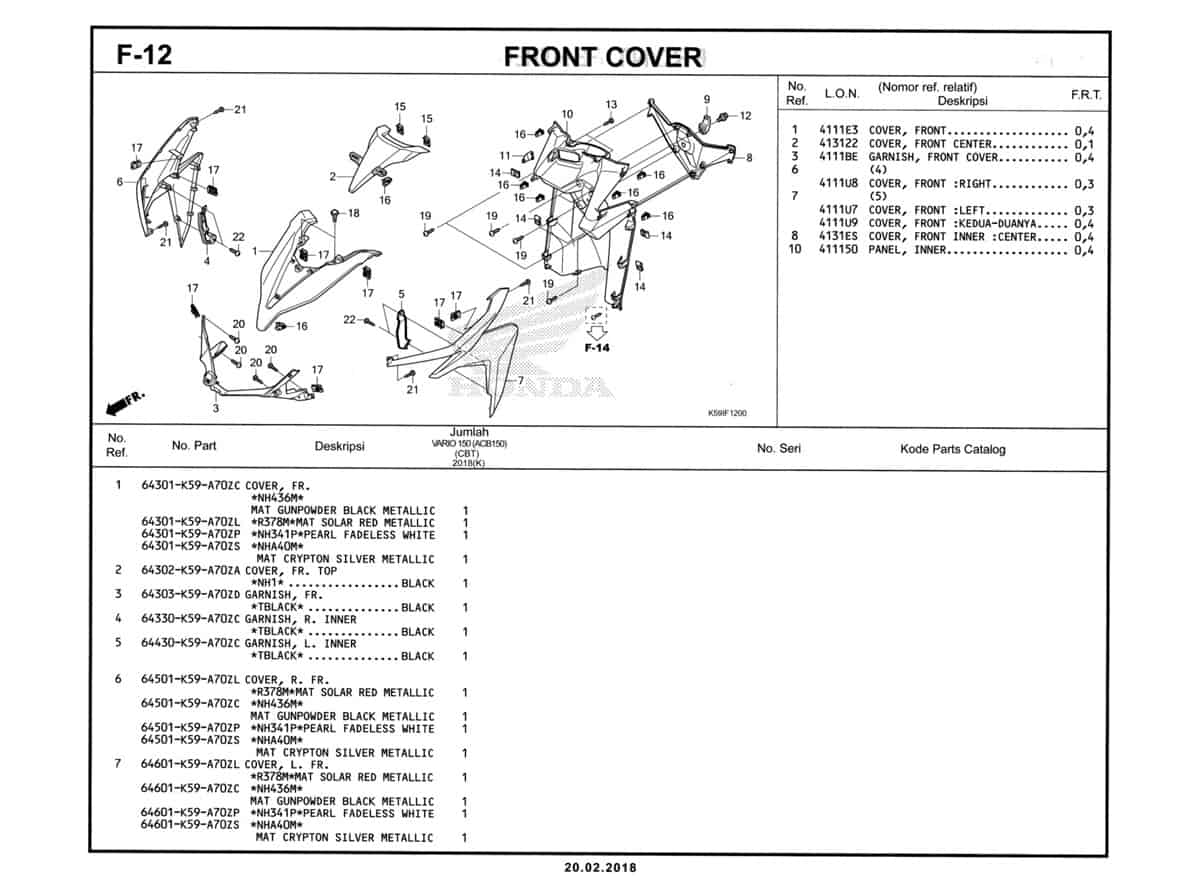

F12 – Front Cover – Katalog Honda New Vario 150 K59J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Cover, Front(MT GN BL)
Part Number : 64301K59A70ZC
Cover, Front(MT GN BL)
1
Cover, Front (MA SO RD)
Part Number : 64301K59A70ZL
Cover, Front (MA SO RD)
1
Cover, Front (PL FD WH)
Part Number : 64301K59A70ZP
Cover, Front (PL FD WH)
1
Cover Front (MA CR SI)
Part Number : 64301K59A70ZS
Cover Front (MA CR SI)
1
CVR, FRONT (MA JB MT)
Part Number : 64301K59A70YA
CVR, FRONT (MA JB MT)
1
CVR, FRONT (MA BL MT)
Part Number : 64301K59A70YC
CVR, FRONT (MA BL MT)
1
CVR, FRONT (BLK)
Part Number : 64301K59A70YD
CVR, FRONT (BLK)
1
CVR, FRONT (VA RD)
Part Number : 64301K59A70YB
CVR, FRONT (VA RD)
2
Cover Front Top NH-1
Part Number : 64302K59A70ZA
Cover Front Top NH-1
2
CVR,FRONT TOP (MT GN BL)
Part Number : 64302K59A70ZB
CVR,FRONT TOP (MT GN BL)
3
Garnish, FR
Part Number : 64303K59A70ZD
Garnish, FR
4
Garnish R, Inner
Part Number : 64330K59A70ZC
Garnish R, Inner
5
Garnish L Inner
Part Number : 64430K59A70ZC
Garnish L Inner
6
Cover, R FR (MA SO RD)
Part Number : 64501K59A70ZL
Cover, R FR (MA SO RD)
6
Cover R FR Black
Part Number : 64501K59A70ZC
Cover R FR Black
6
Cover, R FR (PL FD WH)
Part Number : 64501K59A70ZP
Cover, R FR (PL FD WH)
6
Cover R FR Silver
Part Number : 64501K59A70ZS
Cover R FR Silver
6
CVR,R FR (MA JB MT)
Part Number : 64501K59A70YA
CVR,R FR (MA JB MT)
6
CVR,R FR (VA RD)
Part Number : 64501K59A70YB
CVR,R FR (VA RD)
6
CVR,R FR (MA BL MT)
Part Number : 64501K59A70YC
CVR,R FR (MA BL MT)
6
CVR,R FR (BLK)
Part Number : 64501K59A70YD
CVR,R FR (BLK)
7
Cover, L FR (MA SO RD)
Part Number : 64601K59A70ZL
Cover, L FR (MA SO RD)
7
Cover L FR Black
Part Number : 64601K59A70ZC
Cover L FR Black
7
Cover, L FR (PL FD WH)
Part Number : 64601K59A70ZP
Cover, L FR (PL FD WH)
7
Cover L FR Silver
Part Number : 64601K59A70ZS
Cover L FR Silver
7
Cover,L FR (MA JB MT)
Part Number : 64601K59A70YA
Cover,L FR (MA JB MT)
7
Cover,L FR (MA BL MT)
Part Number : 64601K59A70YC
Cover,L FR (MA BL MT)
8
Cover, Rack (MT GN BL)
Part Number : 81131K59A70ZC
Cover, Rack (MT GN BL)
8
Cover, Rack (MA SO RD)
Part Number : 81131K59A70ZL
Cover, Rack (MA SO RD)
8
Cover, Rack (PL FD WH)
Part Number : 81131K59A70ZP
Cover, Rack (PL FD WH)
8
Cover, Rack (MA CR SI)
Part Number : 81131K59A70ZS
Cover, Rack (MA CR SI)
8
Cover, Rack (MA JB MT)
Part Number : 81131K59A70YB
Cover, Rack (MA JB MT)
8
CVR, RACK (MA BL MT)
Part Number : 81131K59A70YC
CVR, RACK (MA BL MT)
9
Hook Luggage
Part Number : 81132GAH000YV
Hook Luggage
10
Cover, Inner Lower
Part Number : 81141K59A70ZA
Cover, Inner Lower
11
Lid Smart Emergency
Part Number : 81145K59A70ZB
Lid Smart Emergency
12
Bolt Spesial 6mm
Part Number : 90107KVB900
Bolt Spesial 6mm
13
Screw Tapping (PO) 5x16 (TORX)
Part Number : 90133K59A70
Screw Tapping (PO) 5x16 (TORX)
14
Nut Spring 4MM
Part Number : 90302KWWA00
Nut Spring 4MM
15
Nut Clip 5mm
Part Number : 90344KRB900
Nut Clip 5mm
16
Clip Snap Fit (PO)
Part Number : 90666K59A11
Clip Snap Fit (PO)
16
Clip Snap Fit (P0)
Part Number : 90666SDAA01
Clip Snap Fit (P0)
17
Nut Clip 5MM
Part Number : 90677KANT00
Nut Clip 5MM
18
Screw Pan 5x11.5
Part Number : 91509GE2760
Screw Pan 5x11.5
19
Screw Tapping 4x12
Part Number : 9390324310
Screw Tapping 4x12
20
Screw Tapping 4X12
Part Number : 9390334310
Screw Tapping 4X12
21
Screw Tapping 4X12
Part Number : 9390334310
Screw Tapping 4X12
22
Screw Tapping 4X16
Part Number : 9390334410
Screw Tapping 4X16
